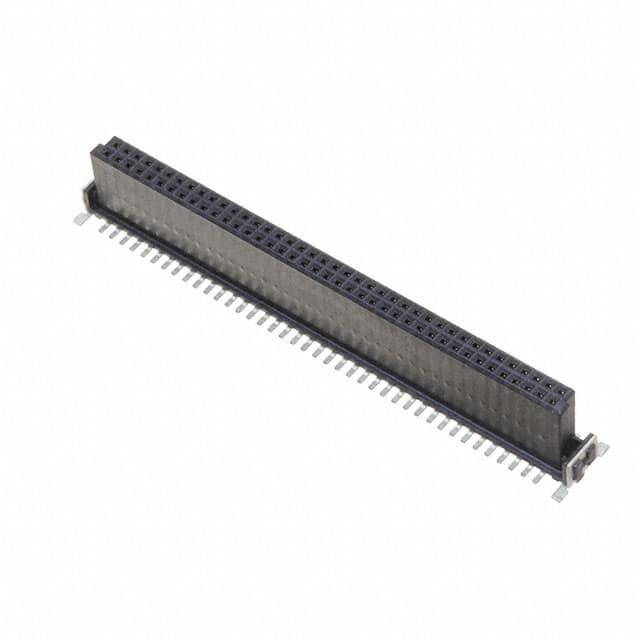

XH5B-8015-5N

厂牌: OMRON/欧姆龙
产品描述: Push-Pull,Socket 1.27mm 2 80pin 1A 金 黑色 贴片安装
供应商型号: J-OMRO-0152525
供应商: Chip1stop
标准整包数: 1
OMRON/欧姆龙 矩形连接器 - 针座 - 插座/母插口 XH5B-8015-5N

XH5B-8015-5N概述


    产品简介


    XH5-N系列是一款半针距表面贴装连接器(板对板和板对线连接器),适用于各种高密度电子设备。这些连接器采用1.27毫米的针距,能够实现高效、可靠的电气连接。XH5-N系列连接器广泛应用于通信设备、工业自动化、医疗设备、汽车电子等多个领域。

    技术参数


    - 电气特性
    - 额定电流:1A
    - 额定电压:100V AC
    - 接触电阻:最大25mΩ(在20mV DC下,最大电流为100mA)
    - 绝缘电阻:最小1000MΩ(在500V DC下)
    - 耐压强度:500V AC持续1分钟(泄漏电流:最大1mA)
    - 物理特性
    - 插拔寿命:500次
    - 工作温度范围:-55°C至105°C(无凝露或结冰条件)
    - 材料
    - 外壳:LCP(UL94 V-0)黑色
    - 触点:接触端铜合金镀金
    - 端子:铜合金镀锡
    - 固定端:铜合金镀锡

    产品特点和优势


    XH5-N系列连接器具有以下显著特点和优势:
    - 兼容多种安装方式:既可以直角安装也可以直立安装,适应不同的应用场景。
    - 高可靠性:具备较高的耐压和绝缘性能,确保电气连接的安全可靠。
    - 高密度设计:1.27毫米的针距设计,适合高密度布线需求,减少电路板空间占用。
    - 易于维护:插拔寿命高达500次,能够在长期使用过程中保持良好的电气性能。
    - 符合环保要求:所有材料均符合RoHS标准,绿色环保。

    应用案例和使用建议


    应用案例
    - 通信设备:用于服务器、交换机等设备之间的高速数据传输。
    - 工业自动化:应用于各类控制模块、传感器接口等,实现稳定的数据通信。
    - 医疗设备:用于心电图机、监护仪等设备内部各模块之间的信号传输。
    使用建议
    - 确保精确安装:使用定位凸台进行准确安装,避免安装错误导致的功能失效。
    - 避免过度负载:插入或拔出时不要施加极端负载,防止损坏连接器。
    - 定期检查:建议定期检查连接器的状态,确保接触良好,预防潜在故障。

    兼容性和支持


    XH5-N系列连接器与各种电子元器件和设备具有良好的兼容性,可广泛应用于不同类型的电路板和系统。厂商提供全面的技术支持和售后服务,包括安装指南、维护手册及故障排除文档。

    常见问题与解决方案


    1. 问:连接器安装时出现接触不良怎么办?
    - 答:请检查定位凸台是否正确安装,并确认电路板是否有足够的焊接面积。如果问题仍未解决,可以联系技术支持获取进一步的帮助。
    2. 问:如何判断连接器是否受损?
    - 答:可以通过观察连接器外观是否有变形、裂纹等现象来初步判断。如有异常,请及时更换新的连接器。

    总结和推荐


    XH5-N系列连接器凭借其高密度设计、出色的电气性能和可靠性,在多个行业中得到了广泛应用。其易于安装、维护简便的特点使其成为众多电子设备的理想选择。如果您正在寻找一款高效可靠的连接器解决方案,我们强烈推荐您选择XH5-N系列连接器。

XH5B-8015-5N参数

参数
触头镀层 - 配接
额定电流 1A
针脚数 80pin
颜色 黑色
排数 2
间距-配接 1.27mm
类型 Push-Pull,Socket
防护等级 -
触头镀层厚度 - 配接 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
