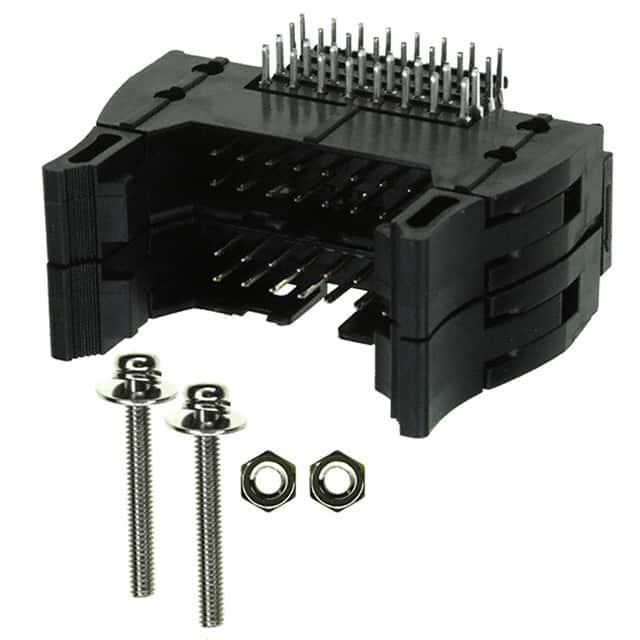

XG4A-1639-A

厂牌: OMRON/欧姆龙
产品描述: 16pin,16pin 2.54mm 2 2.54mm Header,Stackable (2),Latch Lock/Eject Hooks,Long 3A 150nm 金 黑色 通孔安装 39.6mm(长度)
供应商型号: CSJ-ST64467665
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 矩形连接器 - 针座 - 公插针 XG4A-1639-A

XG4A-1639-A概述


    产品简介


    Flat Cable Connectors XG4 是一款符合军事标准(MIL Standards)的电路板连接器,具有改良的设计。这类连接器广泛应用于各类需要高可靠性和紧凑空间设计的场合。它们适用于印刷电路板(PCB)之间的连接,尤其是在需要多次插拔操作的场合。

    技术参数


    | 参数 | 值 |

    | 额定电流 | 1 A (MIL Sockets),3 A (Box-type Plugs) |
    | 额定电压 | 250 VAC (MIL Sockets),300 VAC (Box-type Plugs) |
    | 接触电阻 | ≤20 mΩ (在20 mV, 100 mA条件下) |
    | 绝缘电阻 | ≥1,000 MΩ (在500 VDC条件下) |
    | 耐压强度 | 500 VAC (1分钟内,漏电流≤1 mA) |
    | 总插入力 | ≤1.96 N/接触点 |
    | 拔出力 | ≥0.39 N (使用测试量规) |
    | 插拔次数 | 50次 |
    | 工作温度范围 | -55°C 至 105°C (低温无结冰条件) |

    产品特点和优势


    - 可靠性提升:采用新型生产系统,提高了连接器的可靠性。
    - 节省空间设计:盒型插头(XG4C)可实现空间节省。
    - 多重组合可能性:通过不同的端子类型(如XG5 IDC Connectors用于离散电线、XG8 Original Plugs和XG2 IDC Connect器用于PCB),可以创建无限数量的组合。
    - 双锁机制:原始插头(XG8)和盒型插头(XG4C)可以通过锁片固定。
    - 符合MIL和UL标准:确保在军事和民用领域的广泛适用性。

    应用案例和使用建议


    应用案例
    XG4系列连接器广泛应用于航空航天、军事、工业自动化、医疗设备等领域,这些领域对连接器的可靠性要求极高。例如,在航空电子系统中,XG4连接器被用于高密度的信号传输,确保在严苛环境下也能正常工作。
    使用建议
    - 在使用前确保主板已用螺丝固定好。
    - 在连接XG4M带应力缓解的插座之前,尽可能地拉紧电缆。
    - 连接后检查锁片是否已正确锁定,避免未完全锁死导致松脱。
    - 当操作锁片时,切勿用力过猛,以免损坏连接器。

    兼容性和支持


    XG4系列连接器可与多种其他组件兼容,如应力缓解座(XG4T)、半盖(XG5M-N)等。制造商提供详细的安装指南和技术支持,以帮助用户正确安装和使用这些连接器。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过大 | 确保焊接工艺正确,检查是否有杂物阻挡 |
    | 锁片无法解锁 | 检查锁片是否正确安装,确保没有损坏 |
    | 插座和插头不匹配 | 确认型号正确,且与相关应力缓解配件一起使用 |

    总结和推荐


    Flat Cable Connectors XG4 是一款高度可靠的电路板连接器,具有多种型号以适应不同的应用场景。其在电气特性和机械耐久性方面的表现均表现出色,且易于安装和维护。我们强烈推荐这款连接器,特别是在需要高密度和高可靠性的场合。无论是航空航天还是工业自动化,XG4系列连接器都能为用户提供出色的性能保障。

XG4A-1639-A参数

参数
针脚数 16pin,16pin
间距-配接 2.54mm
排数 2
排距 2.54mm
颜色 黑色
类型 Header,Stackable (2),Latch Lock/Eject Hooks,Long
防护等级 -
额定电流 3A
触头镀层 - 配接
触头镀层厚度 - 配接 150nm
长*宽*高 39.6mm(长度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘
