Z-15GW4455-B

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 长摆杆式, IP62
供应商型号: Z8193-ND
供应商: Digi-Key
标准整包数: 1

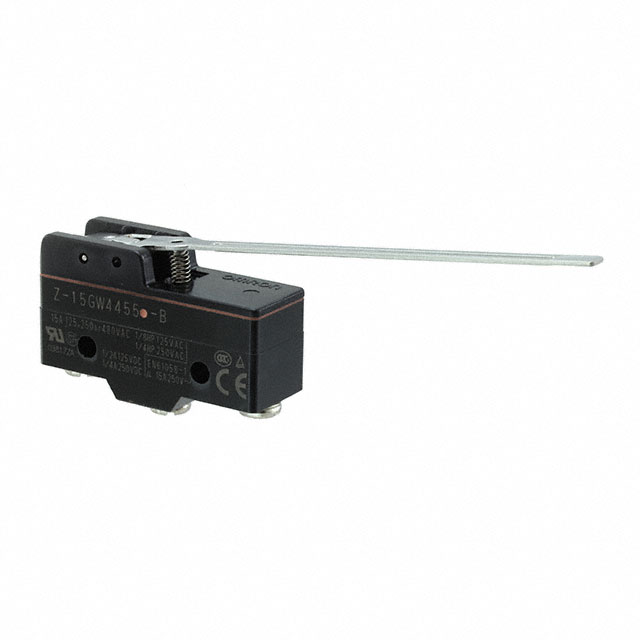

OMRON/欧姆龙 限位开关 Z-15GW4455-B

Z-15GW4455-B概述


    产品简介


    通用型基本开关是一种适用于多种场合的基本开关,具有高精度和广泛的选择范围。它被广泛应用于各种自动化控制、机械装置及电器设备中。此系列开关具有大容量切换能力(高达15A),具备高重复精度,适合用于微型负载和高容量负载的应用场景。该系列产品提供了多样化的触点形式选择,包括基本型、分段接触型、保持型和可调触点间隙型。此外,还包括了一系列针对微负载的紧凑型端子型号,确保了操作的可靠性。

    技术参数


    - 切换能力:15 A
    - 触点间隙选项:H2(0.20 mm,超敏感)、H(0.25 mm,高敏感度,适用于微型电流负荷)、G(0.5 mm,标准)、E(1.8 mm,高容量)
    - 绝缘电阻:初始值不大于15 mΩ(对于不同型号有所不同)
    - 耐压等级:同一极性触点间1,000 VAC(50/60 Hz,1分钟),不同极性触点间2,000 VAC(50/60 Hz,1分钟)
    - 防护等级:一般型IP00;防水型相当于IP62(不包括接线端子)
    - 工作温度:-25°C至80°C(无冰条件)
    - 操作频率:机械操作可达240次/分钟,电气操作可达20次/分钟
    - 额定电压:交流125V/250V,直流30V/125V/250V

    产品特点和优势


    该通用型基本开关在性能方面表现卓越,不仅切换能力强大,而且具有高重复精度,适合多种负载需求。触点材料采用金合金,保障了高可靠性的操作。不同类型的触点设计满足了多样化的应用需求,特别是针对需要微负载切换的应用场景。此外,其防水设计(达到IP62标准)提高了开关在恶劣环境下的使用寿命。

    应用案例和使用建议


    这款通用型基本开关可以应用于各类自动化控制设备、机器人的安全控制系统、家电设备的电路保护等多个领域。例如,在工业机器人系统中,该开关可用于安全门的安全控制回路,确保操作员的人身安全。在实际使用中,应注意根据具体的应用场景选择合适的触点形式和防护等级。在安装时,要确保开关正确接地,并注意避免长期暴露在极端温度下,以延长使用寿命。

    兼容性和支持


    该通用型基本开关支持与多种电子设备的兼容性,包括不同品牌和型号的控制板、传感器等。厂商提供详尽的技术文档和指导,方便用户进行选型和安装。此外,还提供定期的维护服务和技术支持,确保用户的设备始终保持最佳运行状态。

    常见问题与解决方案


    1. 问:如何判断开关是否已经损坏?
    - 答:可以通过测量绝缘电阻和接触电阻来判断,正常情况下绝缘电阻应大于100 MΩ,接触电阻小于15 mΩ(视具体型号而定)。如果数值异常,则可能需要更换开关。
    2. 问:在潮湿环境下使用时,开关容易出现短路现象,应如何预防?
    - 答:建议选用防水型(如IP62级别)的开关,并确保其安装位置能够有效避免水滴或湿气直接接触到开关。同时,定期检查并清理开关周围的积水,以防止水渍积累造成短路。
    3. 问:如何避免开关在频繁操作过程中出现误动作?
    - 答:在设计控制电路时,应该考虑到开关的实际操作频率,并选择相应耐用等级的开关。例如,频繁操作的场景应选择电气耐久性更高的型号。同时,合理布局开关的位置,避免外部振动对其产生影响。

    总结和推荐


    综上所述,这款通用型基本开关凭借其广泛的适用性、高精度的操作能力和可靠的防护性能,在众多应用领域中表现出色。无论是从技术规格还是实际应用的角度来看,它都是一款值得信赖的产品。如果您正在寻找一种能够满足多样化需求且性价比高的基本开关解决方案,此款产品无疑是一个不错的选择。

Z-15GW4455-B参数

参数
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
机械寿命 10000000Cycles
最小行程 5.6mm
操作力 0.9N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
长*宽*高 111.1mm*33mm*42.2mm
通用封装 SPDT
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

Z-15GW4455-B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15GW4455-B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15GW4455-B Z-15GW4455-B数据手册

Z-15GW4455-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
