首页  >  产品百科  >  H3Y-4 DC24 10S

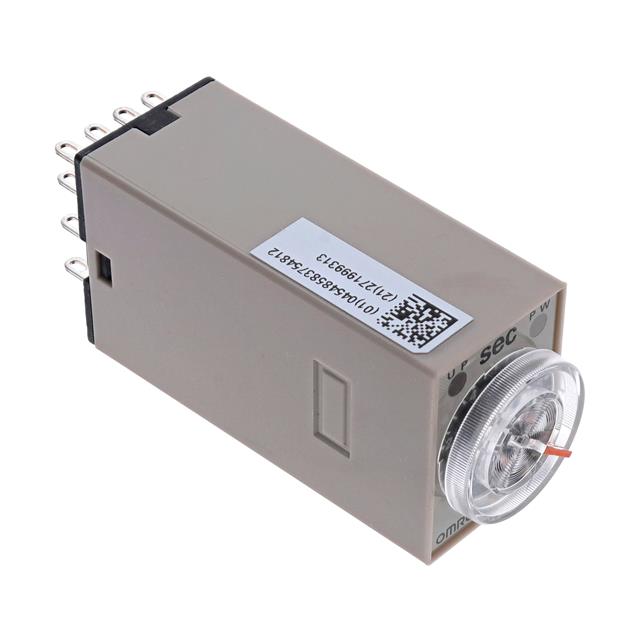

H3Y-4 DC24 10S

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述: 欧姆龙 Omron 时间继电器, H3Y-4 系列, 24V 直流, 4触点, 时间范围 0.5 → 10s
供应商型号: 340392
供应商: 欧时
标准整包数: 1
OMRON/欧姆龙 其他工具 H3Y-4 DC24 10S

H3Y-4 DC24 10S概述

    Solid-State Timer H3Y & H3YN 系列技术手册

    产品简介


    H3Y 系列和 H3YN 系列固态定时器是微型定时器,专为与MY继电器兼容而设计。这些定时器提供了多种供电电压选择,方便用户根据需要进行设置。它们可以用于工业自动化、楼宇自动化和其他电子控制系统中,广泛应用于控制面板、机器设备和工业系统中。

    技术参数


    - 供电电压:100到120VAC(50/60Hz)、200到230VAC(50/60Hz)、24VAC(50/60Hz);12、24、48、125、100到110VDC。
    - 额定时间范围:0.1秒至10分钟和0.1分钟至10小时。
    - 额定负载电流:H3Y-2系列:5A(250VAC,电阻负载);H3Y-4系列:3A(250VAC,电阻负载)。
    - 操作电压范围:交流:85%到110%的额定供电电压;直流:90%到110%的额定供电电压。
    - 功率消耗:不同供电条件下的功率消耗详细见手册。
    - 接触材料:H3Y-2系列为银;H3Y-4系列为镀金+银合金。
    - 工作温度:-10°C到50°C。
    - 防护等级:IP40。
    - 使用寿命:机械:10,000,000次操作;电气:H3Y-2系列500,000次操作;H3Y-4系列200,000次操作。

    产品特点和优势


    - 兼容性强:H3Y系列的接线脚配置与MY Power Relay兼容,使得安装更加方便快捷。
    - 操作简便:通过大透明时间调节旋钮可以轻松调整定时器的时间设定,且可使用平头和十字螺丝刀进行时间设定。
    - 安全标准认证:符合EN 61812-1、UL、CSA等标准,确保了产品的安全性和可靠性。
    - 适应能力强:可在-10°C到50°C的工作温度范围内正常工作,符合严苛的工作环境要求。
    - 多功能性:H3YN系列支持ON延迟、间隔模式、闪动OFF启动、闪动ON启动等多种工作模式。

    应用案例和使用建议


    H3Y系列和H3YN系列定时器适用于多种工业场合,例如:
    - 工业控制系统的定时任务。
    - 电梯和自动扶梯的安全保护装置。
    - 楼宇自动化系统的定时开关。
    在使用时,可根据实际需求选择合适的型号和供电电压,并注意遵循手册中的使用说明,如确保供电电压在规定范围内。

    兼容性和支持


    - 配件订购:H3Y和H3YN定时器需单独订购插座和固定夹等配件,详见手册中的订购信息。
    - 厂商支持:厂家提供了一系列技术支持和售后服务,详见手册中的相关章节。

    常见问题与解决方案


    1. 问题:无法正确重置。
    - 解决方案:按照手册中的指引,将复位电压设置在额定供电电压的10%以上。

    2. 问题:操作不稳定。
    - 解决方案:检查操作电压是否在规定的电压范围内,并排除外部干扰因素。

    总结和推荐


    H3Y系列和H3YN系列固态定时器凭借其广泛的应用范围、高性能指标和高可靠性,在电子控制领域具备显著的优势。对于需要精确定时控制的工业设备来说,是一个值得信赖的选择。强烈推荐给需要可靠定时功能的专业人士和企业使用。

H3Y-4 DC24 10S参数

参数
长*宽*高 28mm(长度)*21.5mm(宽度)
安装方式 支架安装
零件状态 在售
包装方式 散装

H3Y-4 DC24 10S厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

H3Y-4 DC24 10S数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他工具 OMRON/欧姆龙 H3Y-4 DC24 10S H3Y-4 DC24 10S数据手册

H3Y-4 DC24 10S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 111.4897 ¥ 942.0876
库存: 18
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 942.08
直接购买
加入购物车
