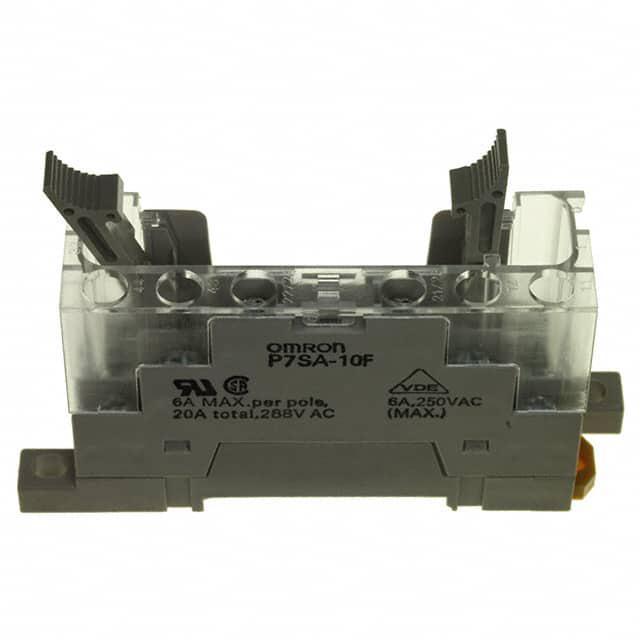

P7SA-10F

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 模块, P7SA系列, 适用于4 极继电器, 10触点
供应商型号: 4336232
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 P7SA-10F

P7SA-10F概述

    安全继电器G7SA:产品概述及技术手册

    产品简介


    安全继电器G7SA是符合EN标准的紧凑型安全组件,其设计旨在确保在操作过程中的安全性。这款继电器特别适用于如压力机、机床和其他生产机械中的安全电路。G7SA系列提供四极和六极两种版本,以满足不同应用需求。

    技术参数


    G7SA安全继电器的技术规格如下:
    - 线圈
    - 额定电压:24 VDC
    - 额定电流:4极 - 15 mA, 6极 - 20.8 mA
    - 线圈电阻:4极 - 1,600 Ω, 6极 - 1,152 Ω
    - 必须动作电压:75%最大值(V)
    - 必须释放电压:10%最小值(V)
    - 最大电压:110%(V)
    - 触点
    - 负载类型:电阻负载(cosφ=1)
    - 额定负载:250 VAC时6 A,30 VDC时6 A
    - 额定持续电流:6 A
    - 最大切换电压:250 VAC,125 VDC
    - 最大切换电流:6 A
    - 其他特性
    - 电气绝缘:强化绝缘,防止输入输出间的短路
    - 功能特性:响应时间(最大):10 ms;释放时间(最大):20 ms
    - 绝缘电阻:100 MΩ最小(测量条件:500 VDC)
    - 防振能力:10至55 Hz,双幅振动1.5 mm
    - 抗冲击能力:耐冲击1,000 m/s²;功能性冲击100 m/s²
    - 工作温度范围:操作温度 -40°C至85°C;储存温度 -40°C至85°C
    - 工作湿度范围:操作湿度 35%至85%;储存湿度 35%至85%

    产品特点和优势


    G7SA安全继电器的主要优势在于其内置的强制导向接触器(forcibly guided contacts),确保了电路的安全操作(符合EN50205 Class A标准)。此外,其独特的强制导向接触器设计,即使一个常开触点被焊接,所有的常闭触点仍能保持至少0.5毫米的距离。这种设计大大提升了安全性。G7SA系列还提供了丰富的触点配置选择,以满足不同的应用需求。

    应用案例和使用建议


    G7SA安全继电器广泛应用于需要高安全性的场合,如机床、压力机以及其他生产机械中的安全电路。例如,在自动化生产线中,G7SA可以用于紧急停止按钮的控制回路。建议在使用过程中严格按照手册要求进行接线,确保电气特性的正确连接,以避免任何可能的安全隐患。

    兼容性和支持


    G7SA安全继电器可与其他相应的安全继电器底座(如P7SA系列)配合使用,具有良好的兼容性。此外,G7SA系列已通过多项认证(包括EN61810-1, EN50205, UL508, CSA22.2 No. 14等),提供全面的质量保证和支持服务。

    常见问题与解决方案


    1. Q: G7SA继电器的工作温度范围是多少?
    - A: 操作温度范围为-40°C至85°C,储存温度范围相同。建议在极端温度下工作时注意散热,以免影响设备性能。

    2. Q: 在高湿度环境下如何维护G7SA继电器?
    - A: 确保继电器安装在干燥通风的环境中,定期检查并清理积尘,以保持良好的工作状态。

    总结和推荐


    G7SA安全继电器凭借其出色的性能、可靠性及多样的触点配置选择,成为安全电路中的理想选择。其通过强制导向接触器确保的安全操作特性,使得它在高安全性需求的应用场景中表现尤为突出。强烈推荐在需要高安全性的应用中使用G7SA安全继电器。

P7SA-10F参数

参数
继电器类型 -
开关功能 -
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

P7SA-10F厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

P7SA-10F数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 P7SA-10F P7SA-10F数据手册

P7SA-10F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 290.5068
5+ ¥ 290.5068
10+ ¥ 285.3192
25+ ¥ 280.1316
50+ ¥ 280.1316
100+ ¥ 280.1316
500+ ¥ 280.1316
库存: 57
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 290.5
直接购买
加入购物车
