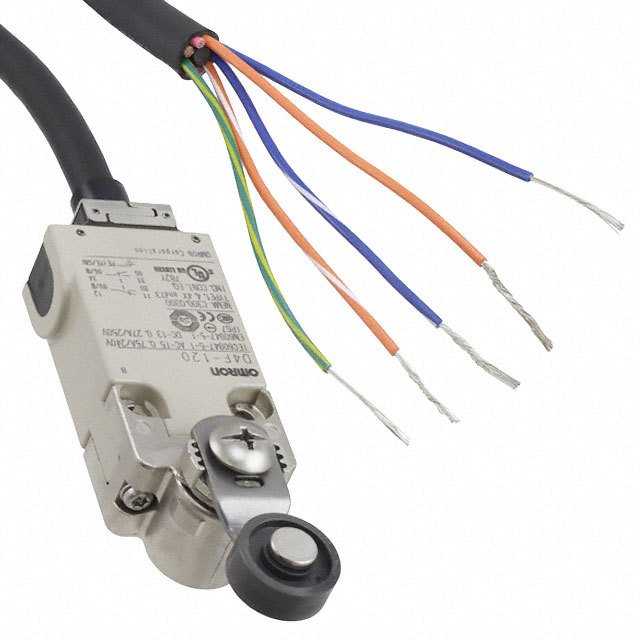

D4F-120-3D

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Off-Mom,On-Mom DPST-NO/NC 5.1N 40° 10000000Cycles 150000Cycles 15A(AC),550mA(DC) 12° 导线安装,底座安装 30.2mm(长度)*30.8mm(高度)
供应商型号: SW1493-ND
供应商: Digi-Key
标准整包数: 1
OMRON/欧姆龙 限位开关 D4F-120-3D

D4F-120-3D概述

    CSMD4FDSE52:安全限位开关

    产品简介


    CSMD4FDSE52是欧姆龙推出的一款小型安全限位开关,型号为D4F。这款开关是全球最小的带直接开启机制的限位开关之一。它具备高灵敏度,内置两种或四种触点结构选择,提供IP67防护等级,符合多种国际安全标准,如EN115-1、EN81-1、EN81-2(仅慢动模型)等。

    技术参数


    - 认证标准:UL、EN(TÜV)、CCC
    - 防护等级:IP67
    - 工作电压:
    - 交流:240V
    - 直流:250V
    - 额定操作电流:
    - 交流:0.75A
    - 直流:0.27A
    - 机械寿命:至少10,000,000次操作
    - 电气寿命:至少1,000,000次操作(4mA电阻负载,24VDC,4电路)
    - 最小适用负载:4mA电阻负载,24VDC,4电路
    - 环境温度:-30℃到70℃(无结冰条件)
    - 湿度:最大95%

    产品特点和优势


    D4F具有多个显著优势:
    - 小型化设计:作为全球最小的带直接开启机制的限位开关,适用于空间有限的应用场景。
    - 高灵敏度:确保在微小动作下也能准确响应。
    - 可靠性:机械和电气寿命长,适应于多种恶劣环境下的长期运行。
    - 多触点选项:可根据需求选择双触点或四触点结构,提高灵活性。
    - 高防护等级:IP67防护等级使其能在水或油中短时浸没,适合户外及工业环境应用。

    应用案例和使用建议


    - 应用案例:该产品广泛应用于电梯、自动化生产线、机器人等需要精确位置控制和安全保障的设备中。
    - 使用建议:
    - 确保安装位置不会受到频繁的弯曲力或拉力,避免电缆损坏。
    - 在安装和调整杠杆角度时,遵循9°的步进值,以保持最佳性能。
    - 定期检查电缆和接线端子,确保连接牢固且无损坏。

    兼容性和支持


    - 兼容性:D4F适用于各种不同品牌和型号的设备,只需根据具体应用选择合适的电缆长度和拉出方向。
    - 支持和维护:如果需要,用户可以联系欧姆龙销售代表获取详细信息和支持。

    常见问题与解决方案


    - 问题1:电缆弯曲不当导致绝缘损坏。
    - 解决方案:在弯曲电缆时,确保弯曲半径不小于45mm。
    - 问题2:接触点接触不良。
    - 解决方案:重新紧固每个螺丝,确保适当的紧固扭矩。
    - 问题3:电缆过度拉伸。
    - 解决方案:在固定单元中固定电缆,离开关底部约50mm处,防止过度拉伸。

    总结和推荐


    D4F系列安全限位开关凭借其紧凑的设计、高灵敏度和长寿命,在多种应用场合中表现出色。尤其适合需要高精度和可靠性的自动化设备和工业环境。综合考虑其优点和使用要求,强烈推荐使用此产品。如果您对具体应用有任何疑问,建议咨询专业工程师或欧姆龙代表以获得更详细的指导。

D4F-120-3D参数

参数
开关配置 DPST-NO/NC
执行器角度 12°
电流额定值 15A(AC),550mA(DC)
电气寿命 150000Cycles
机械寿命 10000000Cycles
最小行程 40°
操作力 5.1N
开关功能 Off-Mom,On-Mom
长*宽*高 30.2mm(长度)*30.8mm(高度)
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

D4F-120-3D厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D4F-120-3D数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D4F-120-3D D4F-120-3D数据手册

D4F-120-3D封装设计

查看详情并下载
Symbol
Footprint
3D Model
