Z-01HQ2255-B

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 2N~2.85N 3.6mm 20000000Cycles 500000Cycles 100mA(AC/DC) SPDT 螺纹安装,面板安装 49.2mm(长度)*17.45mm(高度)
供应商型号: Z10558-ND
供应商: Digi-Key
标准整包数: 1

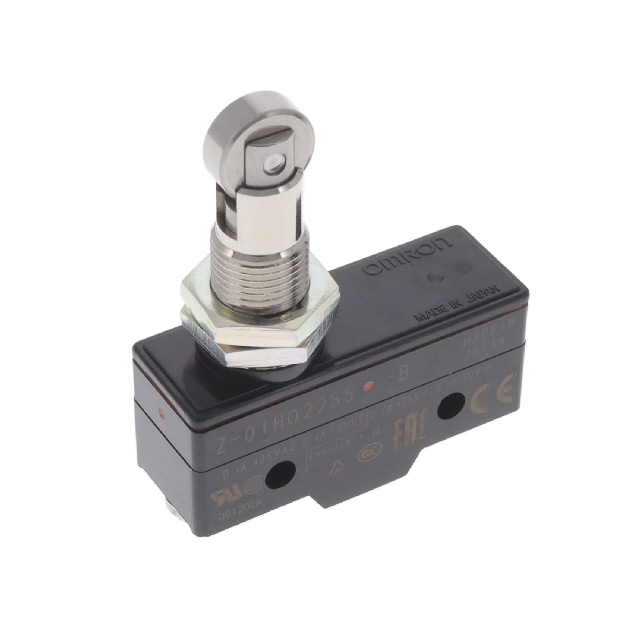

OMRON/欧姆龙 限位开关 Z-01HQ2255-B

Z-01HQ2255-B概述


    产品简介


    通用型基本开关 Z 系列
    通用型基本开关 Z 系列是市场上的畅销型号,以其高精度和广泛变体而闻名。这一系列开关适用于多种应用场景,具有强大的切换能力和多样化的接触形式选择。Z 系列的核心优势在于其高度可靠的操作表现,特别适合需要高重复精度和稳定性的场合。
    - 产品类型:通用型基本开关
    - 主要功能:切换电流高达 15A 的负载,提供各种接触形式(标准型、分接型、自锁型和可调触点间隙型)。
    - 应用领域:工业控制、家用电器、通信设备、自动化系统等领域。

    技术参数


    以下是 Z 系列开关的技术规格:
    | 参数 | 值 |

    | 切换容量 | 最大 15A |
    | 接触间隙类型 | H2(0.20mm,超灵敏)、H(0.25mm,高灵敏度)、G(0.5mm,标准)、E(1.8mm,高容量) |
    | 操作频率(机械) | 240 次/分钟 |
    | 操作频率(电气) | 20 次/分钟 |
    | 额定电压(AC) | 125V / 250V |
    | 额定电压(DC) | 30V / 125V / 250V |
    | 接触电阻 | ≤15mΩ |
    | 耐压测试 | 1000V 至 1500V |
    | 绝缘电阻 | ≥100MΩ |
    | 工作温度范围 | -25°C 至 80°C |
    | 相对湿度范围 | 35% 至 95%RH |
    | 外形尺寸及重量 | 22g 至 58g |

    产品特点和优势


    1. 高精度和可靠性:通过精密制造工艺,确保每台开关具有高度一致的性能表现,重复操作误差极小。
    2. 多样化接触形式:支持基本型、分接型、自锁型及可调触点间隙型等多种配置,满足不同需求。
    3. 广泛适用性:支持微小负载到高容量负载的切换,适应性强。
    4. 安全性:具备滴水防护等级(IP62),有效防止外部液体渗入,提升耐用性。
    5. 兼容性强:支持螺钉端子、焊接端子等多种安装方式,便于集成于各类电路设计中。

    应用案例和使用建议


    典型应用案例:
    1. 工业控制系统:作为传感器信号的开关触发器,用于工业自动化流水线中的设备启停控制。
    2. 家用电器:如洗衣机、冰箱等,用于温度、湿度等参数的监测和控制。
    3. 通信设备:在光纤通信设备中,用于光路的切换。
    使用建议:
    - 在高湿环境下使用时,建议选用滴水防护型号以避免内部受潮导致故障。
    - 对于频繁操作的场合,应定期检查触点状况,必要时更换以保证持续稳定性。

    兼容性和支持


    - 兼容性:Z 系列开关与其他品牌的同类设备具有良好的互操作性,同时支持标准螺丝端子和焊锡端子的灵活组合。
    - 厂商支持:OMRON 提供全面的技术支持和售后服务,包括在线文档下载、技术支持热线及本地服务网点。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关动作迟缓 | 清理触点表面或检查连接线路 |
    | 切换容量不足 | 更换为更大额定值的型号 |
    | 密封失效 | 更换滴水防护等级的型号 |

    总结和推荐


    综合评估:Z 系列通用型基本开关凭借其高精度、高可靠性以及多样化的选型选项,在工业、家用和通信领域均有出色的表现。其卓越的设计使其成为众多高端电子设备的理想选择。
    推荐使用:如果您正在寻找一款性能稳定、用途广泛的开关设备,OMRON Z 系列是您的理想之选。无论是在苛刻的工作环境中还是普通家庭应用中,它都能提供可靠的保障和支持。

Z-01HQ2255-B参数

参数
机械寿命 20000000Cycles
最小行程 3.6mm
操作力 2N~2.85N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 100mA(AC/DC)
电气寿命 500000Cycles
长*宽*高 49.2mm(长度)*17.45mm(高度)
通用封装 SPDT
安装方式 螺纹安装,面板安装
零件状态 在售
包装方式 散装

Z-01HQ2255-B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-01HQ2255-B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-01HQ2255-B Z-01HQ2255-B数据手册

Z-01HQ2255-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 63.232 ¥ 529.1728
10+ $ 52.3505 ¥ 438.1081
25+ $ 48.5588 ¥ 406.3769
50+ $ 45.8719 ¥ 383.8905
100+ $ 43.3318 ¥ 362.6331
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 529.17
直接购买
加入购物车
