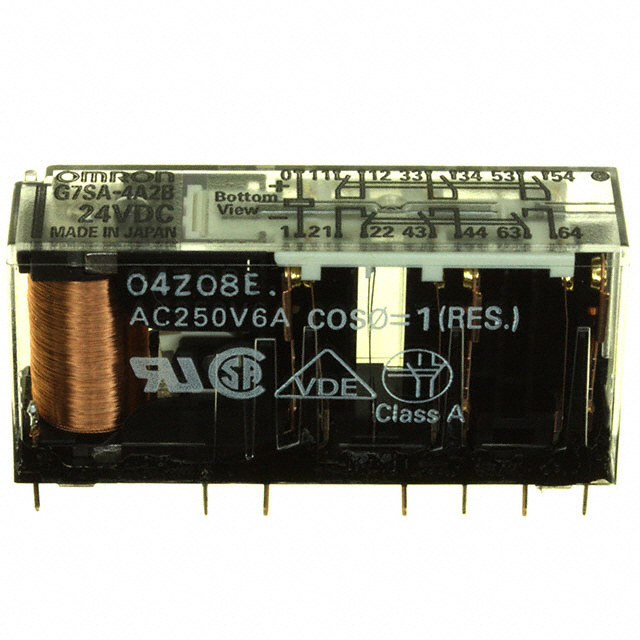

G7SA-4A2B DC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 安全继电器 支架安装,通孔安装 50mm(长度)*24mm(高度)
供应商型号: G7SA-4A2B DC24
供应商: 国内现货
标准整包数: 20
OMRON/欧姆龙 其他继电器 G7SA-4A2B DC24

G7SA-4A2B DC24概述

    G7SA紧凑型强制导向接触继电器技术手册

    1. 产品简介


    G7SA是一款符合EN标准的紧凑型强制导向接触继电器。这类继电器的主要功能是提供可靠的电路切换和隔离,以确保机器在操作过程中的安全性。G7SA系列继电器因其强制导向接触设计而广泛应用于各种工业控制系统中,如自动化生产线、机械设备和安全系统等。

    2. 技术参数


    - 输入电压: 12 VDC, 18 VDC, 21 VDC, 24 VDC, 48 VDC, 110 VDC
    - 线圈电阻:
    - 12 VDC: 400 Ω
    - 18 VDC: 900 Ω
    - 21 VDC: 1,225 Ω
    - 24 VDC: 1,600 Ω
    - 48 VDC: 6,400 Ω
    - 110 VDC: 28,810 Ω
    - 最大额定电压:
    - 12 VDC: 110%
    - 18 VDC: 110%
    - 21 VDC: 110%
    - 24 VDC: 110%
    - 48 VDC: 110%
    - 110 VDC: 110%
    - 功耗:
    - 12 VDC: 约360 mW
    - 18 VDC: 约500 mW
    - 21 VDC: 约882 mW
    - 24 VDC: 约1,152 mW
    - 48 VDC: 约4,606 mW
    - 110 VDC: 约580 mW
    - 开关能力:
    - 6 A at 250 VAC, 6 A at 30 VDC
    - 额定电流:
    - 12 VDC: 30 mA
    - 18 VDC: 20 mA
    - 21 VDC: 17.1 mA
    - 24 VDC: 15 mA
    - 48 VDC: 7.5 mA
    - 110 VDC: 3.8 mA
    - 工作温度范围:
    - -40至85°C(无冰冻或凝露)
    - 接触材料:
    - 金镀层+银合金
    - 重量:
    - 4极: 约22 g
    - 6极: 约25 g

    3. 产品特点和优势


    G7SA继电器具备以下几个显著的特点和优势:
    - 强制导向接触设计:确保在任何状态下,所有NC(常闭)接触点都会保持至少0.5毫米的距离,从而避免了电路短路的风险。
    - 节省布线时间:采用Push-In Plus终端插座,相比传统螺丝端子,布线时间减少约60%。
    - 支持CE认证标志:确保机械符合欧盟法规要求。
    - 提高机器安全性:当用于联锁电路时,有助于避免危险的机器状态。
    - 丰富的选择性:提供四极和六极继电器,满足不同应用需求。

    4. 应用案例和使用建议


    G7SA继电器广泛应用于各种工业控制系统,例如:
    - 自动化生产线: 用于控制生产线上的各种设备。
    - 机械设备: 如机器人手臂、传送带等。
    - 安全系统: 如紧急停止按钮、安全门联锁等。
    使用建议:
    - 在安装和布线时,遵循安全预览中的指导,特别是对于Push-In Plus终端插座的使用。
    - 确保每个端子只插入一根导线,避免导线过载或损坏。
    - 在进行高湿度或高温环境下的应用时,根据实际温湿度调整连续载流能力。

    5. 兼容性和支持


    G7SA继电器的插槽(P7SA)分为多种型号,适用于不同的安装方式(前装/后装),且可以选配LED指示灯。对于其他电子元器件或设备的兼容性信息,请参考OMRON官网提供的详细资料。

    6. 常见问题与解决方案


    - 问题1: 继电器接通时有异响。
    - 解决方法: 检查电源电压是否稳定,确认继电器周围没有电磁干扰。
    - 问题2: 连接线频繁脱落。
    - 解决方法: 检查终端插座是否正确插入,导线是否有弯曲过度或受力过大。
    - 问题3: 继电器动作迟缓。
    - 解决方法: 检查是否电压不足或线路接触不良,确保电源电压符合要求。

    7. 总结和推荐


    G7SA继电器凭借其独特的强制导向接触设计和高效的操作性能,在工业控制领域表现出色。无论是从可靠性的角度还是市场竞争力的角度来看,它都是值得推荐的产品。如果您需要一个稳定、高效的继电器解决方案,G7SA将是您的理想选择。

G7SA-4A2B DC24参数

参数
开关功能 -
继电器类型 安全继电器
长*宽*高 50mm(长度)*24mm(高度)
安装方式 支架安装,通孔安装
零件状态 停产
包装方式 盒装,散装

G7SA-4A2B DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G7SA-4A2B DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G7SA-4A2B DC24 G7SA-4A2B DC24数据手册

G7SA-4A2B DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
