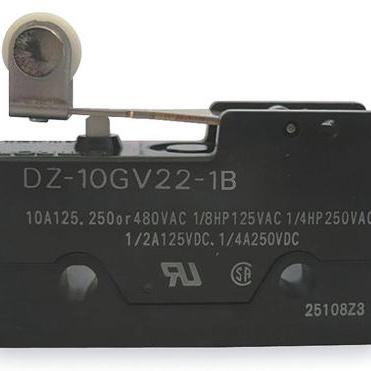

DZ-10GV22-1B

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 杠杆式, IP00, 最大250V直流
供应商型号: 653-DZ-10GV22-1B
供应商: Mouser
标准整包数: 1
OMRON/欧姆龙 限位开关 DZ-10GV22-1B

DZ-10GV22-1B概述

    CSMDZDSE43:DPDT基本开关

    产品简介


    本产品是一款专用特殊用途的基本开关——DZ系列,专为控制两个独立电路设计。它能够处理两种不同电压的电路切换任务,特别适合于需要同时控制两个独立电路的应用场合。与欧姆龙(OMRON)Z系列基本开关互换使用,两者在安装孔尺寸、安装间距及引脚滑杆位置上完全一致。

    技术参数


    - 型号结构:由接触形式、终端类型、操作模式决定。
    - 触点间隙:0.5毫米。
    - 额定电压:125 VAC至480 VAC,125 VDC至250 VDC。
    - 电流:电阻负载下的最大电流为10 A(250 VAC)。
    - 工作频率:机械操作速度最高可达240次/分钟;电操作速度最高可达20次/分钟。
    - 绝缘阻抗:至少100兆欧(500 VDC测试条件下)。
    - 耐压强度:在非连续端子之间施加1000 VAC交流电压,持续1分钟。
    - 防护等级:IP00,具备第一级防电击保护。
    - 工作温度范围:-25°C至80°C。
    - 耐用性:机械操作寿命最少100万次,电气操作寿命最少50万次。

    产品特点和优势


    1. 多功能性:DZ系列基本开关能够轻松控制两个独立电路,适用于多种复杂的工业控制环境。
    2. 互换性:与OMRON Z系列基本开关具有良好的互换性,易于替换和升级。
    3. 高可靠性:通过严格的电气和机械耐久性测试,确保长期稳定运行。
    4. 安全防护:提供完整的安全注意事项和警告信息,帮助用户避免潜在的风险。

    应用案例和使用建议


    - 典型应用场景:在工业自动化、机器人控制和电信设备中作为信号切换组件使用。
    - 使用建议:根据具体应用场景合理设定操作频率和行程,确保安全和效率。例如,在高速运动控制中设置合适的过行程(OT),以保证顺畅的操作和延长使用寿命。

    兼容性和支持


    - 兼容性:与欧姆龙Z系列基本开关和其他兼容组件相匹配。
    - 厂商支持:OMRON提供详细的安装指南和技术支持服务,帮助客户解决问题并提升用户体验。

    常见问题与解决方案


    - Q: 如何正确焊接接线?
    - A: 确保焊锡铁容量不超过60瓦,焊接时间不超过5秒。
    - Q: 接触面容易发生硫化吗?
    - A: 长期低频或微载使用下易发生硫化,建议选用金触点的微载开关。
    - Q: 操作过程中出现短路怎么办?
    - A: 检查所有连接是否正确安装,必要时添加过载保护装置。

    总结和推荐


    DZ系列基本开关凭借其强大的多功能性、可靠的互换性和出色的安全性能,在众多工业应用领域表现出色。对于寻求高品质开关解决方案的工程师和设计师而言,这款产品无疑是一个理想的选择。综上所述,我们非常推荐此款产品。

DZ-10GV22-1B参数

参数
开关配置 DPDT
执行器角度 -
电流额定值 10A
电气寿命 500000Cycles
机械寿命 1000000Cycles
最小行程 130μm
操作力 4.3N
开关功能 On-Mom
长*宽*高 49.2mm*17.45mm*27.9mm
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 托盘

DZ-10GV22-1B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

DZ-10GV22-1B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 DZ-10GV22-1B DZ-10GV22-1B数据手册

DZ-10GV22-1B封装设计

查看详情并下载
Symbol
Footprint
3D Model
