XW5G-S4.0-1.1-1

厂牌: OMRON/欧姆龙
产品描述: Omron 导轨式接线端子排, XW5G系列, 单层, 灰色, 螺钉拧紧端接
供应商型号: Z10330-ND
供应商: Digi-Key
标准整包数: 1

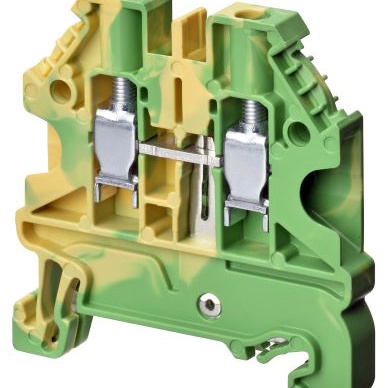

OMRON/欧姆龙 接线座- Din 轨道/通道 XW5G-S4.0-1.1-1

XW5G-S4.0-1.1-1概述

    # DIN Track Terminal Blocks with Screw Terminals

    产品简介


    基本描述
    本系列的DIN轨道终端块(DIN Track Terminal Blocks)专为控制面板设计,采用螺丝固定方式确保电气连接的稳定性和可靠性。型号涵盖XW5T系列,产品广泛适用于多种不同尺寸的电线,支持的线径范围为2.5至150平方毫米。
    主要功能
    这些终端块具备广泛的适用性,不仅可以用于普通的连接任务,还可以提供断路器和接地终端等多种选择,以适应各种不同的应用场景。
    应用领域
    DIN Track Terminal Blocks 主要应用于工业自动化、能源管理、建筑自动化等领域,它们是实现安全、可靠电气连接的重要组件。

    技术参数


    基础参数
    - 适用线径范围:2.5 mm²至150 mm²
    - 安装导轨:TH35标准导轨
    - 绝缘材料:PA(聚酰胺),UL94阻燃等级V0
    - 操作温度范围:-40°C 至 60°C(无冷凝)
    - 工作湿度范围:5% 至 95%
    额定电压和电流
    - IEC额定电压:1,000 V
    - IEC额定电流:根据不同型号从24 A至309 A不等
    - UL额定电压:600 V
    - UL额定电流:根据不同型号从20 A至335 A不等
    尺寸信息
    - 产品尺寸:多种尺寸可选,具体取决于型号和层级配置
    - 安装孔尺寸:根据EN 60715-35x15和EN 60715-35x7.5标准

    产品特点和优势


    - 广泛的适用性:支持多种线径,从2.5 mm²到150 mm²,满足不同应用场景的需求。
    - 高可靠性:采用螺丝固定方式,保证了长期稳定的工作性能。
    - 多样化型号:提供标准接线、接地、熔断器等多种型号选择。
    - 兼容性强:符合UL、IEC等多项国际标准,易于集成到现有系统中。
    - 耐久性高:PA材料制成,具有优异的机械强度和耐热性。
    - 环境适应能力强:可以在较宽的工作温度和湿度范围内工作。

    应用案例和使用建议


    应用案例
    - 工业自动化:例如机器人手臂控制系统的电源分配。
    - 电力管理:电网监控系统的信号和电源连接。
    - 楼宇自动化:建筑物内照明和安防系统的布线。
    使用建议
    - 在进行安装时,确保选用合适的螺丝工具,以避免过度紧固导致螺丝滑丝。
    - 对于关键应用场合,建议定期检查螺丝紧固情况,确保电气连接的可靠性。
    - 注意不同型号终端块的工作温度和电流范围限制,避免过载风险。

    兼容性和支持


    兼容性
    - 其他终端块:可以与各种标准DIN导轨上的设备轻松配合使用。
    - 电缆连接器:支持市场上常见的电缆连接器,方便用户选择配套部件。
    厂家支持
    - 该产品由OMRON提供质量保证和技术支持,用户可以通过官方网站获取最新的产品信息和认证信息。

    常见问题与解决方案


    问题一:螺丝松动怎么办?
    解决方案:定期检查螺丝紧固情况,如发现松动及时紧固到指定扭矩值。
    问题二:如何选择合适的终端块型号?
    解决方案:根据所需连接的电线直径和工作环境选择对应的型号,同时参考产品手册中的详细技术规格。
    问题三:如何处理终端块过热?
    解决方案:如果发现终端块异常发热,应立即切断电源,并检查是否负荷过大或安装不当,必要时更换更大容量的型号。

    总结和推荐


    DIN Track Terminal Blocks 是一款高性能的电气连接解决方案,适用于各种工业和商业应用场景。它具备广泛的适用性、高可靠性及多样化的型号选择,是实现高效、稳定电气连接的理想选择。通过严格的质量控制和全面的技术支持,OMRON为其产品提供了可靠的保障。综上所述,我们强烈推荐使用这款终端块产品,特别是对于需要高标准电气连接的应用场合。

XW5G-S4.0-1.1-1参数

参数
长*宽*高 48.2mm(长度)*48.6mm(高度)
安装方式 螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装

XW5G-S4.0-1.1-1厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW5G-S4.0-1.1-1数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接线座- Din 轨道/通道 OMRON/欧姆龙 XW5G-S4.0-1.1-1 XW5G-S4.0-1.1-1数据手册

XW5G-S4.0-1.1-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
