V15G1C25K

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 微动开关, 引脚柱塞类型, 快速连接端, 触点额定电流 15 A @ 250 V 交流, SP-CO
供应商型号:
供应商:
标准整包数: 0

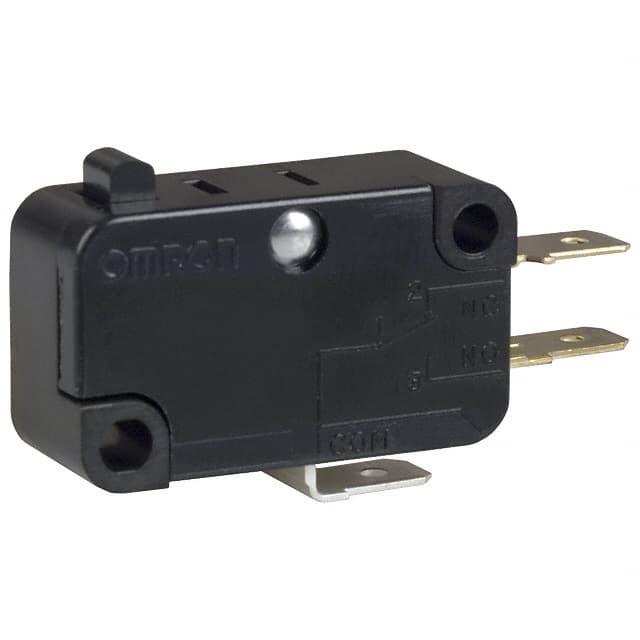

OMRON/欧姆龙 限位开关 V15G1C25K

V15G1C25K概述

    Snap Action Switch V 技术手册概述

    1. 产品简介


    Snap Action Switch V 是一种通用型瞬间动作开关,广泛应用于工业标准设计中。它具有以下特点:
    - 额定电流为10A/15A,额定电压为250V
    - 最小机械寿命为50,000,000次操作
    - 符合RoHS标准

    2. 技术参数


    - 额定电流和电压:15A, 250V 和 10A, 250V
    - 操作速度:0.1 mm到1 m/秒(0.004到39.4 in/秒)
    - 操作频率:机械600次/分钟,电气60次/分钟
    - 接触电阻:初始最大值为15 mΩ (15A),30 mΩ (10A)
    - 绝缘电阻:最小值为100 MΩ,500 VDC
    - 耐压强度:1,000 VAC,非连续终端间;1,500 VAC,每个终端与地面之间
    - 振动:10到55 Hz,双振幅1.5 mm
    - 冲击:机械耐受性最小1,000 m/s²,功能耐受性最小300 m/s² (15A),200 m/s² (10A)
    - 环境温度:操作范围-25°C到80°C
    - 湿度:最大85%RH
    - 使用寿命:机械50,000,000次操作,电气100,000次操作(15A),300,000次操作(10A)
    - 重量:约6.2克(针顶推杆型)

    3. 产品特点和优势


    Snap Action Switch V 具有以下显著特点:
    - 高可靠性:符合行业标准设计,长期耐用,适合长时间运行。
    - 安全环保:符合RoHS标准,环保无毒。
    - 灵活配置:提供多种型号和安装选项,适用于不同应用需求。

    4. 应用案例和使用建议


    - 应用场景:常见于工业自动化、机器人、机械设备、家电等需要高可靠性的场合。
    - 使用建议:
    - 在安装时确保螺钉紧固扭矩为4到6 kg-cm。
    - 确保操作体以适当力推动开关执行器。
    - 不要在极端缓慢的操作速度下使用,以免损坏设备。

    5. 兼容性和支持


    Snap Action Switch V 支持多种安装方式,如焊接端子、快速连接端子、螺丝端子等。产品支持UL和CSA认证,符合IEC 1058-1和EN 61058-1标准。厂商提供详尽的技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题:如何正确安装?
    - 解决方案:确保使用正确的工具并遵循推荐的扭矩值安装螺钉。
    - 问题:如何避免损坏?
    - 解决方案:避免在操作过程中施加过度压力或不正确的操作方法。


    7. 总结和推荐


    Snap Action Switch V 是一款高性能、高可靠性的瞬间动作开关,适合广泛应用在工业和家用电器领域。其优异的性能和广泛的适用性使其在市场上具有强大的竞争力。强烈推荐使用这款产品以提升系统的稳定性和可靠性。

V15G1C25K参数

参数
操作力 2N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 15A
电气寿命 100000Cycles
机械寿命 50000000Cycles
最小行程 1mm
长*宽*高 37.8mm(长度)*21.6mm(高度)
通用封装 SPDT
安装方式 底座安装
零件状态 在售
包装方式 散装

V15G1C25K厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

V15G1C25K数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 V15G1C25K V15G1C25K数据手册

V15G1C25K封装设计

查看详情并下载
Symbol
Footprint
3D Model
