D2SW33MS

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Off-Mom SPST-NO 1.8N 500μm 5000000Cycles 200000Cycles 3A 导线安装,底座安装
供应商型号:
供应商:
标准整包数: 0

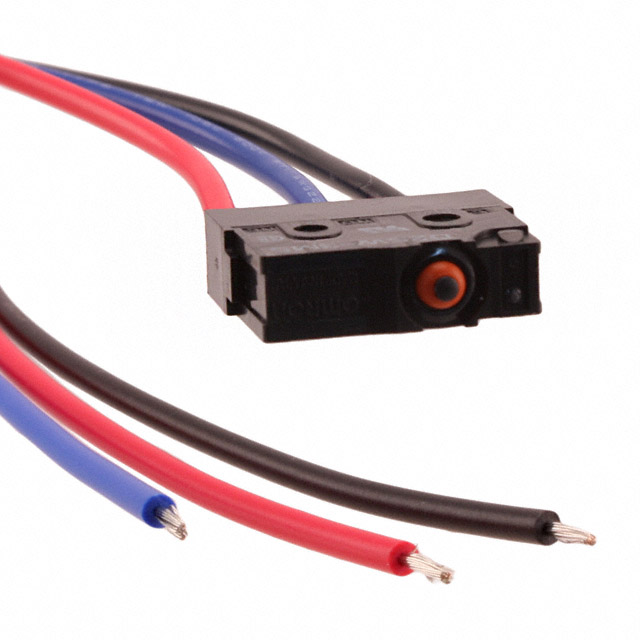

OMRON/欧姆龙 限位开关 D2SW33MS

D2SW33MS概述

    # 产品简介:D2SW密封式超小型基本开关
    D2SW密封式超小型基本开关是一款专为高环境耐受性需求设计的产品,符合IP67标准(终端型号除外)。此开关通过环氧树脂密封技术确保了稳定的防护性能,使其特别适用于需要防尘防水的应用场景,如汽车、自动售货机、冰箱、冰柜、卫浴设备、热水供应系统、空调以及工业设备等领域。此外,产品还提供多种认证支持,包括UL、CSA和VDE安全标准,符合RoHS要求,确保全球范围内广泛适用性。
    #

    技术参数


    | 参数项 | 描述 |

    | 额定电压 | 125VAC (3A),30VDC (0.1A) |
    | 开关形式 | SPDT、SPST-NC(仅限模制导线型号)、SPST-NO(仅限模制导线型号) |
    | 操作力 | 最大操作力:1.77N(约180gf),最小释放力:0.29N(约30gf) |
    | 密封等级 | IEC IP67(终端型号不包含终端部分) |
    | 工作温度范围 | -40°C 至 +85°C |
    | 绝缘电阻 | ≥100MΩ @ 500VDC |
    | 接触电阻 | 初始值≤30mΩ(端子型号),≤50mΩ(300mm模制导线型号) |
    | 电气寿命 | 最小20万次操作(125VAC 3A),或10万次操作(250VAC 2A) |
    | 机械寿命 | 最小500万次操作 |
    | 防护等级 | Class I |
    #

    产品特点和优势


    1. 高环境适应性:采用环氧树脂密封,满足IP67防护等级,适合恶劣工况,特别是潮湿或粉尘严重的环境。
    2. 可靠性强:经过严苛的振动、冲击测试及长期电气稳定性验证,可保证长久耐用。
    3. 多功能性:提供多种结构(如铰链杠杆、滚轮杠杆、模拟滚轮铰链杠杆等)及导电配置,适用于不同场景需求。
    4. 兼容性强:支持焊接、快速连接等多种安装方式,且具备UL、CSA、VDE认证,符合国际安全标准。
    5. 轻量化设计:重量仅为约2克,适合对尺寸和重量有严格限制的应用。
    #

    应用案例和使用建议


    应用场景
    - 汽车领域:用于车辆控制面板、天窗开关等,确保可靠耐用。
    - 家电设备:适合冰箱、洗衣机等需防水防尘的家用电器。
    - 工业设备:用于控制工业自动化设备中的行程开关或检测装置。
    使用建议
    - 在潮湿环境中使用时,避免长时间浸没于水中,尽量保持外壳干燥。
    - 连接时注意不要施加过大的外部力量,避免损伤导线或接口。
    - 如需接通微小负载电路,应选择D2SW-01系列并添加接触保护电路以延长使用寿命。
    #

    兼容性和支持


    兼容性
    - 支持与主流PCB板的焊接连接,兼容多种标准终端设备。
    - 模型可通过UL批准的AWG22电线实现进一步集成。
    厂商支持
    - 用户可联系OMRON销售代表获取更多技术支持,包括产品定制和维修服务。
    #

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关触点氧化导致接触不良 | 清洁触点并涂抹少量润滑剂 |
    | 开关在潮湿环境下失效 | 确保安装符合IP67标准,检查密封完整性 |
    | 操作力过大 | 检查安装方向是否正确 |
    #

    总结和推荐


    D2SW密封式超小型基本开关以其卓越的环境适应性、可靠性以及多样化的设计赢得了广泛好评。它不仅满足了复杂工业环境下的高要求,还在家居与汽车电子领域展现出了强大的应用潜力。对于寻求高性能和多功能性解决方案的工程师而言,这款产品无疑是首选之一。因此,强烈推荐在需要防水防尘的场景中使用D2SW开关。

D2SW33MS参数

参数
执行器角度 -
电流额定值 3A
电气寿命 200000Cycles
机械寿命 5000000Cycles
最小行程 500μm
操作力 1.8N
开关功能 Off-Mom
开关配置 SPST-NO
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

D2SW33MS厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D2SW33MS数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D2SW33MS D2SW33MS数据手册

D2SW33MS封装设计

查看详情并下载
Symbol
Footprint
3D Model
