Z-15GQ22A55-B5V

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 滚轮柱塞式, IP62, 最大250V直流
供应商型号: 6442602
供应商: 海外现货
标准整包数: 1

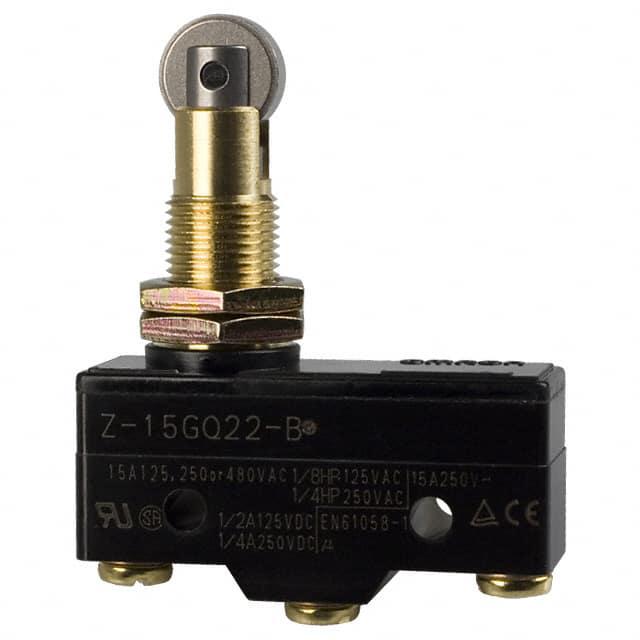

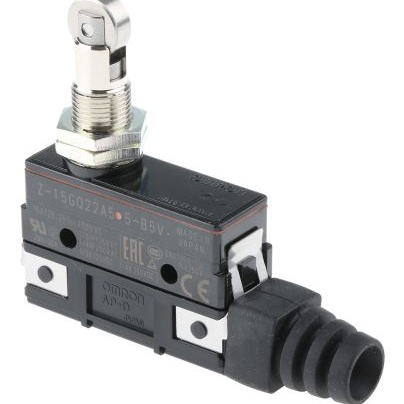

OMRON/欧姆龙 限位开关 Z-15GQ22A55-B5V

Z-15GQ22A55-B5V概述


    产品简介


    本产品为一款通用型基本开关,具有高精度和广泛的选择范围。它适用于多种场合,如控制面板、机械设备等。此款基本开关具备大容量切换能力,适合微负载应用,并提供多种触点形式选择(基本型、分段接触型、保持接触型和可调间隙型)。

    技术参数


    | 参数 | 描述 |

    | 切换容量 | 高达15A |
    | 触点形式 | 基本型、分段接触型、保持接触型、可调间隙型 |
    | 微负载系列 | 提供标准型和带保护盖的模具端子型 |
    | 触点间隙 | 0.20mm(超高灵敏度)、0.25mm(高灵敏度)、0.5mm(标准)、1.8mm(高容量) |
    | 环境保护等级 | 防滴水型(IP62) |
    | 操作速度 | 0.01 mm至1 m/s |
    | 绝缘电阻 | ≥100 MΩ(500 VDC时) |
    | 接触电阻 | ≤15 mΩ(初始值) |
    | 耐压强度 | 1000VAC(相同极性触点间),2000VAC(载流金属部件与接地之间) |

    产品特点和优势


    1. 高重复精度:高达15A的大切换容量确保高可靠性。
    2. 多样化触点形式:提供了基本型、分段接触型、保持接触型和可调间隙型,满足不同应用需求。
    3. 防护等级高:提供防滴水型设计,达到IP62标准。
    4. 操作灵活性:根据不同应用,可以选择多种操作模式(如按钮、滚轮等)。
    5. 耐用性强:机械寿命高达2000万次,电气寿命高达50万次。

    应用案例和使用建议


    1. 控制面板:在控制面板上使用时,推荐选择带有防护盖的模具端子型,以增加保护。
    2. 手动复位电路:由于开关具有较大的预行程,特别适合用于手动复位电路中。
    3. 安全限位电路:由于其不适用于自动复位,因此适合用于需要手动干预的安全限位电路中。

    兼容性和支持


    该产品具有良好的兼容性,可以与其他电子元器件和设备配合使用。此外,制造商提供了详细的安装指南和技术支持服务,用户可以通过OMRON官方网站获取最新的安全认证信息及更多技术支持。

    常见问题与解决方案


    1. 问题:如何区分不同型号的开关?
    - 解决方案:查看型号结构,例如Z-15G@55-M@@@,其中包含触点间隙(H、G、E)、操作方式(无触点、短弹簧等)及保护等级(55为防滴水型)。

    2. 问题:开关的操作频率是多少?
    - 解决方案:机械操作频率可达240次/分钟,电气操作频率可达20次/分钟。

    总结和推荐


    综上所述,该通用型基本开关凭借其高精度、宽泛的应用选择、强大的耐用性及良好的防护等级,在各种工业应用中表现出色。特别是其在手动复位和安全限位电路中的表现尤为突出。鉴于其广泛的适用性和优良性能,我们强烈推荐将其应用于各种控制和检测系统中。

Z-15GQ22A55-B5V参数

参数
最小行程 3.6mm
操作力 5.4N
开关功能 On-Mom
开关配置 SPDT
执行器角度 1.8°
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
机械寿命 10000000Cycles
长*宽*高 81.6mm*35.5mm*17.45mm
通用封装 SPDT
安装方式 螺纹安装,面板安装
零件状态 在售
包装方式 散装

Z-15GQ22A55-B5V厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15GQ22A55-B5V数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15GQ22A55-B5V Z-15GQ22A55-B5V数据手册

Z-15GQ22A55-B5V封装设计

查看详情并下载
Symbol
Footprint
3D Model
