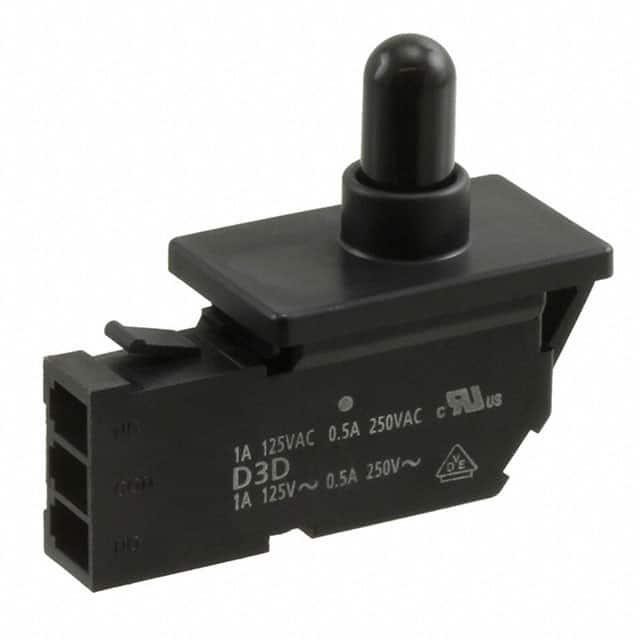

D3D113

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 联锁开关, 单刀双掷触点配置, 柱塞类型, 触点额定电流 500 mA @ 250 V 交流
供应商型号: 2213945
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 限位开关 D3D113

D3D113概述


    产品简介


    D3D微型门开关是一款专为家用电器设计的紧凑型微动开关。该产品提供两种类型的触发装置:推杆式(plunger)和杠杆式(lever),适用于各种不同应用需求。D3D微型门开关主要用于冰箱等家电设备中,确保设备的安全运行。本产品符合RoHS标准,是一种环保无铅产品。

    技术参数


    - 触点形式:单刀双掷(SPDT)、常闭单掷(SPST-NC)、常开单掷(SPST-NO)
    - 额定电压:125 VAC(1 A);250 VAC(0.5 A)
    - 操作频率:机械操作120次/分钟,电气操作20次/分钟
    - 接触电阻:初始值最大100毫欧姆
    - 绝缘电阻:最小100兆欧(500VDC时)
    - 介电强度:同一极性的端子间1000 VAC,载流金属部件与地之间1500 VAC
    - 耐振动:频率10到55Hz,振幅1.5mm
    - 耐冲击:490m/s²(约49G),300m/s²(约30G)
    - 使用寿命:机械300,000次,电气50,000次
    - 防护等级:IP00
    - 工作温度范围:-30°C至+60°C
    - 重量:约4克

    产品特点和优势


    D3D微型门开关的主要特点是其独特的推杆机构,提供了9毫米长行程的操作距离。此外,它还具有易于安装的卡扣附件和易于接线的压接型连接器。其提供的白色和黑色两种颜色选择也使得该产品在不同应用场景下更加灵活。由于具备高可靠性、稳定性能和出色的耐用性,D3D微型门开关在家电设备的应用中表现卓越,拥有广泛的市场竞争力。

    应用案例和使用建议


    应用案例
    D3D微型门开关主要用于冰箱等家电设备中,通过检测门的状态来控制制冷系统的开启和关闭。其典型应用包括冰箱门的开关检测。
    使用建议
    - 在安装过程中,确保接线没有重量负载,以免造成连接失败。
    - 调整总行程至少为5mm,以确保常开触点的接触力稳定性。
    - 如有需要,可插入接触保护电路以防止电流突变或浪涌对开关的影响。

    兼容性和支持


    D3D微型门开关采用JST公司的HL连接器,终端连接器型号为SSF-21T-P1.4,连接器外壳为HLP-03V。需要注意的是,JST公司不直接销售这些连接器,用户需联系JST公司获取更多相关信息。

    常见问题与解决方案


    1. 问题:开关接触不良
    - 解决方案:检查接线是否有松动或错误连接,确保连接正确并紧固。
    2. 问题:产品出现故障
    - 解决方案:确认使用条件符合手册要求,检查是否有过度振动或冲击。如仍存在问题,建议联系厂商进行技术支持。
    3. 问题:接线负载过重
    - 解决方案:重新设计接线方案,避免直接在连接器上施加重量负载,以防影响正常使用。

    总结和推荐


    综上所述,D3D微型门开关以其高可靠性和多功能性,在家用电器中表现出色。其广泛的应用范围和出色的性能使其成为市场上值得信赖的产品之一。因此,我们推荐在相关应用中使用D3D微型门开关,特别是需要高可靠性和稳定性的小型开关场合。

D3D113参数

参数
开关配置 SPDT
执行器角度 -
电流额定值 1A
电气寿命 50000Cycles
机械寿命 300000Cycles
最小行程 -
操作力 2.04N
开关功能 On-Mom
长*宽*高 36.4mm(长度)*30.75mm(高度)
通用封装 SPDT
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

D3D113厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D3D113数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D3D113 D3D113数据手册

D3D113封装设计

查看详情并下载
Symbol
Footprint
3D Model
