首页  >  产品百科  >  B3F6000

B3F6000

产品分类: 轻触开关
厂牌: OMRON/欧姆龙
产品描述: Omron 轻触开关, PC 引脚接端, 通孔, 单刀单掷
供应商型号: 1960987
供应商: 海外现货
标准整包数: 10

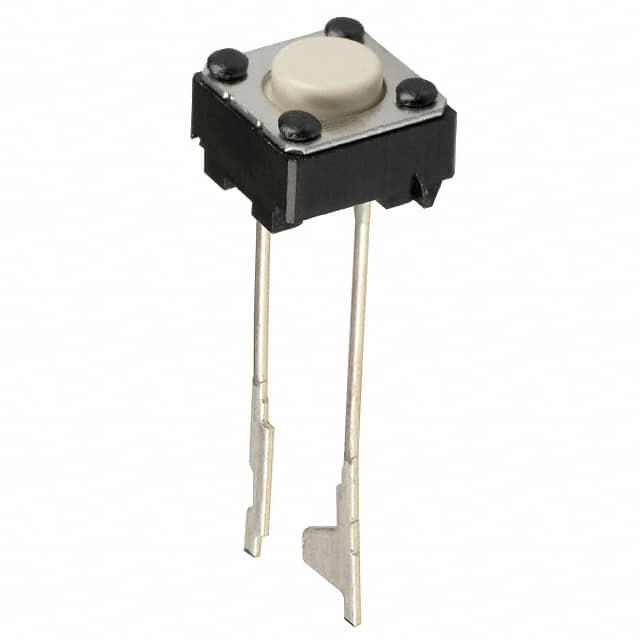

OMRON/欧姆龙 轻触开关 B3F6000

B3F6000概述

    Tactile Switch B3F 技术手册

    1. 产品简介


    Tactile Switch B3F 是一款通过孔式安装开关,提供多种型号选择:6×6 mm、12×12 mm、侧操作型、镀金触点和径向带装。这些开关主要用于按键输入设备,在需要频繁触发和长寿命的应用场合非常有用。

    2. 技术参数


    - 开关尺寸:6×6 mm、12×12 mm、径向带装
    - 额定电流:1至50 mA,直流电压3至24 V(B3F-G:100 μA至50 mA,直流电压3至24 V)
    - 适用负载:最小参考值为10 μA,1 VDC(电阻负载)
    - 工作温度:-25°C至+70°C(最大湿度60%,无结冰或凝结现象)
    - 接触形式:SPST-NO(单极单掷常开)
    - 接触电阻:初始值最大100 mΩ
    - 绝缘电阻:最小100 MΩ(250 VDC绝缘测试)
    - 耐压强度:500 VAC,50/60 Hz,持续1分钟
    - 弹跳时间:最大5毫秒
    - 振动抵抗:10至55 Hz,1.5 mm双振幅
    - 冲击抵抗:破坏最大1000 m/s²(约100G),误动作最大100 m/s²(约10G)

    3. 产品特点和优势


    - 长期耐用性:不同型号的开关具有不同的机械/电气耐久性。例如,B3F-1000系列在力为0.98 N时,耐久性至少为1百万次;B3F-5000/5001系列在相同力下耐久性达到1千万次。
    - 镀金触点:可选镀金触点型号提高了接触可靠性、抗腐蚀性和防离子迁移能力,特别适用于恶劣环境。
    - 多种颜色选择:开关提供多种颜色的顶部设计,以适应不同应用场景的需求。
    - 高可靠性:通过严格的设计和质量控制,确保开关在长时间使用后仍能保持高性能。

    4. 应用案例和使用建议


    - 家用电器:适合用于电视、空调等家电的按钮控制,提高用户体验。
    - 工业自动化:用于工业机器人的操作界面,确保操作便捷且可靠。
    - 医疗设备:适合需要高可靠性的医疗设备,如手术设备、监护仪等。
    使用建议:
    - 在设计应用电路时,确保负载满足开关的最小适用负载要求。
    - 避免将开关暴露于高温、潮湿或含有腐蚀性气体的环境中,以免影响使用寿命。

    5. 兼容性和支持


    - 兼容性:B3F开关与大多数标准PCB设计兼容。
    - 支持服务:由OMRON公司提供全面的技术支持和维护服务,客户可联系OMRON代表获取更多帮助。

    6. 常见问题与解决方案


    - 问题:开关出现接触不良的情况。
    - 解决方案:检查负载是否符合开关的适用范围,确保触点清洁。
    - 问题:开关工作温度超出推荐范围。
    - 解决方案:确保应用环境温度在-25°C至+70°C之间。
    - 问题:开关在使用过程中出现误动作。
    - 解决方案:确认安装牢固,并进行必要的环境振动和冲击保护措施。

    7. 总结和推荐


    综上所述,Tactile Switch B3F以其卓越的耐用性、可靠的接触特性和广泛的适用性,在众多应用领域中表现出色。我们强烈推荐此款开关用于需要频繁触发且对耐用性要求高的场景。无论是家庭、工业还是医疗设备,B3F开关都能提供稳定可靠的操作体验。

B3F6000参数

参数
电压额定值 24V(DC)
执行器高度 4.3mm
执行器行程 250μm
机械寿命 1000000Cycles
操作力 1N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
长*宽*高 6mm*6mm*4.3mm
通用封装 插件
安装方式 通孔安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 盒装,卷带包装
