XM2S-3711

产品分类: D-Sub 连接器
厂牌: OMRON/欧姆龙

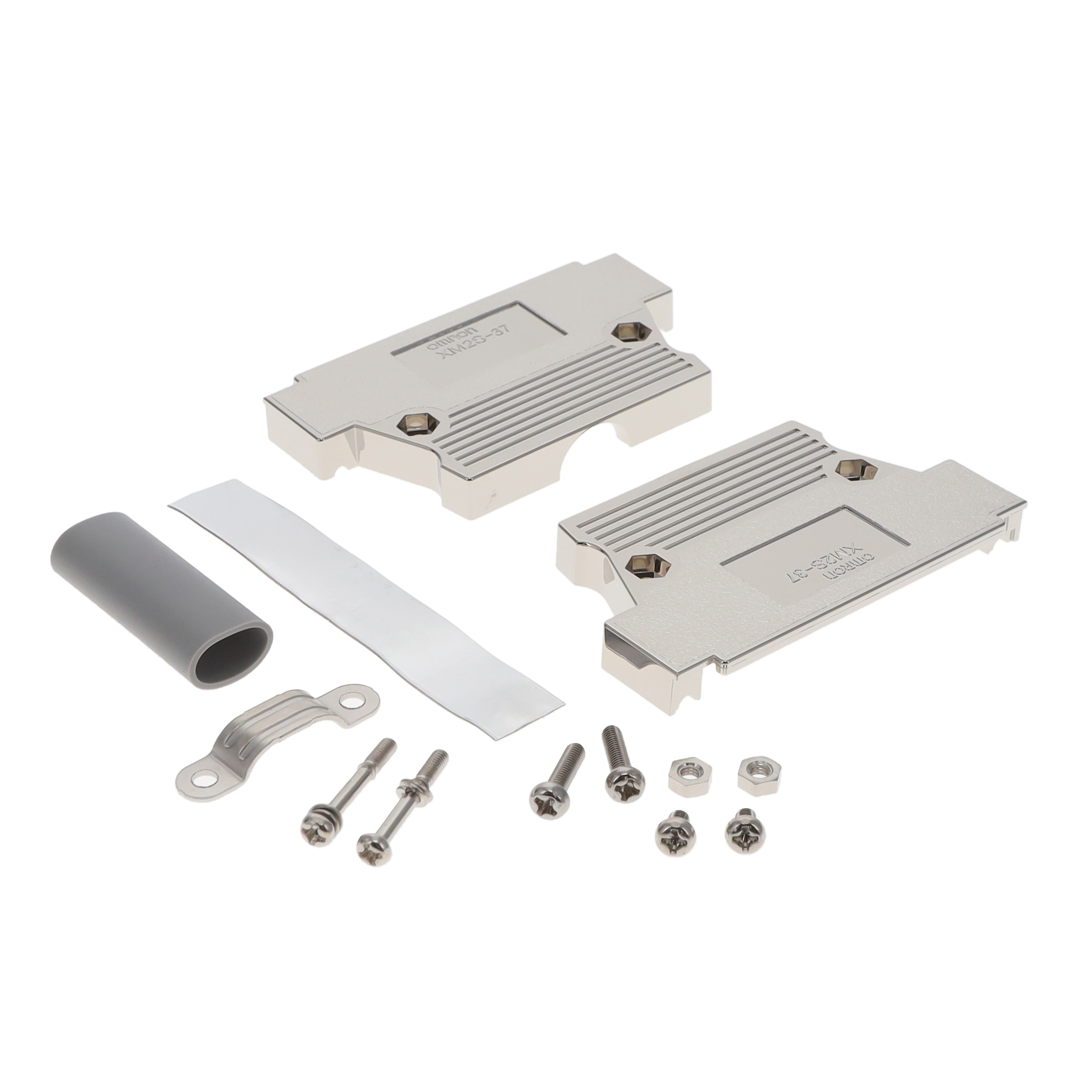

产品描述: Omron 37针D-Sub外壳 XM2S系列, 标准 D-Sub连接器, 直向出线, C尺寸, 银色
供应商型号: CSJ-ST64467607
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 D-Sub 连接器 XM2S-3711

XM2S-3711概述

    D-sub Connectors XM3/XM2S:技术手册与产品指南

    1. 产品简介


    D-sub Connectors 是一种广泛应用于办公自动化和接口连接的标准连接器。这些连接器具有多孔设计,能够提供优异的抗噪声保护,尤其是在高频段。此外,它们还具备坚固紧凑的金属化塑料外壳(型号为XM2S),适用于各种工业和商业应用。D-sub Connectors 遵循 UL 标准(编号 E103202)并且符合RoHS标准,确保产品的环保和安全性。

    2. 技术参数


    - 额定电流:插座(XM3B)为5A,插头(XM3C)为3A。
    - 额定电压:300VAC。
    - 接触电阻:最大15毫欧姆(在20mV,100mA最大)。
    - 绝缘电阻:最小1,000兆欧(在500VDC)。
    - 耐压强度:1,000VAC,持续1分钟(漏电流最大1mA)。
    - 插入力:每终端最大3.33牛顿。
    - 拔出力:最小0.29牛顿(直径0.99毫米)。
    - 插入耐久性:200次。
    - 工作温度范围:插件(带防护罩):-55°C至105°C;板载:-25°C至85°C。
    - 屏蔽性能:面板安装时25dB最低(30至900MHz);板载20dB最低(30至900MHz)。

    3. 产品特点和优势


    - 电磁干扰防护:通过屏蔽设计和多孔结构有效降低外部电磁干扰的影响。
    - 空间节省:采用多孔和铁芯连接器设计,节省空间同时提供卓越的高频噪声保护。
    - 耐用性和可靠性:采用金属化塑料外壳,坚固耐用,符合多种国际标准,保证长期可靠运行。
    - 环保认证:符合RoHS标准,减少有害物质的使用,更加环保。

    4. 应用案例和使用建议


    - 办公自动化设备:如打印机、扫描仪等,需要稳定可靠的接口连接,适合使用D-sub Connectors。
    - 工业控制:对于需要抗噪声保护和高可靠性要求的应用,如PLC控制系统,也可以考虑使用这类连接器。
    - 使用建议:在组装过程中,注意确保接地固定装置的正确安装以增强屏蔽效果;插入和移除时避免直接拉扯电缆。

    5. 兼容性和支持


    - 配件:提供了多种型号的固定夹、锁紧螺丝等配件,方便不同场景下的安装需求。
    - 厂家支持:供应商提供标准的售后服务和技术支持,确保客户在使用过程中遇到任何问题时能够得到及时的帮助。

    6. 常见问题与解决方案


    - Q: 插入后拔出困难怎么办?
    A: 检查是否正确插入,若多次尝试仍存在问题,则可能是内部接触不良,需检查接触点是否干净无损。
    - Q: 屏蔽效果不佳?
    A: 确保屏蔽线正确接地,安装时注意固定夹和锁紧螺丝的正确使用。

    7. 总结和推荐


    D-sub Connectors XM3/XM2S是一款多功能且可靠的连接器,适用于多种工业和商业应用场景。其优异的抗干扰能力、紧凑的设计和高标准的质量保证使其在市场上具有很强的竞争力。强烈推荐给对连接器有较高要求的用户,特别是那些需要稳定、可靠连接的场合。

XM2S-3711参数

参数
端接 -
额定电流 -
排数 -
触头镀层 -
外壳材料 -
针脚数 37pin
类型 D-Sub Backshells
颜色 银色
零件状态 在售
包装方式 散装

XM2S-3711厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XM2S-3711数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 D-Sub 连接器 OMRON/欧姆龙 XM2S-3711 XM2S-3711数据手册

XM2S-3711封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.0383 ¥ 109.1015
库存: 153
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 109.1
直接购买
加入购物车
