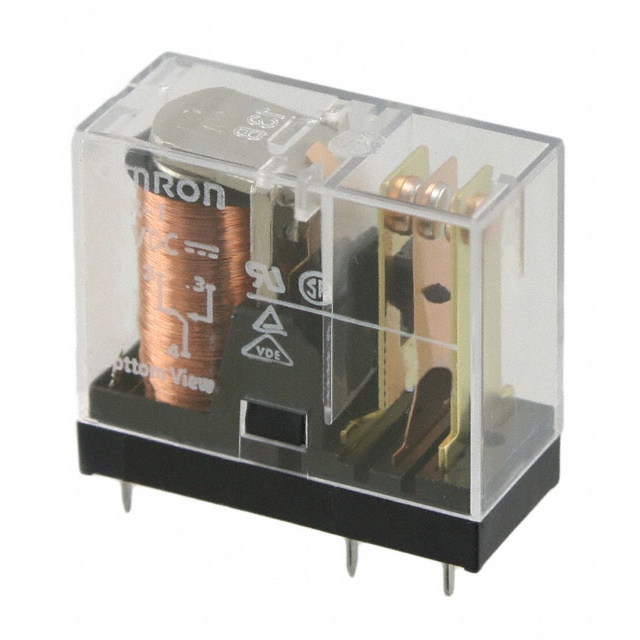

G2R-1-E-AC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G2R系列, 24V 交流线圈电压, 切换电流16A, 单刀双掷
供应商型号: 653-G2R-1-E-AC24
供应商: Mouser
标准整包数: 1
OMRON/欧姆龙 其他继电器 G2R-1-E-AC24

G2R-1-E-AC24概述

    G2R PCB Power Relay 技术手册

    产品简介


    G2R PCB Power Relay 是一款广泛应用于工业自动化、控制系统和电源管理领域的单极和双极功率继电器。它提供高达10A的单极额定电流和5A的双极额定电流。这款继电器采用安全导向设计,具备高耐压性能(5000V),并能承受高达10000V的浪涌电压。此外,G2R系列继电器适用于交流和直流操作线圈,方便用户根据具体应用需求选择合适的型号。

    技术参数


    G2R系列继电器的主要技术参数如下:
    - 额定电流:
    - 交流线圈:12VAC时为93mA;24VAC时为46.5mA;100/110VAC时为11mA;200/220VAC时为5.5mA。
    - 直流线圈:5VDC时为106mA;6VDC时为88.2mA;12VDC时为43.6mA;24VDC时为21.8mA;48VDC时为11.5mA;100VDC时为5.3mA。
    - 线圈电阻:
    - 交流线圈:12VAC时为75Ω;24VAC时为37.5Ω;100/110VAC时为9Ω;200/220VAC时为4.5Ω。
    - 直流线圈:5VDC时为47Ω;6VDC时为68Ω;12VDC时为275Ω;24VDC时为1100Ω;48VDC时为4170Ω;100VDC时为18870Ω。
    - 最大电压:
    - 额定电压:5VDC时为140%;6VDC时为170%;12VDC时为170%;24VDC时为140%;48VDC时为170%;100VDC时为140%。
    - 绝缘电阻:
    - 初始值:最小为1000MΩ(使用500VDC兆欧表测量)。
    - 切换电压:
    - 交流电阻负载:最大为380VAC。
    - 交流电感负载:最大为380VAC。
    - 直流电阻负载:最大为125VDC。
    - 直流电感负载:最大为125VDC。
    - 切换电流:
    - 交流电阻负载:最大为10A。
    - 交流电感负载:最大为10A。
    - 直流电阻负载:最大为5A。
    - 直流电感负载:最大为5A。
    - 切换频率:
    - 机械:最高18,000次/小时。
    - 电气:最高1,800次/小时。

    产品特点和优势


    G2R系列继电器具有以下显著特点和优势:
    - 高可靠性: G2R系列继电器具备出色的机械和电气寿命,机械寿命可达1000万次,电气寿命可达10万次。
    - 高耐压性能: 具备5000V的耐压能力,确保长期稳定运行。
    - 广泛的电压支持: 支持交流和直流操作线圈,涵盖从5V到100V的多种电压等级。
    - 高安全性: 采用安全导向设计,具备高绝缘电阻和防浪涌保护能力。
    - 环境适应性: 工作温度范围宽广,从-40°C至70°C,适合各种恶劣环境。

    应用案例和使用建议


    G2R系列继电器广泛应用于各种场合,如电源管理和工业控制。以下是几种典型的应用场景:
    - 电源管理: 用于电力系统的自动切换和控制,如不间断电源系统(UPS)中的切换装置。
    - 工业控制: 在自动化生产线中作为控制元件,实现设备间的逻辑控制和信号传递。
    - 通信设备: 用于通信设备的电源开关控制,提高系统的可靠性和稳定性。
    使用建议:
    - 环境适应性: 确保安装环境符合继电器的工作温度和湿度要求。
    - 连接方式: 选择合适的接线方式,避免短路和接触不良。
    - 电源稳定性: 确保输入电压和电流在额定范围内,避免过压或欠压导致损坏。

    兼容性和支持


    G2R系列继电器支持全密封型和快速连接终端型等多种配置,方便用户根据具体应用需求选择合适的型号。制造商提供全面的技术支持和服务,确保用户能够充分利用该产品。

    常见问题与解决方案


    - 问题:继电器无法正常工作。
    - 解决办法: 检查输入电压和电流是否在额定范围内,确认线圈连接正确且无断开。
    - 问题:继电器切换频率过高。
    - 解决办法: 减少切换频率,确保不超过额定的最大操作频率。
    - 问题:继电器出现异常发热。
    - 解决办法: 检查散热条件,确保继电器处于良好的通风环境中。

    总结和推荐


    G2R PCB Power Relay凭借其出色的性能和广泛的应用领域,在市场上具有很强的竞争力。其高可靠性、广泛的电压支持和强大的环境适应性使其成为许多应用的理想选择。综合考虑其优缺点,我们强烈推荐G2R系列继电器作为您的首选产品。

G2R-1-E-AC24参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 29mm*13mm*25.5mm
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 托盘

G2R-1-E-AC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G2R-1-E-AC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G2R-1-E-AC24 G2R-1-E-AC24数据手册

G2R-1-E-AC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.673 ¥ 107.0869
10+ $ 8.03 ¥ 67.8535
100+ $ 7.8192 ¥ 66.0722
200+ $ 7.182 ¥ 60.6879
500+ $ 7.0665 ¥ 59.7119
1000+ $ 6.594 ¥ 55.7193
库存: 425
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 107.08
