B3FS-4055P

产品分类: 轻触开关
厂牌: OMRON/欧姆龙
产品描述: 24V(DC) Off-Mom SPST-NO 2.6N 1000000Cycles 50mA 250μm 7.3mm 贴片安装,黏合安装 12mm*12mm*7.3mm
供应商型号: B3FS-4055P
供应商: 云汉优选
标准整包数: 500

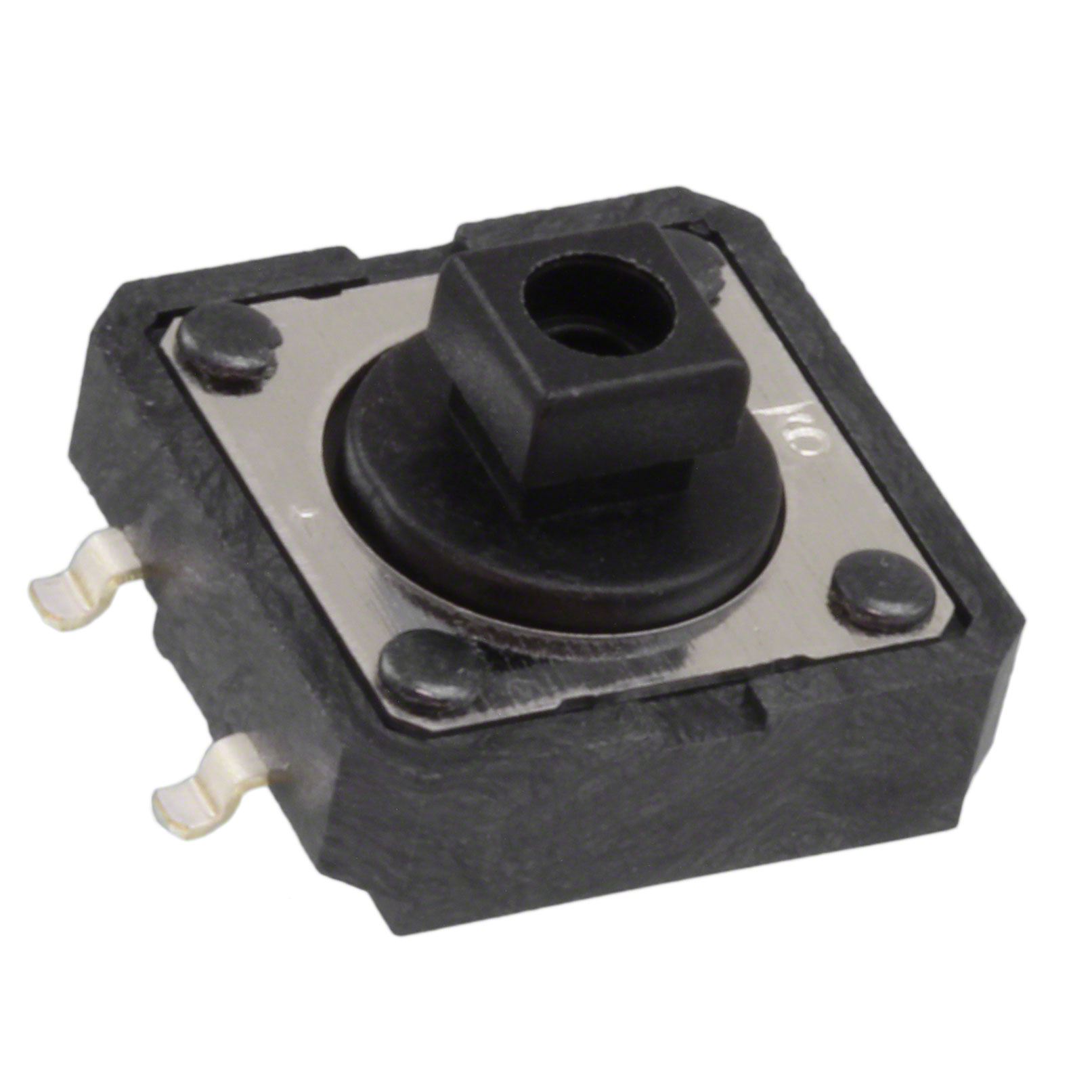

OMRON/欧姆龙 轻触开关 B3FS-4055P

B3FS-4055P概述

    # SMD Tactile Switch B3FS-4 技术手册

    产品简介


    SMD Tactile Switch B3FS-4 是 Omron 公司推出的一款高性能表面贴装型微动开关,属于 B3F-4000 系列产品。此系列开关以其独特的触感和卓越的机械及电气耐用性著称。B3FS-4 专为高密度电路板设计,适合用于小型化电子产品,例如移动通信设备、可穿戴设备、家用电器控制面板等。其扁平设计和嵌入式包装使其非常适合自动化生产流程。
    主要功能
    - 表面贴装式设计,便于集成到高密度电路板上。
    - 具有鲜明的“咔嗒”反馈动作,提升用户体验。
    - 优异的操作力稳定性与长期可靠性。

    应用领域
    - 智能手机和平板电脑按钮。
    - 智能家电(如冰箱、洗衣机)按键。
    - 物联网设备接口。
    - 医疗器械操作面板。

    技术参数


    以下是 B3FS-4 的关键技术和性能指标汇总:
    | 参数类别 | 规格细节 |

    | 型号 | B3FS-4000 系列 |
    | 接触材料 | 银钯镀层 |
    | 高度 | 4.3 mm 或 7.3 mm |
    | 操作力 (OF) | 1.47 N 或 2.55 N |
    | 释放力 (RF) | ≥0.15 N 或 ≥0.29 N |
    | 预行程 (PT) | 0.25 ± 0.15 mm |
    | 额定负载 | 1 至 50 mA,3 至 24 VDC |
    | 最小适用负载 | 10 μA @ 1 VDC(电阻性负载) |
    | 环境温度 | -25°C 至 +70°C (湿度 ≤ 60%RH,无结冰或凝露条件) |
    | 绝缘电阻 | ≥ 100 MΩ(测试电压:250 VDC) |
    | 耐压强度 | 500 VAC,频率 50/60Hz,持续 1 分钟 |
    | 振动/冲击 | 耐振动:10 至 55 Hz,双幅 1.5 mm;耐冲击:最大 1,000 m/s² |
    | 使用寿命 | ≥ 3,000,000 次操作(OF = 1.47 N),≥ 1,000,000 次操作(OF = 2.55 N) |

    产品特点和优势


    特点
    1. 高耐用性:经过严格的机械和电气寿命测试,确保长时间稳定运行。
    2. 快速响应:独特的“咔嗒”反馈提供清晰的操作体验。
    3. 环保合规:符合 RoHS 标准,减少对环境的影响。
    4. 易于安装:采用嵌入式包装设计,适合自动贴片机。
    优势
    - 在高频率使用场景下表现出色,适合便携式电子设备。
    - 多种操作力选择满足不同需求,提升设计灵活性。
    - 小巧轻便,重量仅约 1 克,便于集成到紧凑设计中。

    应用案例和使用建议


    应用案例
    1. 智能手机和平板电脑:作为电源键或音量调节键使用。
    2. 智能家居控制面板:触发家庭设备的各种功能模式切换。
    3. 医疗设备:在手术室或其他需要高精度操作的环境中作为紧急开关。
    使用建议
    - 选择合适的操作力以匹配目标应用场景的需求。
    - 确保安装位置具有良好的抗震性能,避免因外部震动导致误触发。
    - 结合防水或防尘措施提高设备整体防护等级。

    兼容性和支持


    B3FS-4 开关具有广泛的兼容性,可与主流电路板设计工具和焊接工艺无缝对接。Omron 提供全面的技术支持服务,包括样品申请、定制化解决方案以及售后维护咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关触发不稳定 | 检查操作力是否符合要求,调整安装角度 |
    | 接触电阻异常升高 | 清洁或更换触点,检查焊接质量 |
    | 开关寿命不足 | 核实工作环境参数是否超出规定范围 |

    总结和推荐


    综合评估
    SMD Tactile Switch B3FS-4 是一款性能卓越、可靠性强的表面贴装型微动开关,特别适用于高密度电子设备的设计。其创新的设计理念、严格的质量控制和广泛的应用场景使其在市场上具有显著的竞争优势。
    推荐理由
    如果您正在寻找一款能够在恶劣条件下保持稳定的开关组件,B3FS-4 将是您的理想选择。无论是消费类电子还是工业控制领域,这款产品都能提供可靠的解决方案。
    推荐指数:★★★★★

B3FS-4055P参数

参数
开关配置 SPST-NO
电流额定值 50mA
电压额定值 24V(DC)
执行器高度 7.3mm
执行器行程 250μm
机械寿命 1000000Cycles
操作力 2.6N
开关功能 Off-Mom
长*宽*高 12mm*12mm*7.3mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

B3FS-4055P厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

B3FS-4055P数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 轻触开关 OMRON/欧姆龙 B3FS-4055P B3FS-4055P数据手册

B3FS-4055P封装设计

查看详情并下载
Symbol
Footprint
3D Model
