D2VW-01L2-1HS

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 1.2N 1.6mm 10000000Cycles 1000000Cycles 100mA SPDT 底座安装,焊接安装 15.9mm*10.3mm*33mm
供应商型号: D2VW-01L2-1HS
供应商: Master
标准整包数: 5

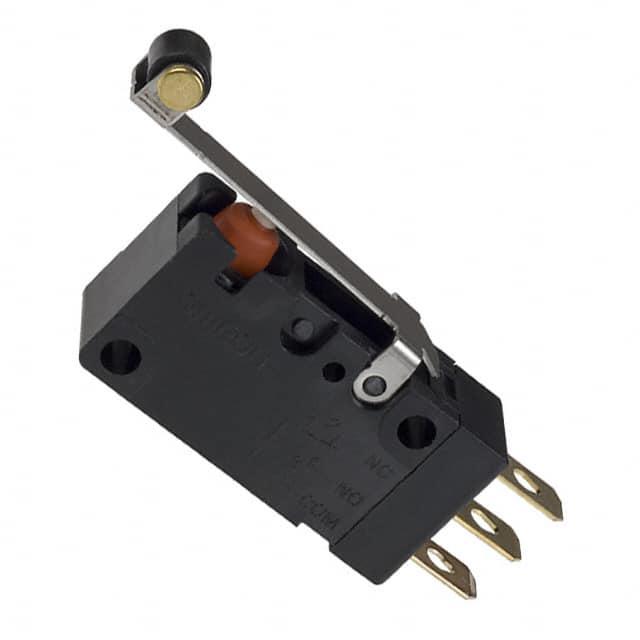

OMRON/欧姆龙 限位开关 D2VW-01L2-1HS

D2VW-01L2-1HS概述

    D2VW Sealed Miniature Basic Switch 技术手册

    1. 产品简介


    D2VW密封式微型基本开关是一种具有高环境抵抗力的紧凑型电子元器件,适用于汽车、农业机械、大型家用电器和工业设备等领域。该开关符合IP67防护等级(不包括终端模型),采用环氧树脂密封,确保在水雾或粉尘环境中稳定工作。此外,V系列内部机构提供了高精度和耐用性,安装方式与V型号相同。该开关已通过RoHS认证,确保无铅环保。

    2. 技术参数


    - 电气规格:
    - AC电压: 250 VAC
    - 额定电流: 5 A (D2VW-5系列)
    - 直流电压: 30 VDC
    - 额定电流: 0.1 A (D2VW-01系列)
    - 接触形式:
    - SPDT (单极双掷)
    - SPST-NC (单极单掷常闭)
    - SPST-NO (单极单掷常开)
    - 连接器:
    - 焊接端子 (Solder terminals)
    - 模塑引线 (Molded lead wires,长度可选300 mm 或 1,000 mm)
    - 工作环境:
    - 工作温度范围: -40°C 至 +85°C
    - 工作湿度范围: 最大95%(+5°C至+35°C)
    - 耐用性:
    - 机械操作寿命: 最小10,000,000次操作 (每分钟60次)
    - 电气操作寿命: 最小100,000次操作 (每分钟30次)

    3. 产品特点和优势


    - 防水防尘: 符合IP67防护标准,适用于恶劣环境。
    - 高精度和耐用性: V系列内部机制保证高精度和长寿命。
    - 广泛适用: 适合多种工业和消费应用,如汽车、农业设备等。
    - 环保认证: RoHS合规,符合国际环保要求。

    4. 应用案例和使用建议


    - 应用案例:
    - 汽车座椅位置传感器
    - 农业机械操作杆
    - 大型家电内部控制开关
    - 使用建议:
    - 正确安装: 使用M3螺钉固定开关,扭力应在0.39至0.59 N·m之间。
    - 避免侧向力: 对于针销推杆型号,避免从侧面施加力,以免损坏推杆或影响密封效果。
    - 注意焊接: 确保焊接温度在350至400°C范围内,并在焊接后1分钟内不施加外力。

    5. 兼容性和支持


    - 兼容性: UL/CSA批准版本采用UL批准的电线 (AWG20 UL1015)。
    - 支持: 如需更多细节,请联系OMRON销售代表。

    6. 常见问题与解决方案


    - Q: 开关在高温环境下使用时表现如何?
    - A: 开关在0至85°C温度范围内仍能正常工作,建议查阅详细测试条件。

    - Q: 如何正确处理焊接引线?
    - A: 插入引线导体穿过端子孔,使用铁尖温度350至400°C进行焊接,5秒内完成并保持1分钟后无外力。

    7. 总结和推荐


    D2VW密封式微型基本开关凭借其卓越的防水防尘能力、高精度和耐用性,非常适合在各种工业和消费应用中使用。该产品具备良好的电气性能和宽泛的工作温度范围,特别适合需要高环境抵抗力的应用场合。总的来说,这款开关是一款高性能、可靠的产品,强烈推荐用于需要高精度和耐用性的应用场景。

D2VW-01L2-1HS参数

参数
最小行程 1.6mm
操作力 1.2N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 100mA
电气寿命 1000000Cycles
机械寿命 10000000Cycles
长*宽*高 15.9mm*10.3mm*33mm
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 托盘

D2VW-01L2-1HS厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D2VW-01L2-1HS数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D2VW-01L2-1HS D2VW-01L2-1HS数据手册

D2VW-01L2-1HS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 7.1875 ¥ 60.8781
25+ $ 6.4855 ¥ 53.9243
50+ $ 6.2457 ¥ 51.9304
100+ $ 5.9784 ¥ 49.6816
300+ $ 5.9186 ¥ 48.467
500+ $ 5.8975 ¥ 48.2942
1000+ $ 5.8975 ¥ 48.2942
库存: 1354
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 304.39
