D4NL-2DFA-B

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Off DPST-NC x 2 30.59N 1000000Cycles 500000Cycles 螺纹安装 91.5mm(长度)*95mm(高度)
供应商型号: 653-D4NL-2DFA-B
供应商: Mouser
标准整包数: 1

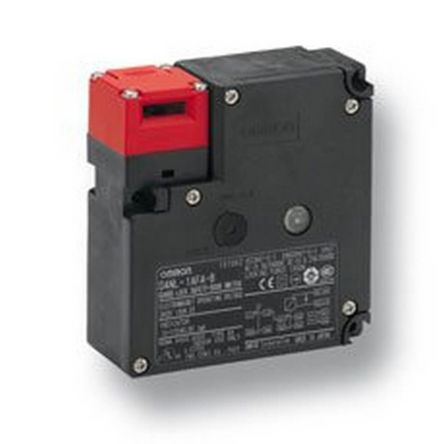

OMRON/欧姆龙 限位开关 D4NL-2DFA-B

D4NL-2DFA-B概述

    G15 安全互锁开关:D4NL 系列

    产品简介


    D4NL系列安全互锁开关是市场上最畅销的产品之一,提供多种紧凑型多触点模型。这些开关具有可选择的操作钥匙插入方向和可调节安装,确保了安装的灵活性。内置开关采用多触点结构设计,具备强大的门保持力(至少1300牛顿)。此外,它们可以应用于标准负载和微小负载,并且具备M20导管尺寸。IP67防护等级也使其适用于各种环境。此外,多种金属头可供选择,使得D4NL系列产品非常灵活并适应不同的应用场景。

    技术参数


    - 电气特性
    - 额定操作电流(Ie):交流电路中为3A,直流电路中为0.27A。
    - 额定操作电压(Ue):交流电路中为240V,直流电路中为250V。
    - 其他规格
    - 型号分类:D4NL-□□□□-□,具体型号包括:D4NL-□AF□-□、D4NL-□BF□-□等。
    - 尺寸和重量:外形尺寸及安装孔的位置均标准化,详细尺寸请参见官方技术文档。
    - 安装方式:具备四向头部安装可能,并且有金属和塑料两种材质选项。
    - 导电连接:不同型号具备不同数量的常闭/常开触点配置,如1NC/1NO+1NC/1NO、2NC+1NC/1NO等。

    产品特点和优势


    D4NL系列开关的特点在于其紧凑的设计和高可靠性。它们的应用领域广泛,包括但不限于机械制造、自动化设备、医疗设备等。产品优势体现在:
    - 操作灵活性:具备可选的操作钥匙插入方向和调整式安装,方便用户根据需求进行安装。
    - 多重保护机制:不仅具备直接开门的安全机制,还提供了多种触点组合形式,以应对不同应用场景下的负载需求。
    - 高效认证:该产品通过了多项国际认证标准,包括TUV SUD、UL 508、CSA C22.2 No. 14、CCC(GB14048.5)、KOSHA EN60947-5-1等。

    应用案例和使用建议


    D4NL系列开关已经在多个领域得到了应用,例如自动化生产线中的安全门监控系统。在实际应用中,用户可以根据设备的具体需求选择合适的触点配置和安装方式。建议在初次安装时确认所有接触点的工作状态,以确保系统正常运行。此外,在处理紧急情况时,可通过释放钥匙迅速打开安全门,保障人员和设备的安全。

    兼容性和支持


    D4NL系列开关具有广泛的兼容性,可以与其他符合相关标准的组件无缝对接。制造商提供了详尽的技术支持文档和服务,用户可以通过访问官方网站www.sti.com获取更多相关信息和支持服务。

    常见问题与解决方案


    - 问题1: 如何正确选择D4NL系列开关的型号?
    - 解答: 根据您的应用需求选择合适的触点配置和额定电压,同时考虑安装方式和尺寸要求。官方文档和销售人员将为您提供进一步指导。

    - 问题2: 开关安装过程中需要注意哪些事项?
    - 解答: 在安装前务必检查所有配件齐全且完好无损;安装时需按照说明书指示确保正确接线;安装完毕后需要进行必要的测试以确保开关正常工作。

    总结和推荐


    D4NL系列安全互锁开关以其出色的性能和广泛的适用范围,在工业控制和自动化领域展现出卓越的应用价值。我们强烈推荐该产品给需要高可靠性和多功能性的应用场景。如果您有任何疑问或需要进一步的帮助,请随时联系我们的技术支持团队。

D4NL-2DFA-B参数

参数
最小行程 -
操作力 30.59N
开关功能 On-Off
开关配置 DPST-NC x 2
执行器角度 -
电流额定值 -
电气寿命 500000Cycles
机械寿命 1000000Cycles
长*宽*高 91.5mm(长度)*95mm(高度)
安装方式 螺纹安装
零件状态 在售
包装方式 散装

D4NL-2DFA-B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D4NL-2DFA-B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D4NL-2DFA-B D4NL-2DFA-B数据手册

D4NL-2DFA-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
