D4NL-1AFA-B

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 电磁安全门开关, D4NL系列, 电动解锁
供应商型号: ET-326471
供应商: 海外现货
标准整包数: 1

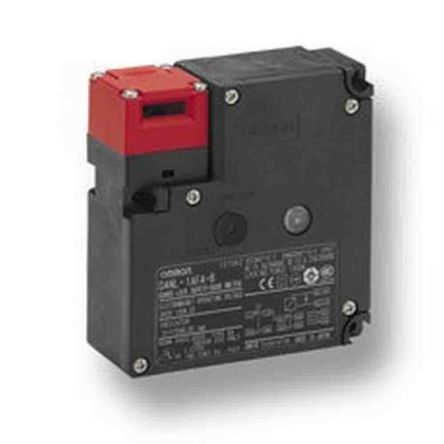

OMRON/欧姆龙 限位开关 D4NL-1AFA-B

D4NL-1AFA-B概述

    CSMD4NLDSE81:Guard Lock Safety-door Switch

    产品简介


    Guard Lock Safety-door Switch(型号:D4NL)是一款高销量的装置,适用于多种紧凑型多接触点的设计。该产品可以灵活安装,并支持多种操作键插入方向和调节安装,确保了其广泛的适用范围。内置开关采用多接触结构设计,具备至少1300牛的锁止力,可用于标准负载或微负载的检测,且管线尺寸达到M20。其防护等级为IP67,符合ISO 14119标准,同时提供了各种金属头选项。

    技术参数


    - 工作环境:防护等级为IP67,符合ISO 14119标准,防护等级测试依据EN60947-5-1标准进行。
    - 额定频率:50/60 Hz
    - 绝缘电阻:最小值为100 MΩ(在500 V DC下)
    - 温度范围:-10°C至55°C,无结冰
    - 湿度范围:最大值95%
    - 额定电流:1 NC/1 NO + 1 NC/1 NO 的组合中,交流电120V时最大可承受10A负载,直流电125V时最大可承受2.5A负载
    - 耐用性:机械操作至少100万次,电气操作至少50万次(在3A电阻负载下,250V AC条件下)
    - 保持力:至少1300 N
    - 直接打开力:最小60 N(EN60947-5-1)
    - 直接打开行程:最小10 mm(EN60947-5-1)

    产品特点和优势


    Guard Lock Safety-door Switch D4NL的主要优势在于其多样化的配置,可以根据具体的应用需求选择不同类型的锁和释放方式。此外,它还具备高耐用性和IP67防护等级,能够在恶劣的工作环境中保持可靠的性能。其标准和认证的完整性使其适用于各种工业安全场景。

    应用案例和使用建议


    D4NL可以用于安全门控制系统中,例如自动化生产线、危险气体储存室、高风险操作区域等。在这些应用中,该产品通过多种配置保证了门的安全锁定,防止意外开启导致的事故。使用时应注意避免外来材料进入头端的钥匙孔,以免损坏设备。

    兼容性和支持


    - 兼容性:适用于10A的短路保护装置,且与各种工业控制系统兼容。
    - 支持:产品信息可以在OMRON官网获取最新认证信息。对于定制需求,可以咨询当地OMRON代表获取更多帮助。

    常见问题与解决方案


    1. 问题:D4NL工作不正常。
    - 解决方案:检查所有连接是否正确,确保没有接触不良。
    2. 问题:开关损坏或误操作。
    - 解决方案:确认是否存在外部杂物进入头部钥匙孔的情况,必要时更换防尘塞。

    总结和推荐


    Guard Lock Safety-door Switch D4NL是一款功能全面、可靠性强的产品,特别适合需要高度安全性的应用场合。无论是从防护等级还是操作稳定性来看,该产品都是一个非常值得推荐的选择。无论是在复杂的自动化生产线还是在其他要求严格的环境中,D4NL都能够提供可靠的安全保障。

D4NL-1AFA-B参数

参数
电气寿命 500000Cycles
机械寿命 1000000Cycles
最小行程 -
操作力 30.59N
开关功能 Off-On,On-Off
开关配置 DPST-NO/NC (DB/DM) x 2
执行器角度 -
电流额定值 3A(AC),270mA(DC)
长*宽*高 91.5mm*88.5mm*95mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

D4NL-1AFA-B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D4NL-1AFA-B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D4NL-1AFA-B D4NL-1AFA-B数据手册

D4NL-1AFA-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
