G9TAU1ATHDC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 自由悬挂 38.6mm*18mm*33.5mm
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 其他继电器 G9TAU1ATHDC12

G9TAU1ATHDC12概述

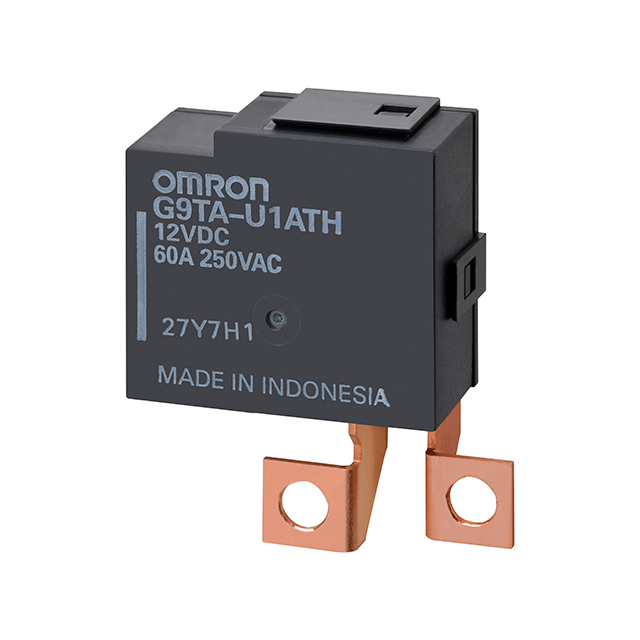

    G9TA AC Power Latching Relay 技术手册

    1. 产品简介


    G9TA AC Power Latching Relay 是一种高功率开关继电器,适用于工业控制、智能仪表、光伏逆变器和电动汽车充电等领域。该继电器以其紧凑尺寸、高功率切换能力以及强磁保持力等特点而著称,能够在各种严苛环境下提供可靠的电力控制。

    2. 技术参数


    - 额定电压: 12 VDC
    - 额定电流:
    - 单线圈: 83 mA (接触电阻≤2 mΩ)
    - 双线圈: 217 mA (接触电阻≤2 mΩ)
    - 必须设置电压: 最大值为额定电压的80%
    - 最大电压: 额定电压的110%
    - 功耗:
    - 单线圈: 约1.0 W
    - 双线圈: 约2.6 W
    - 耐压能力:
    - 线圈与触点间: 4,000 VAC (1分钟)
    - 同极触点间: 1,500 VAC (1分钟)
    - 冲击耐受电压: 线圈与触点间6 kV
    - 绝缘电阻: 最小值为1,000 MΩ
    - 抗振动能力:
    - 毁坏极限: 10至150至10 Hz (恒定振幅0.075 mm; 高于60 Hz时为恒定加速度9.8 m/s²)
    - 误操作极限: 10至55至10 Hz (单振幅0.75 mm)
    - 抗冲击能力:
    - 毁坏极限: 1,000 m/s²
    - 误操作极限: 100 m/s²
    - 使用寿命:
    - 机械: 最小100,000次操作 (每小时7,200次)
    - 电气: 最多5,000次操作 (带负载电阻后,再进行最多5,000次电感负载操作)

    3. 产品特点和优势


    - 高功率切换: 60 A的最大切换电流,在250 VAC下能稳定工作。
    - 紧凑设计: 具有极高的空间利用率,适合紧凑的设备设计。
    - 低接触电阻: 接触电阻小于2 mΩ,确保低损耗。
    - 强磁保持力: 能够有效抵抗振动,提高可靠性。
    - 多种安装方式: 提供螺丝固定、焊接终端及PCB终端等多种安装选项,适用范围广泛。

    4. 应用案例和使用建议


    - 应用场景: 用于智能仪表、照明控制、光伏逆变器、电动汽车充电器等领域。
    - 使用建议:
    - 确保所有螺丝拧紧到指定扭矩(M5螺丝:1.57至2.35 N·m),避免因异常发热导致烧毁。
    - 在接线时,允许适当的松弛,不要对端子施加过大的力。
    - 在运输和安装过程中,推荐先通过电源供应将继电器设置到预期状态。

    5. 兼容性和支持


    - 兼容性: 支持螺丝固定、焊接终端及PCB终端等多种连接方式。
    - 技术支持: 提供UL 508认证 (不包括PCB终端类型)。请访问制造商网站获取更多支持信息和工程数据。

    6. 常见问题与解决方案


    - Q: 继电器如何设定为预期状态?
    - A: 通过先给继电器供电来设定预期状态,以确保继电器在使用前处于正确位置。
    - Q: 什么是最小脉冲宽度和最大脉冲宽度?
    - A: 最小脉冲宽度为100 ms,最大脉冲宽度为1,000 ms。避免长时间持续激励。
    - Q: 如何确保继电器的使用寿命?
    - A: 确认实际应用中的服务寿命,因为不同的驱动电路、环境条件、频率和负载情况可能会影响其使用寿命。

    7. 总结和推荐


    综上所述,G9TA AC Power Latching Relay 是一款高性能、高可靠性的继电器产品,适用于多种工业控制和电源管理场合。其紧凑的设计、高功率切换能力和广泛的安装选项使其在市场上具有很强的竞争力。强烈推荐在需要高可靠性电力控制的应用中使用该产品。

G9TAU1ATHDC12参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 38.6mm*18mm*33.5mm
安装方式 自由悬挂
零件状态 在售
包装方式 托盘

G9TAU1ATHDC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G9TAU1ATHDC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G9TAU1ATHDC12 G9TAU1ATHDC12数据手册

G9TAU1ATHDC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
