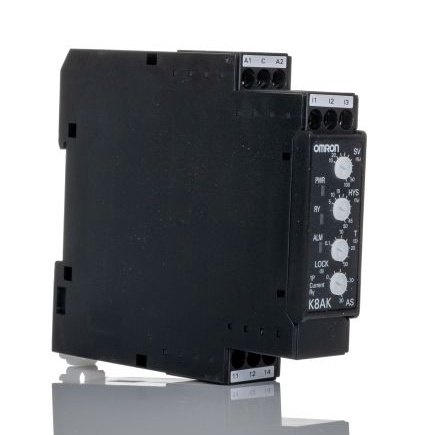

K8AK-AS2 100-240VAC

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述: Omron 控制继电器, K8AK-AS 系列, 用于电流监测, 单刀双掷, DIN 导轨安装
供应商型号: 2612113
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他工具 K8AK-AS2 100-240VAC

K8AK-AS2 100-240VAC概述


    产品简介


    单相电流继电器K8AK-AS是一种用于工业设施和设备电流监测的理想选择。其主要功能是监测过流或欠流情况,可以通过商用CT(次级侧电流范围:0到1A或0到5A)进行操作。此外,K8AK-AS还支持手动复位和自动复位两种模式,并且可以单独设置启动锁定时间和操作时间。输出为一个SPDT继电器,适用于电阻负载,额定值为5A/250VAC。

    技术参数


    | 参数 | 描述 |

    | 输入范围 | 0到20mA AC/DC,10到100mA AC/DC,50到500mA AC/DC;0.1到1A AC/DC,0.5到5A AC/DC,0.8到8A AC/DC;10到100A AC,20到200A AC |
    | 工作电压 | 24VAC/DC,100到240VAC |
    | 额定输入电流 | 5A(250VAC电阻负载),30VDC电阻负载 |
    | 过载容量 | 120%连续输入,150%输入1秒;120%输入30秒,200%输入600秒 |
    | 操作值设定范围 | 10%至100%最大设定值 |
    | 复位值设定范围 | 5%至50%操作值 |
    | 操作时间设定范围 | 0.1至30秒 |
    | 启动锁定时间设定范围 | 0至30秒 |
    | 环境温度范围 | 工作温度:-20至60℃(无冷凝或结冰);存储温度:-25至65℃(无冷凝或结冰) |
    | 相对湿度范围 | 工作湿度:25%至85%(无冷凝);存储湿度:25%至85%(无冷凝) |

    产品特点和优势


    K8AK-AS的最大特点是其宽泛的输入范围,适用于不同规模的电流检测需求。通过配合OMRON的K8AC-CT200L电流互感器(CT),它可以处理高达200A的电流。此外,其内置的自复位功能使其在多种应用中具备出色的灵活性和可靠性。同时,支持手动和自动复位的切换机制提高了系统的可调性。

    应用案例和使用建议


    应用案例
    - 电机过载保护:对于一个额定电流为5A的电机,可以使用K8AK-AS3进行监控。设定过电流检测的值为额定电流的25%,启动锁定时长可以根据实际启动电流持续时间来调整。例如,如果启动电流持续时间为10秒,则将启动锁定时长设为10秒。
    - 工厂设备电流监控:在工厂环境中,可以使用K8AK-AS系列继电器监测各类机器设备的电流状态,以确保设备运行安全。
    使用建议
    - 对于高启动电流的电机,应选用K8AK-AS3并配合CT使用,以避免因过流导致的损坏。
    - 定期检查连接线和CT的状态,确保没有磨损或松动。
    - 在实际安装时,考虑到继电器的尺寸和安装距离要求,合理布局以避免相互干扰。

    兼容性和支持


    K8AK-AS系列产品设计用于工业设备的电流监测,与商用CT兼容。此外,还可以配合OMRON的K8AC-CT200L电流互感器一起使用,适用于多种工业场合。制造商提供详细的技术文档和支持服务,确保用户能够正确安装和维护产品。

    常见问题与解决方案


    - Q: 如何设置过电流检测的阈值?
    - A: 使用电流旋钮(SV)将电流设定为额定值的10%至100%之间,然后输入信号直至报警指示灯闪烁,这表示设定值与输入值匹配。

    - Q: 如何设定启动锁定时间?
    - A: 使用启动锁定旋钮(LOCK)设定启动锁定时间至0至30秒之间,当输入电流达到设定值的30%以上时,启动锁定计时器开始计时。

    总结和推荐


    综上所述,K8AK-AS系列继电器以其广泛的应用范围、灵活的设定方式和卓越的性能表现,在工业设施和设备的电流监测领域表现出色。尤其是K8AK-AS3型号,特别适合需要处理大电流和高启动电流的应用场景。因此,我们强烈推荐使用此产品。

K8AK-AS2 100-240VAC参数

参数
长*宽*高 100mm*22.5mm*90mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

K8AK-AS2 100-240VAC厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

K8AK-AS2 100-240VAC数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他工具 OMRON/欧姆龙 K8AK-AS2 100-240VAC K8AK-AS2 100-240VAC数据手册

K8AK-AS2 100-240VAC封装设计

查看详情并下载
Symbol
Footprint
3D Model
