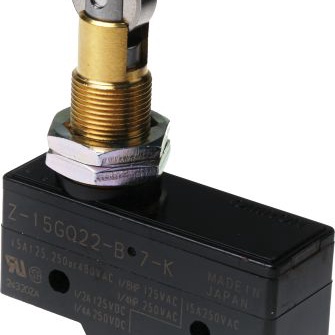

Z-15GQ22-B7-K

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 滚轮柱塞式, IP00, 最大250V直流
供应商型号: 4549041
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 限位开关 Z-15GQ22-B7-K

Z-15GQ22-B7-K概述


    产品简介


    本产品是一款通用型基本开关(General-purpose Basic Switch),在市场上有着广泛的应用,尤其以高精度和多样性著称。它提供多种接触形式选择,包括基本型、双接触型、保持型以及可调间隙型。此外,还有一系列适用于微负载的标准型号以及采用安全端子保护罩的模压终端型产品。

    技术参数


    - 切换容量:高达15A,具备高重复精度。
    - 接触形式:多种选择,包括基本型、双接触型、保持型及可调间隙型。
    - 额定电流:不同型号支持不同的电流等级,从微负载到大容量不等。
    - 电气特性:交流(AC)和直流(DC)应用下的最大电流值分别为15A、6A等。
    - 环境条件:工作温度范围为-25°C至80°C(无冰冻),湿度范围为35%至85%RH(一般型)、35%至95%RH(防水型)。

    产品特点和优势


    该产品具有如下显著特点:
    - 宽广的接触间隙选择:提供0.20mm至1.8mm的不同接触间隙,适应不同应用需求。
    - 可靠的微负载切换:特别是双接触型产品能够确保高度可靠的微负载切换。
    - 高抗振性能:符合恶劣环境下的耐用性要求。
    - 防水设计:配备橡胶护套和密封胶填充,增强防水性能,适用于更多应用场景。

    应用案例和使用建议


    应用案例
    - 工业自动化控制:用于自动装配线中的感应开关。
    - 家用电器:作为冰箱门开合传感器。
    - 汽车电子系统:作为车内控制面板按钮。
    使用建议
    - 环境适应性:根据具体应用环境选择适合的防护等级(如IP62防水型)。
    - 负载匹配:根据负载大小选择合适的电流和电压等级,避免过载。

    兼容性和支持


    - 兼容性:该产品与多种标准连接器和终端兼容,便于集成于不同类型的电路板。
    - 技术支持:制造商提供详细的技术文档和客户支持服务,帮助用户进行选型和安装指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关动作不稳定 | 检查安装是否正确,重新调整安装位置或更换弹簧。 |
    | 接触电阻过高 | 清理接触点上的氧化物或污垢,确保良好接触。 |
    | 切换频率超出规定范围 | 调整工作频率,减少操作次数,避免过早损坏。 |

    总结和推荐


    综上所述,这款通用型基本开关凭借其广泛的适用范围、可靠的性能以及出色的环境适应能力,在众多应用场景中展现出强大的竞争力。强烈推荐在工业自动化、家电控制等领域选用此产品,以实现高效稳定的开关控制。

Z-15GQ22-B7-K参数

参数
最小行程 -
操作力 3.43N
开关功能 ON - (OFF),OFF - (ON)
开关配置 SPDT
执行器角度 -
电流额定值 15A
电气寿命 500000Cycles
机械寿命 10000000Cycles
长*宽*高 49.2mm*25.5mm*17.45mm
安装方式 螺纹安装,面板安装
应用等级 工业级

Z-15GQ22-B7-K厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15GQ22-B7-K数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15GQ22-B7-K Z-15GQ22-B7-K数据手册

Z-15GQ22-B7-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
