Z-15GK3A55-B5V

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 5.4N 3.5mm 20000000Cycles 500000Cycles 15A(AC),6A(DC) SPDT 底座安装,螺纹安装 81.6mm(长度)*59.4mm(高度)
供应商型号: Z10582-ND
供应商: Digi-Key
标准整包数: 1

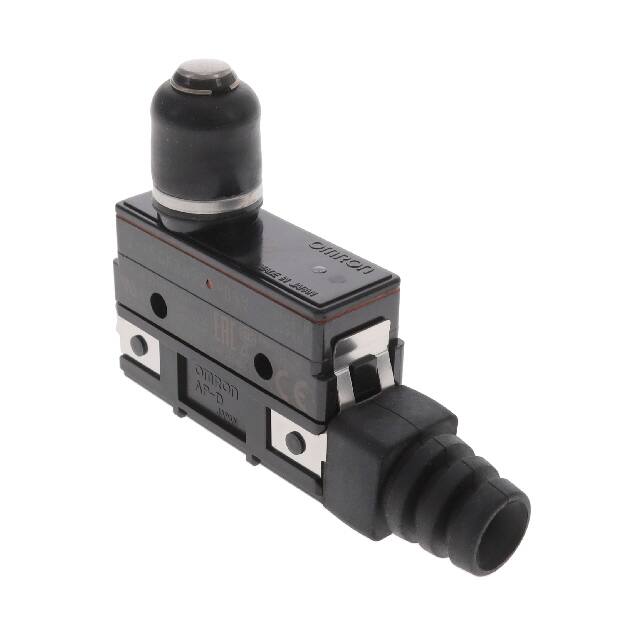

OMRON/欧姆龙 限位开关 Z-15GK3A55-B5V

Z-15GK3A55-B5V概述


    产品简介


    这款通用型基础开关(CSMZDSE44)是一款高精度、广泛应用的基础开关,以其大容量切换能力和多样化的接触形式受到市场广泛认可。它适用于多种应用领域,包括但不限于工业控制、家用电器、自动化系统等。产品系列包括基本型、分段接触型、保持接触型及可调接触间隙型,满足不同微负载需求。

    技术参数


    - 额定电流:15A
    - 接触形式:基本型、分段接触型、保持接触型及可调接触间隙型
    - 微负载系列:采用横梁型金合金触点,确保微负载下的高可靠性操作
    - 接触间隙:
    - H2:0.20mm(超高灵敏度)
    - H:0.25mm(高灵敏度,微负载电压电流负载)
    - G:0.5mm(标准)
    - E:1.8mm(高容量)
    - 防水功能:橡胶靴盖和粘合填充物提高了防滴水能力
    - 机械耐久性:
    - 接触间隙G、H:20,000,000次操作
    - 接触间隙E:300,000次操作
    - 电气耐久性:
    - 接触间隙G、H:500,000次操作
    - 接触间隙E:100,000次操作
    - 绝缘电阻:≥100MΩ(500VDC)
    - 介电强度:同极之间耐压 ≥1000VAC(1分钟)

    产品特点和优势


    - 大容量切换能力:最大切换电流可达15A,适用于多种高负载场合。
    - 多样化接触形式:提供基本型、分段接触型、保持接触型及可调接触间隙型等多种选择。
    - 高可靠性和稳定性:通过金合金触点设计,确保在微负载条件下的高可靠性操作。
    - 防滴水保护:具有橡胶靴盖和粘合填充物,提高了产品的防水性能。
    - 宽广的工作温度范围:一般用途为-25°C至80°C,防水型为-15°C至80°C,适用于各种环境。

    应用案例和使用建议


    - 工业控制:用于控制生产线上的电动机和其他设备。
    - 家用电器:应用于家电设备的电路控制系统中,如空调、冰箱等。
    - 自动化系统:可以作为传感器信号传输的关键部件。
    使用建议:
    - 在安装时确保连接稳固,避免松动导致接触不良。
    - 对于高负载设备,建议使用E型(1.8mm)接触间隙型号,以确保安全可靠的运行。
    - 定期检查设备,特别是接线端子部分,确保无氧化或腐蚀情况。

    兼容性和支持


    - 兼容性:该产品具有良好的兼容性,可以与其他标准电气设备配合使用。
    - 技术支持:用户可以通过访问OMRON官方网站获取最新的认证信息和技术支持。

    常见问题与解决方案


    - 问题1:接通后无法切换到另一状态。
    - 解决方法:检查接触间隙是否设置正确,确保触点没有损坏。
    - 问题2:频繁触发故障。
    - 解决方法:确认负载电流是否超过规定值,如有需要更换合适规格的产品。

    总结和推荐


    总体来说,这款通用型基础开关(CSMZDSE44)凭借其高精度、大容量切换能力以及丰富的应用案例,成为市场上的一款热门产品。对于需要高性能、高稳定性的应用场合,强烈推荐使用该产品。希望本文能够帮助您更好地了解并应用该产品。

Z-15GK3A55-B5V参数

参数
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
机械寿命 20000000Cycles
最小行程 3.5mm
操作力 5.4N
长*宽*高 81.6mm(长度)*59.4mm(高度)
通用封装 SPDT
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装
