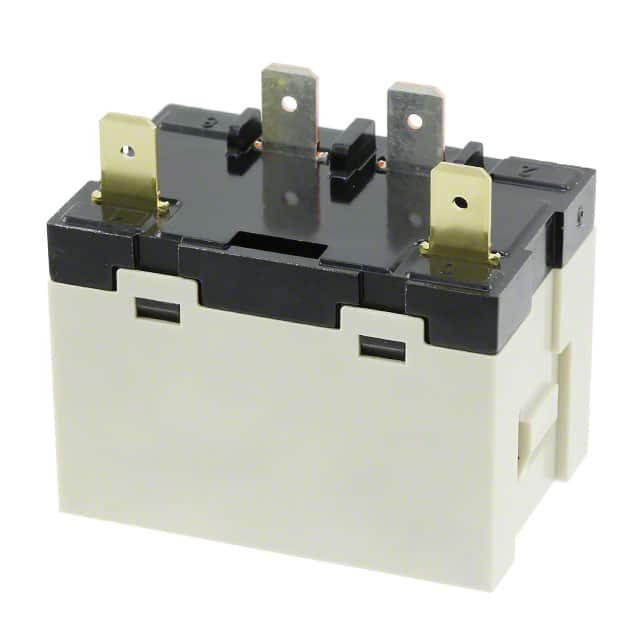

G7L-1A-T-J-CB AC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 底座安装 52.5mm*55.5mm*53mm
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 其他继电器 G7L-1A-T-J-CB AC24

G7L-1A-T-J-CB AC24概述

    G7L Power Relay 技术手册

    1. 产品简介


    G7L系列继电器是高容量、高耐压的继电器,适用于瞬间电压下降的情况。这类继电器主要用于交流电源控制,能够广泛应用于空调压缩机、加热控制器、电动工具或电机控制器、热水器功率控制器、干燥机功率控制器、复印机和传真机等办公设备中的照明控制器、食品加工设备的包装机功率控制器、微波炉中的磁控管控制器以及不间断电源(UPS)中的功率控制器等领域。

    2. 技术参数


    - 开关容量:
    - 最大切换电流:30A(220VAC),25A(220VAC),20A(220VAC)
    - 最大切换电压:250VAC
    - 线圈额定电压: 12VAC至240VAC、6VDC至220VDC
    - 工作温度范围: -25°C至60°C
    - 接触形式: SPST-NO(单极单掷)或DPST-NO(双极单掷)
    - 终端类型: 快速连接端子、螺钉端子、PCB端子
    - 绝缘电阻: 最小值1000MΩ
    - 耐电压强度:
    - 线圈与触点间:最小4000VAC,50/60Hz,持续1分钟
    - 触点相同极性间:2000VAC,50/60Hz,持续1分钟
    - 不同极性的触点间:最小10000VAC,50/60Hz,持续1分钟
    - 振动和冲击抗性:
    - 振动破坏极限:10至55Hz,单振幅0.75mm(双振幅1.5mm)
    - 冲击破坏极限:1000m/s²
    - 机械寿命: 至少100万次操作(1800次/小时)
    - 电寿命: 至少10万次操作(1800次/小时,负载条件下)

    3. 产品特点和优势


    G7L系列继电器具备以下显著优势:
    - 高可靠性: 可承受高达50%的瞬时电压下降而不会产生触点颤动。
    - 紧凑设计: 小型尺寸使继电器具有最高的切换功率,特别是在感性负载下表现优异。
    - 安全材料: 所有的绝缘材料均采用阻燃材料(UL94V-0级),提高了安全性。
    - 灵活的安装方式: 可选择快速连接端子、螺钉端子或PCB端子,并支持E-支架、上支架及DIN轨道安装。
    - 认证标准: 符合UL、CSA、TUV认证,符合IEC950标准,确保产品在全球市场的通用性。

    4. 应用案例和使用建议


    - 空气压缩机和加热控制器: G7L继电器可以用于空气压缩机的控制和加热控制器,保证电路的稳定性和安全性。
    - 电动工具和电机控制器: 通过G7L继电器的高效控制,可以显著提高电动工具的运行效率。
    - 热水器和干燥机功率控制器: 继电器在这些应用中的快速切换能力确保了系统的稳定运行。
    - 照明控制系统: G7L继电器可应用于办公室设备如复印机和传真机中的照明控制系统。
    - 食品加工设备: 为食品加工设备提供可靠的电源控制。
    - 微波炉磁控管控制: 磁控管需要频繁的开关控制,G7L继电器可以满足这一需求。
    - 不间断电源(UPS): 在系统出现故障时,G7L继电器能快速切换到备用电源,保护设备的安全运行。
    使用建议:
    - 瞬时电压下降应对: G7L继电器能够在瞬时电压下降高达50%的情况下保持正常工作,特别适合于频繁出现瞬时电压波动的应用环境。
    - 紧凑设计应用: G7L系列的小巧尺寸使其在空间有限的应用环境中非常实用,例如在办公室设备和工业控制系统中。
    - 多重安装选项: 支持多种安装方式,用户可以根据具体的应用需求选择最适合的安装方式。

    5. 兼容性和支持


    - 兼容性: G7L继电器支持多种终端类型(快速连接端子、螺钉端子、PCB端子),并提供了E-支架、上支架和DIN轨道安装选项,确保其与不同设备的兼容性。
    - 支持服务: 提供详尽的技术手册和支持文档,帮助用户正确安装和使用。此外,厂商还提供配件如E-支架、适配器和前连接插座等,以方便用户的定制化需求。

    6. 常见问题与解决方案


    - 问题1: 如何处理测试按钮?
    - 解决方案: 测试按钮仅用于继电器电路测试,不应尝试使用测试按钮来切换负载。按压测试按钮将导致触点接通。

    - 问题2: 如何正确焊接PCB端子?
    - 解决方案: 手动焊接PCB端子,焊接温度不超过380℃,焊接时间不超过10秒。避免整个继电器被清洗,因为它没有密封结构。
    - 问题3: 继电器的额定电流如何确定?
    - 解决方案: 额定电流取决于所使用的具体型号。根据产品手册中的表格,确保在指定的工作条件下选择合适的型号。

    7. 总结和推荐


    综上所述,G7L系列继电器以其卓越的性能和广泛的适用范围,成为各种应用场合的理想选择。其在应对瞬时电压波动、高可靠性、安全性等方面的优势,使得它在空调、加热控制器、电动工具和电机控制器等领域的应用中表现出色。因此,强烈推荐使用G7L系列继电器。

G7L-1A-T-J-CB AC24参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 52.5mm*55.5mm*53mm
安装方式 底座安装
零件状态 在售
包装方式 散装
