V10G21C25K

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 1.25N 1.6mm 50000000Cycles 300000Cycles 10A SPDT 底座安装 48.4mm(长度)*24.2mm(高度)
供应商型号:
供应商:
标准整包数: 0

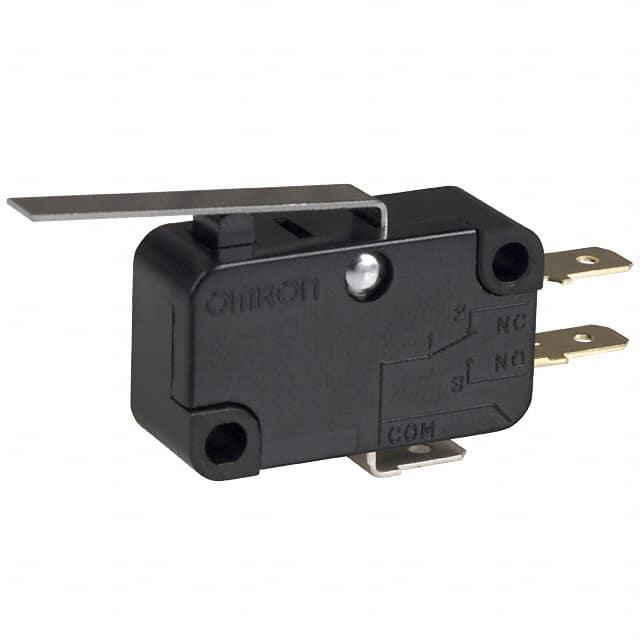

OMRON/欧姆龙 限位开关 V10G21C25K

V10G21C25K概述

    Snap Action Switch V 产品概述

    1. 产品简介


    Snap Action Switch V 是一款通用型快速切换开关,广泛应用于工业标准设计中。该产品具备多种型号,支持不同类型的接线方式,具有10A/15A的额定电流等级。这款开关的机械寿命超过5000万次操作,表现出色且符合RoHS环保要求。

    2. 技术参数


    - 额定电流:15A (250VAC),10A (250VAC)
    - 操作频率:机械 600次/分钟,电气 60次/分钟
    - 接触电阻:最大15mΩ(初始),30mΩ(初始)
    - 绝缘电阻:最小100MΩ,测试电压为500VDC
    - 耐压强度:非连续端子间1000VAC,每个端子与地之间1500VAC
    - 振动:双幅1.5mm,频率范围10-55Hz
    - 冲击:机械耐用性1000m/s²(约100g),故障耐受性300m/s²(约30g)
    - 工作温度:-25°C 至 80°C
    - 湿度:最大85%RH
    - 使用寿命:机械 50,000,000 次,电气 100,000 次(15A),300,000 次(10A)
    - 重量:约6.2g(针型弹片)

    3. 产品特点和优势


    - 高可靠性:超过5000万次的机械操作寿命
    - 快速响应:操作速度可达1m/s(0.004至39.4英寸/秒)
    - 环境适应性强:可在-25°C至80°C的温度范围内工作
    - 广泛认证:UL、CSA认证,符合IEC 1058-1和EN 61058-1标准

    4. 应用案例和使用建议


    Snap Action Switch V 可用于各种自动化设备中,如机器工具、自动门、电动车辆等。例如,在电动车辆中,它可以用于检测门的开关状态或安全系统中的紧急停机按钮。在实际使用时,建议按照安装说明正确安装,确保操作体对准自由位置,以保证最佳操作效果。

    5. 兼容性和支持


    该产品支持多种接线方式,包括焊锡端子、快接端子和螺钉端子。此外,Omron提供全面的技术支持和售后服务,确保客户能够顺利使用产品并获得技术支持。

    6. 常见问题与解决方案


    - 问题1:开关操作速度过慢
    - 解决方法:检查操作体是否安装正确,确保没有阻碍自由位置的操作力。
    - 问题2:接触电阻过高
    - 解决方法:清洁触点,确保触点无污染或氧化层。
    - 问题3:开关寿命短
    - 解决方法:确保开关不被过度操作或在极端环境下使用。

    7. 总结和推荐


    综上所述,Snap Action Switch V 是一款高性能、高可靠性的开关产品,适用于广泛的工业和自动化应用场景。其出色的机械和电气性能使其在市场上具有很强的竞争力。强烈推荐在需要高可靠性和长寿命的应用中使用该产品。

V10G21C25K参数

参数
操作力 1.25N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 10A
电气寿命 300000Cycles
机械寿命 50000000Cycles
最小行程 1.6mm
长*宽*高 48.4mm(长度)*24.2mm(高度)
通用封装 SPDT
安装方式 底座安装
零件状态 在售
包装方式 托盘

V10G21C25K厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

V10G21C25K数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 V10G21C25K V10G21C25K数据手册

V10G21C25K封装设计

查看详情并下载
Symbol
Footprint
3D Model
