Z01HQB

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 2.5N 5.5mm 20000000Cycles 500000Cycles 100mA(AC/DC) SPDT 螺纹安装,面板安装
供应商型号: Z01HQB
供应商: Master
标准整包数: 1

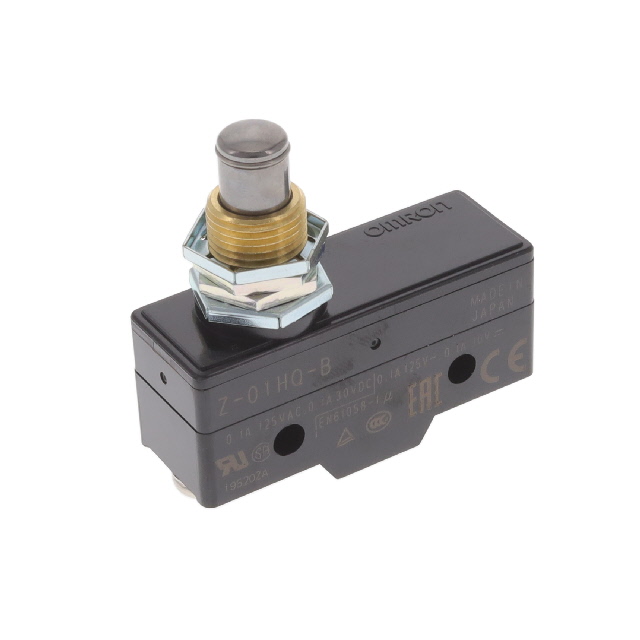

OMRON/欧姆龙 限位开关 Z01HQB

Z01HQB概述


    产品简介


    Z系列通用型基本开关
    Z系列通用型基本开关是市场上最畅销的产品之一,以其高精度和广泛的选择而著称。本系列开关提供大额定电流(15 A),具有较高的重复精度。接触形式多样化,包括基础型、双接触型、自保持型以及可调节触点间隙的类型,以满足不同的需求。此外,该系列产品还提供了针对微小负载的标准型号以及带保护盖的安全端子型号,以增加设备的可靠性。

    技术参数


    - 额定电流:15 A
    - 接触间隙:0.20 mm (超灵敏型), 0.25 mm (高灵敏度、微负载型), 0.5 mm (标准型), 1.8 mm (高容量型)
    - 接触形式:基础型、双接触型、自保持型
    - 防护等级:IP00 (普通型), IP62 (防滴型,不包括端子)
    - 工作温度范围:-25°C 到 80°C (普通型), -15°C 到 80°C (防滴型)
    - 工作湿度范围:35% 到 85%RH (普通型), 35% 到 95%RH (防滴型)

    产品特点和优势


    - 大额定电流:高达15 A,适用于各种高电流需求的应用场景。
    - 多样化触点形式:多种触点形式可供选择,满足不同应用需求。
    - 微负载专用模型:采用十字型金合金触点,确保微负载下的高可靠性。
    - 防水设计:通过橡胶护套和粘合剂填充提供防水保护,增强抗滴漏能力。

    应用案例和使用建议


    应用案例:
    - 反向控制电路
    - 手动复位电路
    - 安全限位电路
    使用建议:
    - 在需要手动复位的场合使用自保持型开关,以提高系统安全性。
    - 在需要多次操作且对精度要求较高的应用中,选择带有橡胶护套的防滴型开关,以提升整体可靠性。

    兼容性和支持


    该系列开关具有良好的兼容性,可以与其他标准端子兼容。厂商提供详尽的技术支持和维护服务,包括快速响应的技术咨询和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关无法正常切换 | 检查接触间隙是否正确,必要时重新设定 |
    | 接触电阻过高 | 清理触点,必要时更换 |
    | 操作频率过高导致失效 | 减少操作频率,或者选用耐久性更高的型号 |

    总结和推荐


    Z系列通用型基本开关以其高精度、大额定电流和多样化触点形式,在各种工业和消费类电子应用中表现优异。无论是对于常规应用还是特定的高负载需求,该系列都能提供可靠的解决方案。综上所述,强烈推荐使用这款高品质的通用型基本开关。
    这篇文档详细介绍了Z系列通用型基本开关的产品特性和应用场景,并提供了丰富的技术参数和应用建议,希望对您的选型和使用提供有力的支持。

Z01HQB参数

参数
执行器角度 -
电流额定值 100mA(AC/DC)
电气寿命 500000Cycles
机械寿命 20000000Cycles
最小行程 5.5mm
操作力 2.5N
开关功能 On-Mom
开关配置 SPDT
通用封装 SPDT
安装方式 螺纹安装,面板安装
零件状态 在售
包装方式 散装

Z01HQB厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z01HQB数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z01HQB Z01HQB数据手册

Z01HQB封装设计

查看详情并下载
Symbol
Footprint
3D Model
