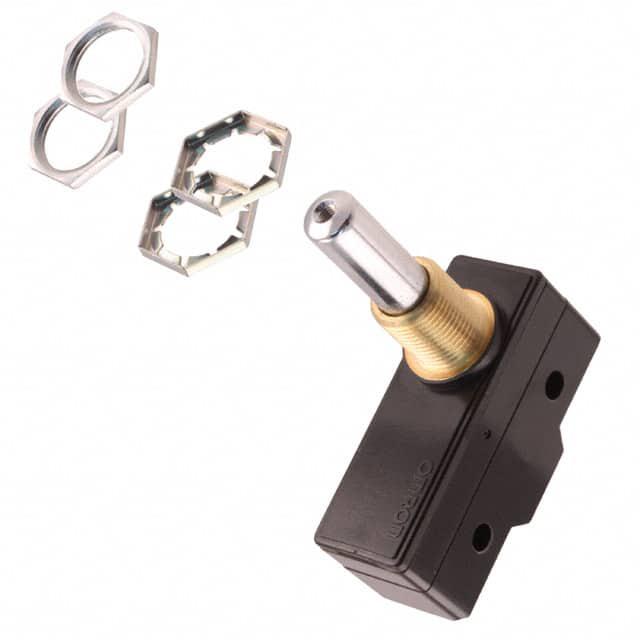

Z15GQ8B

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 柱塞式, IP00, 热固性树脂外壳, 最大250V直流
供应商型号: Z15GQ8B
供应商: Master
标准整包数: 1
OMRON/欧姆龙 限位开关 Z15GQ8B

Z15GQ8B概述

    通用型基本开关:高精度与广泛应用

    产品简介


    通用型基本开关是一种广泛应用于多种场合的电子元件,凭借其高精度和广泛的型号选择而备受青睐。该系列产品适用于各种控制电路,从微负载到高负载应用均可覆盖。通用型基本开关具有多样化的接触形式(包括基础型、分接型、保持型及可调接触间隙),以及针对不同负载等级的专用型号,如微负载标准型号和防水型成型终端型号。

    技术参数


    以下是根据技术手册中的信息总结出的主要技术规格和性能参数:
    | 参数 | 基本模型 | 分接模型 | 保持模型 |
    ||
    | 电流容量 | 15 A | 10 A | 15 A |
    | 接触间隙 | 0.5 mm(标准) | 1 mm(高容量) | 1.8 mm(高容量) |
    | 绝缘电阻 | 100 MΩ以上 | 100 MΩ以上 | 100 MΩ以上 |
    | 耐压能力 | 1,000 VAC(G/H);1,500 VAC(E/F) | 1,500 VAC(F) | 1,000 VAC(G/H);1,500 VAC(E) |
    | 操作频率 | 20次/min(电气) | 20次/min(电气) | 20次/min(电气) |

    产品特点和优势


    - 大容量切换:15 A的大电流容量使其能够处理复杂的电路负载。
    - 多样化接触形式:提供基本型、分接型、保持型及可调接触间隙等多种接触形式,适应不同应用场景。
    - 微型负载适配:专为微负载设计的标准型号采用金合金触点,确保高度可靠的操作。
    - 防护设计:配备橡胶保护靴和粘合剂填充,增加对滴水的抵抗力。部分型号还提供防滴水端子保护盖。

    应用案例和使用建议


    该系列开关广泛应用于手动复位电路、安全限位电路及其他非自动复位电路。例如,在工业自动化系统中,保持型开关可用于控制面板按钮,提供稳定的机械和电气耐用性。对于需要更高敏感度的应用,可以选择额外高灵敏度型号。
    使用建议:
    - 确保开关安装位置与电路负载匹配。
    - 在高振动环境下使用时,应选择振动和冲击耐受性更高的型号。
    - 对于精密控制应用,优先考虑使用额外高灵敏度型号以获得更好的操作精度。

    兼容性和支持


    该产品与多种控制器和其他设备兼容,可方便集成于现有系统。OMRON官网提供了详细的安装指南和技术支持,用户可以随时访问获取最新信息和更新资料。

    常见问题与解决方案


    - 问题:开关频繁跳闸
    解决方法:检查负载是否超过额定值,或尝试更换为高容量型号。
    - 问题:接触不良
    解决方法:确认连接紧固且无氧化,必要时清洁触点。
    - 问题:启动延迟
    解决方法:检查操作频率是否符合推荐值,降低频率以减少接触磨损。

    总结和推荐


    通用型基本开关凭借其大容量、多样化的设计以及卓越的防护性能,在众多应用场景中表现出色。其较高的耐用性和可靠性使得其在市场上具备较强的竞争优势。建议在需要高精度和广泛适用性的场合使用此产品,无论是工业自动化还是家用电器控制,都能提供可靠的解决方案。

Z15GQ8B参数

参数
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
机械寿命 10000000Cycles
最小行程 5.5mm
操作力 2.5N~3.5N
开关功能 On-Mom
长*宽*高 49.2mm*58mm*17.45mm
通用封装 SPDT
安装方式 螺纹安装,面板安装
零件状态 在售
包装方式 散装

Z15GQ8B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z15GQ8B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z15GQ8B Z15GQ8B数据手册

Z15GQ8B封装设计

查看详情并下载
Symbol
Footprint
3D Model
