D2VW-5L2A-1MS

产品分类: 限位开关
厂牌: OMRON/欧姆龙

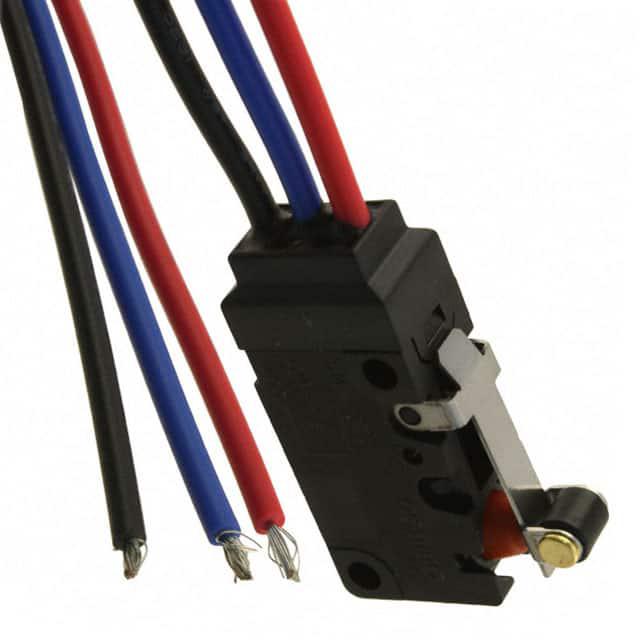

产品描述: Omron 微动开关, 短摆杆类型, 导线端, 触点额定电流 5 A @ 250 V 交流, SP-CO
供应商型号: 9863834
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 限位开关 D2VW-5L2A-1MS

D2VW-5L2A-1MS概述

    D2VW Sealed Miniature Basic Switch 技术手册

    产品简介


    D2VW 系列密封微型基本开关是一款专为高环境抵抗力设计的电子元器件。适用于汽车、农业机械、大型家用电器及工业设备等需要高度防护的应用场合。产品符合IP67标准(不包括端子部分),且通过了RoHS认证,确保环保。

    技术参数


    - 额定值:5A 250VAC,0.1A 30VDC
    - 终端类型:焊锡终端(Solder terminals)、成型导线(Molded lead wires)
    - 操作力:最大1.96N(200gf)
    - 复位力:最小0.29N(30gf)
    - 预行程:最大1.2mm
    - 过行程:最小1.0mm
    - 运动差:最大0.4mm
    - 操作位置:范围14.7±0.4mm
    - 使用寿命:机械操作10,000,000次,电气操作100,000次
    - 保护等级:IP67
    - 工作温度范围:-40°C 至 +85°C
    - 工作湿度范围:95%(+5°C至+35°C)

    产品特点和优势


    - 稳定密封:采用环氧树脂确保防水防尘,适合喷水或大量灰尘的环境。
    - 高精度和耐用性:内部机构设计保证了高精度和耐用性。
    - 广泛应用:适用于汽车、农业机械、家用电器和工业设备等领域,特别适用于高环境要求的应用场合。
    - 安全标准认证:获得UL、cUL和VDE认证。

    应用案例和使用建议


    - 汽车:用于车窗开关、车门锁等。
    - 农业机械:用于拖拉机的启动按钮、安全开关等。
    - 家用电器:用于微波炉、洗碗机等的控制面板。
    - 工业设备:用于自动控制系统、检测设备等。
    使用建议:
    - 安装时使用M3螺钉固定,紧固扭矩应在0.39至0.59N·m之间。
    - 避免从侧面施加力,以防损坏或影响密封性能。
    - 连接焊锡终端时,需确保焊接时间和温度适中,避免超过5秒或过高温度。

    兼容性和支持


    - 兼容性:产品型号丰富,可选不同类型的终端,便于集成到各种设备中。
    - 支持:咨询OMRON销售代表获取详细信息和支持服务。

    常见问题与解决方案


    - 问题1:接触不良。
    - 解决办法:检查连接是否牢固,确认焊接质量和终端类型是否匹配。
    - 问题2:外壳进水。
    - 解决办法:避免将开关置于水中或长时间浸泡在水中,仅防水测试后可达到IP67标准。
    - 问题3:接触电阻高。
    - 解决办法:清洁接触点,确保无灰尘或腐蚀物。

    总结和推荐


    D2VW系列密封微型基本开关凭借其卓越的防水防尘性能、高精度和长寿命,适用于多种高环境要求的应用场合。其广泛的适用性和良好的技术支持使其在市场上具有很高的竞争力。我们强烈推荐此产品,特别是对于那些对环境防护要求高的应用项目。
    这份技术手册提供了D2VW系列密封微型基本开关的详细信息,涵盖了产品类型、主要功能、技术参数、产品特点、应用案例、使用建议、兼容性和支持以及常见问题与解决方案。希望这些信息能帮助您更好地了解和选择这款优质的电子元器件。

D2VW-5L2A-1MS参数

参数
电气寿命 100000Cycles
机械寿命 10000000Cycles
最小行程 760μm
操作力 2.3N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 5A
长*宽*高 15.9mm*10.3mm*15.9mm
通用封装 SPDT
安装方式 导线安装,底座安装
零件状态 在售
包装方式 托盘

D2VW-5L2A-1MS厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D2VW-5L2A-1MS数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D2VW-5L2A-1MS D2VW-5L2A-1MS数据手册

D2VW-5L2A-1MS封装设计

查看详情并下载
Symbol
Footprint
3D Model
