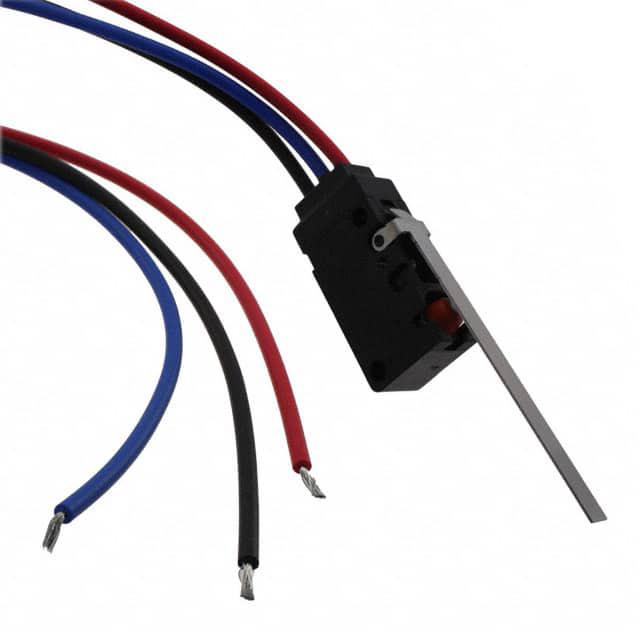

D2VW-5L1B-1MS

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 0.6N 3.2mm 10000000Cycles 100000Cycles 5A SPDT 导线安装,底座安装 27mm(高度)
供应商型号: N-D2VW-5L1B-1MS
供应商: 云汉优选
标准整包数: 1
OMRON/欧姆龙 限位开关 D2VW-5L1B-1MS

D2VW-5L1B-1MS概述

    # D2VW Sealed Miniature Basic Switch 技术手册解读

    产品简介


    D2VW 系列密封微型基础开关是一种专为高环境适应性设计的产品,符合IP67防护等级(不包括终端型号上的端子)。其环氧树脂密封确保了稳定可靠的密封性能,适用于可能接触水雾或过多灰尘的场所。本系列开关特别适合用于汽车、农用机械、大型家用电器及工业设备等需要高度环境抵抗能力的应用场景。该系列产品已达到RoHS标准要求。
    主要特点:
    - 封装特性:全封闭结构,具有优异的防水防尘性能。
    - 内部机制:采用V系列的精密机构,确保高精度和耐用性。
    - 应用范围:广泛应用于汽车、农业设备、家用电器和工业设备等领域。

    技术参数


    以下是D2VW系列密封微型基础开关的关键技术规格:
    | 参数类别 | 规格 |

    | 额定电压 | 250VAC(5A)/30VDC(0.1A) |
    | 防护等级 | IP67 |
    | 工作温度范围 | -40°C至+85°C |
    | 操作频率 | 机械:300次/分钟;电气:60次/分钟 |
    | 接触电阻 | 终端型:<50mΩ;线缆型:<100mΩ |
    | 耐振动 | 10到55Hz,1.5mm双振幅 |
    | 耐冲击 | 最大1000m/s²(约100G) |
    | 寿命 | 机械:10,000,000次;电气:100,000次 |

    产品特点和优势


    D2VW系列密封微型基础开关具有以下显著特点和优势:
    - 卓越的密封性能:通过环氧树脂封装,有效防止水分和灰尘侵入。
    - 高可靠性:V系列内部机构保证了长期使用的稳定性与准确性。
    - 广泛的适用性:适用于多种恶劣环境下的应用场景,如汽车制造、农业机械及工业自动化等领域。
    - 环保合规:完全符合RoHS标准,满足现代环保要求。
    应用案例与使用建议
    应用案例
    - 汽车领域:可用于车内按钮控制模块中,提供可靠的位置反馈信号。
    - 家电行业:作为洗衣机门锁开关的一部分,确保安全操作的同时增强耐用性。
    - 工业控制:安装于机器人手臂末端检测位置状态。
    使用建议
    - 在安装前确认开关的方向是否正确,并且避免侧向施力影响密封效果。
    - 定期检查连接点是否有氧化现象,及时清理污垢以保持良好导电性。
    - 对于涉及微小负载的情况,务必选用专门针对此类需求设计的产品版本,同时考虑加入保护电路来延长使用寿命。
    兼容性与支持
    D2VW系列开关提供了多种配置选项,包括不同的触发方式(如短铰链杠杆、长铰链杠杆等)、不同长度的电缆以及不同类型的端接方式(焊锡脚或成型电线)。此外,UL/CSA认证型号还配备了符合UL1015标准的绝缘导线。如果需要进一步定制化服务或者技术支持,可以直接联系OMRON官方代表获取帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关触发异常 | 检查电源供应是否正常,调整适当的触发角度 |
    | 接触电阻增大 | 清洁触点表面并重新组装 |
    | 振动导致误动作 | 确保安装牢固且远离强震源 |
    总结与推荐
    综上所述,D2VW系列密封微型基础开关凭借其出色的密封性能、强大的机械强度以及多样化的配置选择,在各种苛刻的工作环境中表现出色。它不仅能够满足大多数基本开关需求,还能为特定领域的用户提供量身定制的解决方案。因此,无论是从技术指标还是实际应用角度来看,这款产品都是一款值得信赖的选择。我们强烈推荐给那些寻找高性能、高可靠性开关组件的专业人士。

D2VW-5L1B-1MS参数

参数
电流额定值 5A
电气寿命 100000Cycles
机械寿命 10000000Cycles
最小行程 3.2mm
操作力 0.6N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
长*宽*高 27mm(高度)
通用封装 SPDT
安装方式 导线安装,底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

D2VW-5L1B-1MS厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D2VW-5L1B-1MS数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D2VW-5L1B-1MS D2VW-5L1B-1MS数据手册

D2VW-5L1B-1MS封装设计

查看详情并下载
Symbol
Footprint
3D Model
