D2SW-01L3M

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 微动开关, 模拟滚轮杠杆类型, 预置线路端, 触点额定电流 100 mA @ 30 V 直流, 单刀双掷
供应商型号: 39-D2SW-01L3M-ND
供应商: Digi-Key
标准整包数: 1

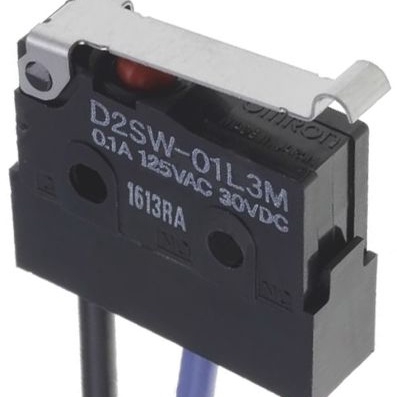

OMRON/欧姆龙 限位开关 D2SW-01L3M

D2SW-01L3M概述

    高品质文章:Sealed Subminiature Basic Switch D2SW 技术手册解析

    1. 产品简介


    Sealed Subminiature Basic Switch D2SW 是一款密封型微型基础开关,特别适用于汽车、自动售货机、冰箱、制冰机、卫浴设备、热水供应系统、空调及工业设备等对环境适应性要求高的领域。它以其卓越的防水防尘性能,在潮湿和多尘环境中表现出色,是许多需要高环境防护等级应用的理想选择。

    2. 技术参数


    - 额定电压:125 VAC 3 A / 250 VAC 2 A / 30 VDC 3 A
    - 最小适用负载:5 VDC 160 mA(NC)/ 5 VDC 1 mA(NO)
    - 开关容量:
    - 电阻负载:NC 3 A,NO 1 A
    - 非感应负载:NC 3 A,NO 1 A
    - 感应负载:NC 1 A,NO 0.5 A
    - 机械操作频率:最大 300 次/分钟(机械),30 次/分钟(电气)
    - 绝缘电阻:最小 100 MΩ (500 VDC)
    - 接触电阻:最大 30 mΩ(终端型号)/ 50 mΩ(模制导线模型)
    - 电介质强度:1000 VAC(同一极性端子之间),1500 VAC(载流金属部分与接地之间及每个端子与非载流金属部分之间)
    - 抗振性:在 10-55 Hz 频率下可承受 1.5 mm 双幅度振动
    - 耐冲击性:最大 1000 m/s²(破坏),最大 300 m/s²(误动作)
    - 耐久性:机械操作:至少 5,000,000 次;电气操作:至少 200,000 次(3 A @ 125 VAC)

    3. 产品特点和优势


    Sealed Subminiature Basic Switch D2SW 具有优异的防水防尘能力(IP67),能够在极端环境下可靠运行。其额定电流和电压满足多种负载条件的需求,特别是适用于电阻、非感应和感应负载。此外,它的耐振动和耐冲击特性使其适用于恶劣的工作环境。该产品还通过了多项安全标准认证(如 UL、CSA 和 VDE),确保了其在多个领域的广泛应用。

    4. 应用案例和使用建议


    应用案例:
    - 汽车:用于各种传感器的信号采集,确保在发动机舱内高温、高压和多尘的环境中稳定工作。
    - 家用电器:在冰箱、空调、洗衣机等家电中作为温度控制或状态检测的传感器。
    - 工业自动化:用于工业生产线上的设备监测和控制系统。
    使用建议:
    - 在安装时,建议使用 M2.3 螺钉固定,并保持适当的扭矩(0.23 到 0.26 N·m),以确保良好的密封性能。
    - 对于微负载电路,必须使用适合的开关型号,避免使用通用型开关,以免接触故障。
    - 为防止噪音干扰和提高可靠性,建议采用 CR 电路或其他接触保护电路。

    5. 兼容性和支持


    兼容性:
    - 该开关提供多种终端选项(焊锡端子、PCB 端子、快速连接端子和模制导线),可根据具体需求选择合适的型号。
    - UL/CSA 批准型号具有 UL 批准的接线。
    支持:
    - 厂商提供了详细的安装指导和技术支持,可以咨询销售代表获取更多信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关频繁误动作 | 检查振动源并减少外部振动 |
    | 接触电阻过高 | 清洁接触面,检查是否损坏 |
    | 接触保护电路失效 | 更换适当的接触保护电路组件,确保正确安装 |

    7. 总结和推荐


    综上所述,Sealed Subminiature Basic Switch D2SW 是一款适用于各种严苛环境下的高性能微型开关。其卓越的防水防尘能力、广泛的应用范围以及优良的耐用性使其成为众多行业不可或缺的关键部件。我们强烈推荐在需要高环境防护和可靠性的场合选用此款产品。

D2SW-01L3M参数

参数 值
执行器角度 -
电流额定值 100mA
电气寿命 200000Cycles
机械寿命 5000000Cycles
最小行程 -
操作力 0.59N
开关功能 -
开关配置 SPDT
长*宽*高 19.8mm*6.4mm*10.1mm
通用封装 SPDT
安装方式 导线安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装

D2SW-01L3M厂商介绍

欧姆龙株式会社创立于1933年,是自动化控制及电子设备制造厂商,掌握传感与控制核心技术,业务涉及工业自动化控制系统、电子元器件、健康医疗设备及器件与模块解决方案等领域。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 OMRON/欧姆龙 相关型号,如 G3VM-61G1、D2F-L、EE-SX1320、G5V-1-DC5 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

D2SW-01L3M数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D2SW-01L3M D2SW-01L3M数据手册

D2SW-01L3M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.6076 ¥ 72.7342
10+ $ 6.6758 ¥ 55.8678
25+ $ 6.3294 ¥ 52.9695
50+ $ 6.3109 ¥ 52.8146
库存: 161
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 72.73
