D4N-1226

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom DPST-NC 5.1N 40° 15000000Cycles 300000Cycles 3A(AC),270mA(DC) 18° 底座安装,螺纹安装 31mm(长度)*43.6mm(高度)
供应商型号: Z7229-ND
供应商: Digi-Key
标准整包数: 1

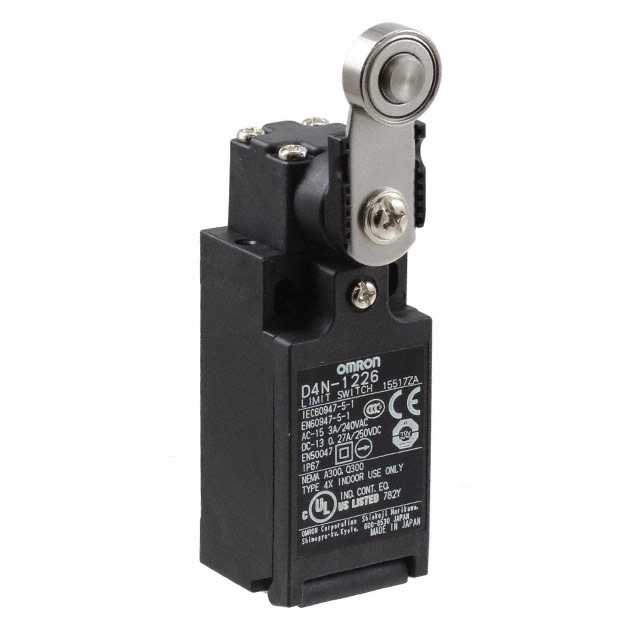

OMRON/欧姆龙 限位开关 D4N-1226

D4N-1226概述

    CSM-D4N-D4N 安全限位开关技术手册

    1. 产品简介


    CSM-D4N 系列安全限位开关是用于保障设备操作安全的关键组件,提供一系列符合国际标准的产品。这些限位开关广泛应用于机械设备、自动化系统和其他需要确保设备操作安全的应用领域。该系列包括1个常闭(NC)/1个常开(NO)、2个NC、2个NC/1个NO和3个NC接触形式的型号,同时慢动作接触模型配备MBB(先断后通)接触形式。

    2. 技术参数


    - 认证标准: UL, EN (TÜV), 和 CCC。
    - 额定电流: 交流电120V下为10A;直流电125V下为2.5A。
    - 额定电压: 交流电240V;直流电250V。
    - 接触电阻: 最大25毫欧姆。
    - 耐振动性: 10到55Hz频率下,0.75mm单振幅。
    - 耐冲击性: 破坏等级最小1000m/s²;失效等级最小300m/s²。
    - 机械寿命: 最小15,000,000次操作。
    - 电气寿命: 电阻负载下,3A时为500,000次操作;10A时为300,000次操作。
    - 保护等级: IP67。
    - 操作速度: 1到500毫米/秒(D4N-1120)。
    - 操作频率: 最大30次/分钟。
    - 最小适用负载: 5VDC下1mA电阻负载。
    - 绝缘电压: 额定300V。
    - 污染等级: 3级(EN60947-5-1)。
    - 冲击电压: 2.5kV(同极间),4kV(异极间),6kV(各终端与非载流金属部件间)。

    3. 产品特点和优势


    CSM-D4N 系列产品的主要优势在于:
    - 多样化的接触形式: 包括NC/NO、2NC、2NC/NO和3NC,适用于不同的应用场景。
    - 高可靠性接触: 使用标准化的镀金接触,提高接触的可靠性。
    - 易于安装和更换: 提供M12连接器模型,简化安装和维护。
    - 安全标准认证: 符合EN 115-1、EN 81-20和EN 81-50(仅限慢动作模型)的标准要求。
    - 广泛的兼容性: 可应用于多种机械设备和自动化系统。

    4. 应用案例和使用建议


    - 机械防护: 在工业机械中作为安全防护装置,确保操作员的安全。
    - 自动化系统: 在自动化生产线中作为传感器,控制生产流程中的关键步骤。
    - 门禁系统: 在工厂和仓库入口处作为门禁系统的触发装置。
    使用建议:
    - 安装位置选择: 确保限位开关安装在容易接触但又不容易被意外触发的位置。
    - 定期检查: 定期检查接线和连接部位,确保设备的正常运行。

    5. 兼容性和支持


    CSM-D4N 系列限位开关具有广泛的兼容性,可以与各种机械设备和自动化系统无缝对接。Omrone 提供全面的技术支持和售后服务,包括详细的用户手册和技术咨询。

    6. 常见问题与解决方案


    - 问题1: 开关频繁触发,导致误报警。
    - 解决方法: 检查安装位置,确保开关不会因外部震动或其他因素误触发。
    - 问题2: 接触不良。
    - 解决方法: 清理接点,必要时更换新的接点。
    - 问题3: 设备无法正常启动。
    - 解决方法: 检查接线是否正确连接,确认供电电源是否正常。

    7. 总结和推荐


    CSM-D4N 系列安全限位开关凭借其多样化的设计、高可靠性以及广泛的应用范围,在工业设备和自动化系统中表现出色。它不仅符合严格的国际安全标准,还提供了出色的性能和耐用性。因此,我们强烈推荐在需要保障设备操作安全的应用场景中使用该系列产品。

D4N-1226参数

参数
开关功能 On-Mom
开关配置 DPST-NC
执行器角度 18°
电流额定值 3A(AC),270mA(DC)
电气寿命 300000Cycles
机械寿命 15000000Cycles
最小行程 40°
操作力 5.1N
长*宽*高 31mm(长度)*43.6mm(高度)
安装方式 底座安装,螺纹安装
零件状态 在售

D4N-1226厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D4N-1226数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D4N-1226 D4N-1226数据手册

D4N-1226封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 102.284 ¥ 855.9892
5+ $ 89.2174 ¥ 746.6385
10+ $ 84.109 ¥ 703.8869
25+ $ 77.7895 ¥ 651.0009
50+ $ 73.3167 ¥ 613.5689
100+ $ 69.0918 ¥ 578.2118
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 855.98
