Z-15GW32

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 2N 5.6mm 10000000Cycles 500000Cycles 15A(AC),6A(DC) SPDT 底座安装,焊接安装 74.6mm(长度)*34.6mm(高度)
供应商型号: Z10260-ND
供应商: Digi-Key
标准整包数: 1

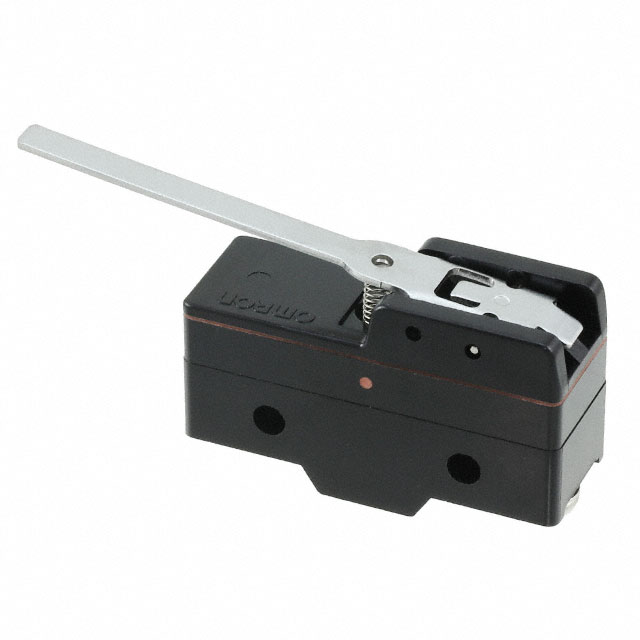

OMRON/欧姆龙 限位开关 Z-15GW32

Z-15GW32概述


    产品简介


    这款基本开关是一款通用型开关,广泛应用于各种工业控制、自动化设备和家用电器等领域。它具有高精度和多样化的特点,适用于多种负载需求。基本开关的主要功能包括信号传输、电流转换和电路控制等。

    技术参数


    - 额定电流:15A(最大),适用于多种负载条件。
    - 接触形式:提供基本型、分立型、保持型及可调间隙型等多种选择。
    - 微负载系列:接触机制采用交叉梁式金合金触点,确保对微小负载的可靠操作。
    - 接触间隙:根据需求不同,提供0.20mm(超高灵敏度)、0.25mm(高灵敏度,微电压电流负载)、0.5mm(标准)和1.8mm(高容量)四种类型。
    - 防护等级:具备橡胶靴和粘合剂填充,防止滴水。可选防滴水端子保护盖和模制端子。
    - 结构:包括普通型、双接触型和保持型三种类型。普通型和双接触型内部构造相同,但后者有两组同时工作的触点。
    - 防护等级:普通型IP00,防滴水型相当于IP62(端子除外)。
    - 工作温度范围:普通型为-25°C至80°C,防滴水型为-15°C至80°C。
    - 工作湿度范围:普通型35%至85%RH,防滴水型35%至95%RH。
    - 振动和冲击抗性:振动测试在10至55Hz,双幅位移1.5mm;冲击测试破坏极限1000m/s²,失灵极限50m/s²。

    产品特点和优势


    - 高精度:具备高重复精度,能够精确控制电流。
    - 多样性:多种接触形式可供选择,适应不同应用需求。
    - 可靠性:采用金合金触点,确保长期稳定运行。
    - 安全性:通过多项认证标准,包括UL/CSA、TÜV和CCC。
    - 灵活性:可以用于多种连接方式,如串联和并联,便于系统集成。

    应用案例和使用建议


    这些基本开关广泛应用于各种工业控制系统,例如:
    - 工业自动化:如生产线上的信号传输和控制。
    - 家用电器:如洗衣机、空调等的控制板。
    - 仪器仪表:如测量设备的切换控制。
    使用建议:
    - 确保按照应用要求选择合适的接触间隙。
    - 在安装时注意防护等级,避免暴露于不利环境中。
    - 使用前阅读安全注意事项,特别是页码26的安全提示和所有基本开关的安全提示。

    兼容性和支持


    - 兼容性:可以与其他OMRON品牌的产品无缝兼容。
    - 支持:厂商提供详细的技术文档和支持服务,包括订购信息和常见问题解答。

    常见问题与解决方案


    1. Q: 如何选择合适的接触间隙?
    - A: 根据具体应用中的负载大小和灵敏度要求选择。超高灵敏度和高灵敏度适用于微小负载,而标准和高容量适用于较大负载。

    2. Q: 开关安装时需要注意什么?
    - A: 注意防滴水等级的选择,避免安装在潮湿环境中。确保接线正确无误,避免短路。

    总结和推荐


    这款基本开关凭借其高精度、多样性和良好的稳定性,在多个领域展现出卓越的应用效果。适合需要可靠控制和精准信号传输的工业和消费级应用。强烈推荐使用该产品以提升系统的整体性能和安全性。

Z-15GW32参数

参数
电气寿命 500000Cycles
机械寿命 10000000Cycles
最小行程 5.6mm
操作力 2N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC),6A(DC)
长*宽*高 74.6mm(长度)*34.6mm(高度)
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 散装

Z-15GW32厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15GW32数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15GW32 Z-15GW32数据手册

Z-15GW32封装设计

查看详情并下载
Symbol
Footprint
3D Model
