Z-15E-B

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 6.25N~8N 130μm 300000Cycles 100000Cycles 15A(AC/DC) SPDT 底座安装,螺纹安装 49.2mm(长度)*17.45mm(高度)
供应商型号: Z10563-ND
供应商: Digi-Key
标准整包数: 1

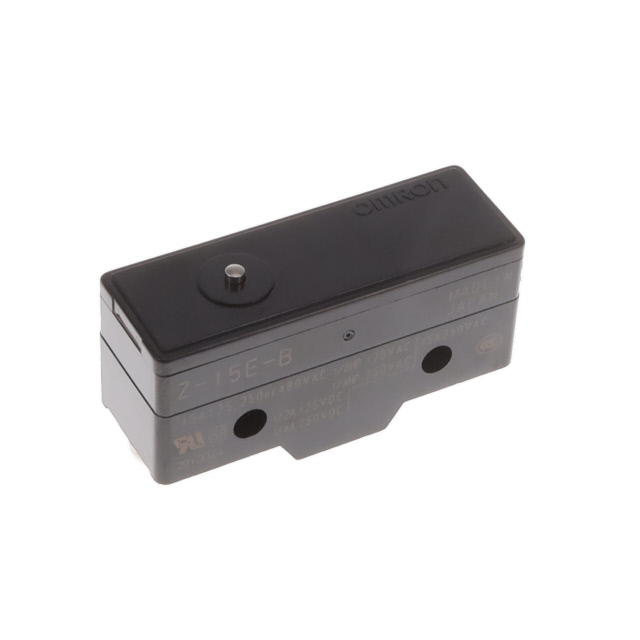

OMRON/欧姆龙 限位开关 Z-15E-B

Z-15E-B概述

    电子元器件技术手册:通用型基础开关

    1. 产品简介


    通用型基础开关是一款广泛应用的电子元器件,以其高精度和多样化的接触形式著称。该产品具备强大的切换能力(最高可达15A),并提供了多种接触形式选择,包括基本型、分接触型、自保持型以及可调节接触间隙型。此外,该系列还包括适用于微负载的标准型号,以及带有安全终端保护罩的模制端子型模型。产品广泛应用于自动化控制、家用电器、工业设备等多个领域。

    2. 技术参数


    以下是通用型基础开关的关键技术参数:
    - 切换能力:15A
    - 接触间隙:H2 (0.20 mm, 高灵敏度), H (0.25 mm, 微负载), G (0.5 mm, 标准), E (1.8 mm, 高容量)
    - 工作电压:125VAC/250VAC/500VAC
    - 工作电流:交流非感性负载下最大15A,直流非感性负载下最大0.25A
    - 工作频率:机械操作频率240次/分钟,电操作频率20次/分钟
    - 绝缘电阻:≥100MΩ(500VDC)
    - 抗震性能:振动频率10-55Hz,振幅1.5mm
    - 抗冲击性能:最大冲击强度1000m/s²

    3. 产品特点和优势


    - 高精度与可靠性:具有较高的重复精度和耐用性,适合在严苛环境中长期运行。
    - 多样化设计:提供多种接触形式及安装方式,满足不同应用场景需求。
    - 安全性增强:采用橡胶靴和粘合填充设计,提升防滴溅性能;部分型号具备防滴漏终端保护盖。
    - 灵活连接:通过平行或串联配置实现不同负载条件下的稳定运行。
    4. 应用案例与使用建议
    通用型基础开关常用于自动控制系统中的信号传输节点、家电内部电路板上的保护开关等。例如,在洗衣机控制面板中,可以作为洗涤模式切换开关来控制水流方向。建议根据具体应用场景选择合适的接触间隙和额定电流值,以确保最佳的工作效果。
    5. 兼容性与支持
    本产品兼容大多数主流电子平台及设备,支持定制化服务以适应特殊需求。制造商提供了详尽的技术文档和支持服务,帮助用户快速上手并解决问题。

    6. 常见问题与解决方案


    - 问题一:开关频繁误动作
    - 解决办法:检查安装位置是否过于震动或潮湿,并调整接触间隙至合适值。

    - 问题二:触点烧毁
    - 解决办法:确认负载类型是否符合额定要求,必要时增加外接保险丝。
    7. 总结与推荐
    通用型基础开关凭借其卓越的性能、丰富的功能选项以及良好的市场口碑,在众多行业中表现出色。对于需要高性能、高可靠性的应用场景而言,此款产品无疑是理想之选。我们强烈推荐这一系列开关给那些寻求高品质电子元件的专业人士和技术人员。

Z-15E-B参数

参数
操作力 6.25N~8N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC/DC)
电气寿命 100000Cycles
机械寿命 300000Cycles
最小行程 130μm
长*宽*高 49.2mm(长度)*17.45mm(高度)
通用封装 SPDT
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

Z-15E-B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15E-B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15E-B Z-15E-B数据手册

Z-15E-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.8776 ¥ 149.6132
10+ $ 14.8013 ¥ 123.8682
25+ $ 13.7292 ¥ 114.8966
50+ $ 12.9703 ¥ 108.5448
100+ $ 12.253 ¥ 102.542
250+ $ 11.3645 ¥ 95.1063
500+ $ 10.933 ¥ 91.4955
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 149.61
