首页  >  产品百科  >  V1551C6

V1551C6

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: ON - (OFF),OFF - (ON) SPDT 4.71N 800μm 50000000Cycles 100000Cycles 15A 1.6° SPDT 螺纹安装 39.8mm*10.3mm*28.3mm
供应商型号: SW1251-ND
供应商:
标准整包数: 1

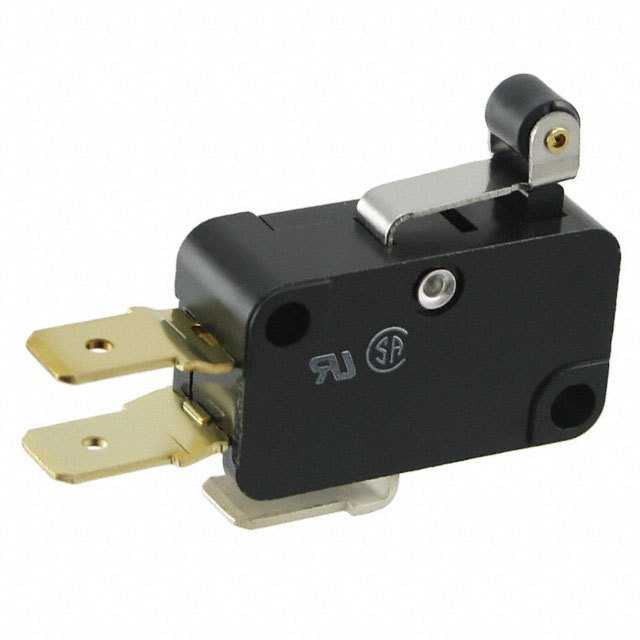

OMRON/欧姆龙 限位开关 V1551C6

V1551C6概述


    产品简介


    V Miniature Basic Switch 是一款微型基本开关,以其高可靠性和安全性著称。这款开关适用于多种需要高电流切换的应用场合,如门开闭时的电流中断。产品提供两种外壳材料选择:热塑性树脂和热固性树脂,并且符合RoHS标准。这些开关广泛应用于家电、工业设备、汽车以及通信设施等领域。

    技术参数


    以下是该系列产品的详细技术参数:
    | 规格 | 型号 | 额定电流 (A) | 终端类型 | 接触形式 | 最大操作力 (N) |
    |
    | 额定电流 | V-21 | 21 | 250VAC | SPDT, SPST-NC, SPST-NO | 3.92, 1.96, 0.98 |
    | 额定电流 | V-16 | 16 | 250VAC | SPDT, SPST-NC, SPST-NO | 3.92, 1.96, 0.98 |
    | 额定电流 | V-15 | 15 | 250VAC | SPDT, SPST-NC, SPST-NO | 3.92, 1.96, 0.98 |
    | 额定电流 | V-10 | 10 | 250VAC | SPDT, SPST-NC, SPST-NO | 3.92, 1.96, 0.98 |
    注:最大操作力的数据仅适用于针式滑块模型。

    产品特点和优势


    1. 高可靠性与安全性:V Miniature Basic Switch 在各种环境下表现出色,能承受高电流负荷,确保可靠的电气连接。
    2. 多样的终端类型:提供焊料终端、快速连接终端(#187和#250),以适应不同安装需求。
    3. 多样化的接触形式:包括单极双掷(SPDT)、单极常闭(SPST-NC)和单极常开(SPST-NO)等。
    4. 两种外壳材料:热塑性树脂和热固性树脂提供额外的耐用性和耐温性。
    5. 符合RoHS标准:保证环保合规性。

    应用案例和使用建议


    应用案例
    V Miniature Basic Switch 可用于门锁系统中,当门关闭或开启时,通过切断电流来实现安全控制。此外,它还广泛应用于各类自动化设备和控制系统中,确保高效而可靠的电路控制。
    使用建议
    1. 在高温环境下使用时,建议选择具有较高温度抵抗力的型号(如标注有 "-T" 的型号)。
    2. 为了确保长时间的稳定运行,建议定期检查开关的操作力,确保其仍处于正常范围内。
    3. 安装时应注意避免过大的机械应力,以免损坏内部结构。

    兼容性和支持


    V Miniature Basic Switch 与其他常见电子元件具有良好的兼容性,适用于多种不同的安装和连接方式。制造商提供了详细的配件目录(见“Micro Switch Common Accessories”),包括分离器、操作杆和终端连接器等配件。此外,用户还可以咨询销售代表获取更多技术支持和服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关出现过热现象 | 检查是否超过额定电流或环境温度过高,适当减少负载或改善散热条件。 |
    | 操作力显著增加 | 检查是否有污垢或其他异物阻碍,清洁开关后重新测试。 |
    | 触点频繁跳动 | 确认操作频率不超过规定值,检查接线是否正确。 |

    总结和推荐


    V Miniature Basic Switch 是一款性能优异、适用广泛的微型基本开关。凭借其高可靠性、多样化的接触形式及终端类型,该产品在市场上拥有强大的竞争力。无论是家用电器还是工业设备,这款开关都能满足各种应用场景的需求。因此,我们强烈推荐使用 V Miniature Basic Switch,以确保您的项目顺利进行并获得最佳效果。

V1551C6参数

参数
电流额定值 15A
电气寿命 100000Cycles
机械寿命 50000000Cycles
最小行程 800μm
操作力 4.71N
开关功能 ON - (OFF),OFF - (ON)
开关配置 SPDT
执行器角度 1.6°
长*宽*高 39.8mm*10.3mm*28.3mm
通用封装 SPDT
安装方式 螺纹安装
包装方式 散装

V1551C6厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

V1551C6数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 V1551C6 V1551C6数据手册

V1551C6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.1128
10+ $ 4.7112
25+ $ 4.4757
50+ $ 4.3578
100+ $ 3.769
250+ $ 3.5333
500+ $ 3.3567
1000+ $ 3.2389
库存: 398
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: $ 6.11
