VX-015-1C23

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: ON - (OFF),OFF - (ON) SPDT 0.59N 10000000Cycles 1000000Cycles 100mA SPDT 螺纹安装 29.4mm(长度)*15.9mm(高度)
供应商型号: VX-015-1C23
供应商: 云汉优选
标准整包数: 100

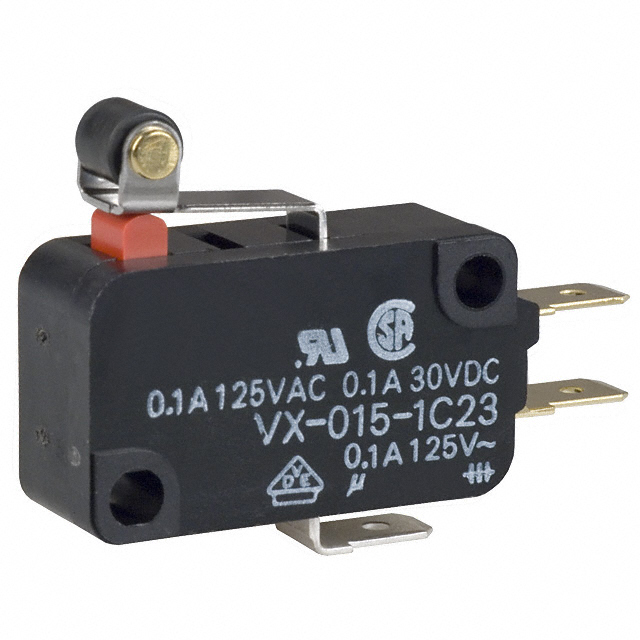

OMRON/欧姆龙 限位开关 VX-015-1C23

VX-015-1C23概述

    VX Miniature Basic Switch 技术手册

    产品简介


    VX Miniature Basic Switch 是一款专为微小负载设计的开关,具有低操作力和高接触可靠性。它的应用范围广泛,涵盖检测轻质物体和各种普通负载的应用。这款开关符合RoHS标准,提供多种型号以适应不同的安装需求和负载要求。

    技术参数


    以下是VX Miniature Basic Switch的主要技术参数:
    - 额定电流和电压:5A @ 250VAC,0.1A @ 30VDC
    - 接触形式:单刀双掷(SPDT),单刀单掷-常闭(SPST-NC),单刀单掷-常开(SPST-NO)
    - 操作力:0.25N(25gf)至0.59N(60gf)
    - 终端类型:焊锡端子,快速连接端子
    - 最大操作频率:机械 600次/分钟,电气 60次/分钟
    - 绝缘电阻:初始值下 ≥ 100MΩ(500VDC)
    - 介电强度:同一极性终端间 1000VAC,带电金属部分和地之间 1500VAC,非带电金属部分和终端间 1500VAC
    - 振动和冲击耐受性:10至55Hz,1.5mm双振幅;耐冲击性 400m/s²(约40G);耐久性:机械 5000万次,电气 50万次
    - 防护等级:IP40;抗电击等级:I类
    - 工作温度范围:-25°C 至 105°C
    - 重量:约6.2g(针型推杆模型)

    产品特点和优势


    VX Miniature Basic Switch 的显著特点是其独特的内部机制确保了在微小负载下的高接触可靠性。它提供了广泛的触点配置和负载选项,满足不同应用场景的需求。此外,其紧凑的设计和低操作力使得安装和操作更为方便,适用于需要高精度检测的场合。

    应用案例和使用建议


    VX Miniature Basic Switch 在许多应用场景中表现出色。例如,在智能家居系统中用于门窗传感器,在自动化生产线中用于装配检测等。根据手册中的建议,使用时需要注意以下几点:
    1. 避免对开关施加过度冲击,以防损坏内部组件。
    2. 焊接时要控制好焊接时间和温度,并避免焊接后立即施加外力。
    3. 安装时使用平面垫圈或弹簧垫圈固定,拧紧螺丝扭矩为0.39至0.59N·m(4至6kgf·cm)。

    兼容性和支持


    VX Miniature Basic Switch 可与不同类型的终端连接器和其他电子元件兼容。厂商提供了全面的支持,包括咨询工程师和售后维修服务。为了确保最佳使用效果,建议在使用前仔细阅读手册,并遵循所有的预防措施。

    常见问题与解决方案


    在使用过程中,用户可能会遇到一些常见问题。以下是一些典型问题及其解决方案:
    1. 开关接触不良:检查焊接质量并确保没有外部力作用于焊接部位。
    2. 操作力过高:确认安装方向正确,避免不必要的负载施加到开关上。
    3. 接触电阻过高:检查连接器和终端是否有氧化或腐蚀现象,必要时进行清洁或更换。

    总结和推荐


    总体而言,VX Miniature Basic Switch是一款性能优异且用途广泛的电子元件。其在微小负载下的高接触可靠性和多样化配置使其成为众多应用场景的理想选择。强烈推荐给需要高性能、高可靠性开关的项目和应用。
    以上是根据VX Miniature Basic Switch的技术手册内容生成的一篇高质量文章。希望这些信息能帮助您更好地理解和使用该产品。

VX-015-1C23参数

参数
最小行程 -
操作力 0.59N
开关功能 ON - (OFF),OFF - (ON)
开关配置 SPDT
执行器角度 -
电流额定值 100mA
电气寿命 1000000Cycles
机械寿命 10000000Cycles
长*宽*高 29.4mm(长度)*15.9mm(高度)
通用封装 SPDT
安装方式 螺纹安装
应用等级 工业级
包装方式 盒装,散装

VX-015-1C23厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

VX-015-1C23数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 VX-015-1C23 VX-015-1C23数据手册

VX-015-1C23封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 15.625
200+ ¥ 14.625
300+ ¥ 14.25
库存: 300
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 1562.5
