首页  >  产品百科  >  D2HW-BR281M

D2HW-BR281M

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 0.92N 2.8mm 1000000Cycles 100000Cycles 3.6° SPDT 导线安装,底座安装 10.3mm(高度)
供应商型号: D2HW-BR281M
供应商: Master
标准整包数: 20

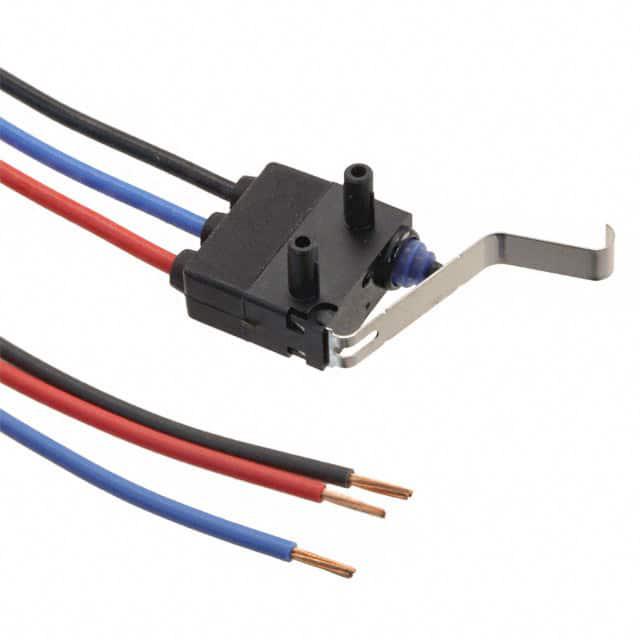

OMRON/欧姆龙 限位开关 D2HW-BR281M

D2HW-BR281M概述

    D2HW Sealed Ultra Subminiature Basic Switch

    产品简介


    D2HW密封超小型基本开关是业内最小的密封式微动开关之一,提供非常长的行程以确保可靠的ON/OFF动作。这种开关广泛应用于各种需要高可靠性和紧凑设计的机电模块中。它们常用于工业自动化、医疗设备、办公设备及消费电子等领域。

    技术参数


    - 尺寸:比传统型号小78%
    - 行程:OT参考值为1.4mm,无需杠杆即可实现
    - 电气特性:适用于5 VDC 1mA至12 VDC 2A范围内的直流电流
    - 认证:RoHS合规,UL/CSA认证版本可用
    - 接触材料:金合金
    - 使用寿命:机械寿命不低于1,000,000次操作;电气寿命不低于100,000次操作
    - 环境条件:工作温度范围-40°C至+85°C,湿度范围95%

    产品特点和优势


    1. 小巧设计:相比传统型号,体积减小78%,有助于小型化设计。
    2. 长行程:无杠杆情况下,行程可达1.4mm,保证了高度可靠性。
    3. 环保材料:所有型号均为无铅设计,符合RoHS标准。
    4. 广泛应用:适用于多种场景,包括工业、医疗和消费电子产品。

    应用案例和使用建议


    D2HW系列开关适用于需要精确控制的小型设备。例如,在自动化设备中作为行程开关使用,或者在医疗设备中作为检测开关。建议根据具体应用场景选择合适的终端类型(如直角端子、贴片端子)和杠杆类型(如铰链杠杆、模拟滚轮杠杆),以优化安装和性能。

    兼容性和支持


    - 兼容性:D2HW开关可与多种电路板设计兼容,支持直角端子、贴片端子等安装方式。
    - 支持:对于UL/CSA认证版本,会在型号末尾添加"S"。此外,可咨询OMRON销售代表获取详细信息和技术支持。

    常见问题与解决方案


    1. 问:如何判断开关是否正常工作?
    答:通过测量触点电阻来判断,初始触点电阻应小于100mΩ。
    2. 问:如何更换端子?
    答:根据所需的终端类型(如直角端子、贴片端子),替换对应的端子模型号。
    3. 问:开关的工作频率是多少?
    答:推荐的最大操作频率为30次/分钟。

    总结和推荐


    D2HW密封超小型基本开关以其独特的设计理念、可靠的操作性能和广泛的适用范围,在市场上具有很强的竞争优势。它不仅适合于多种应用场景,还具备环保、高性能和易维护的特点。强烈推荐使用此款开关,特别是在对空间和性能要求较高的项目中。

D2HW-BR281M参数

参数
执行器角度 3.6°
电流额定值 -
电气寿命 100000Cycles
机械寿命 1000000Cycles
最小行程 2.8mm
操作力 0.92N
开关功能 On-Mom
开关配置 SPDT
长*宽*高 10.3mm(高度)
通用封装 SPDT
安装方式 导线安装,底座安装
应用等级 工业级
零件状态 在售
包装方式 盒装,托盘

D2HW-BR281M厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D2HW-BR281M数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D2HW-BR281M D2HW-BR281M数据手册

D2HW-BR281M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 6.4746 ¥ 53.8336
40+ $ 6.2021 ¥ 51.5679
100+ $ 4.3927 ¥ 36.5235
260+ $ 4.0934 ¥ 33.5209
500+ $ 3.9879 ¥ 32.6569
1000+ $ 3.893 ¥ 31.8794
2500+ $ 3.8402 ¥ 31.4474
5000+ $ 3.8402 ¥ 31.4474
库存: 147
起订量: 20 增量: 0
交货地:
最小起订量为:20
合计: ¥ 1076.67
