Z-15GW-B

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 杠杆式, IP00, 热固性树脂外壳, 最大250V直流
供应商型号: Z-15GW-B
供应商: 国内现货
标准整包数: 20

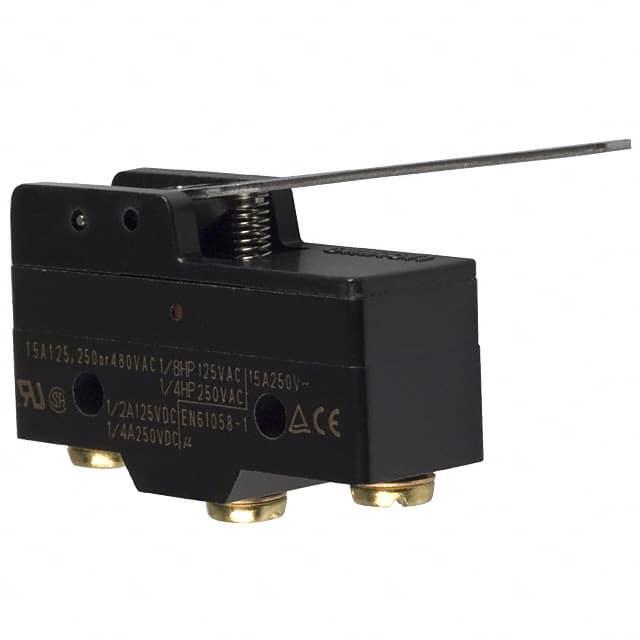

OMRON/欧姆龙 限位开关 Z-15GW-B

Z-15GW-B概述


    产品简介


    本产品是一款通用型基本开关,被广泛应用于工业自动化、家电控制和各类机械设备等领域。它具备高精度和多样化的特点,适用于微负载和大容量负载的情况。通用型基本开关凭借其出色的性能和广泛的应用范围,在市场上享有良好的口碑。

    技术参数


    - 额定电流:15A(微负载情况下为0.1A)
    - 接触形式:基本型、分段接触型、保持型和可调间隙型
    - 接触间隙:
    - 高灵敏度:0.25mm
    - 额定标准:0.5mm
    - 高容量:1.8mm
    - 耐压:
    - 同极接触间的耐压:对于接触间隙G为1000VAC,H为600VAC,E为1500VAC,F为1500VAC
    - 额定电压下机械与电气的耐压:2000VAC
    - 工作频率:
    - 机械操作频率:最高可达240次/分钟
    - 电气操作频率:最高可达20次/分钟
    - 振动和冲击电阻:
    - 振动:10到55Hz,双振幅1.5mm
    - 冲击:破坏极限为1000m/s²,误动作极限为300m/s²
    - 环境条件:
    - 工作温度:-25°C至80°C(防滴水型号为-15°C至80°C)
    - 工作湿度:35%至95%RH(防滴水型号为35%至85%RH)
    - 防护等级:IP00(普通型),IP62(防滴水型)

    产品特点和优势


    1. 大额定电流:能够承受高达15A的电流,尤其适用于大功率应用场合。
    2. 多种接触形式选择:提供多种接触形式选择,以满足不同的应用需求。
    3. 可靠的微负载切换:特别设计的接触机制确保了微负载切换的可靠性。
    4. 广泛的适用范围:可以在各种恶劣环境中稳定工作,适应不同类型的负载。

    应用案例和使用建议


    1. 工业自动化控制:在工业生产线上用于控制生产线上的各个设备。
    2. 家用电器控制:如空调、洗衣机等家用电器的控制面板。
    3. 安全限位电路:用于手动复位电路和安全限位电路,提供可靠的操作保障。
    使用建议:
    - 根据实际负载大小和使用环境选择合适的接触间隙类型。
    - 注意防滴水型号的工作温度和湿度范围,以避免因环境因素导致的故障。

    兼容性和支持


    该产品提供了多种终端选项,包括焊料端子、螺钉端子和防水端子。厂商提供了详尽的技术支持和维护服务,以确保客户能够在应用过程中获得最佳体验。

    常见问题与解决方案


    1. Q:开关在高频率操作下会出现误动作怎么办?
    - A:增加电路保护装置或降低操作频率。
    2. Q:如何处理接触不良的问题?
    - A:定期检查接触部位是否有氧化或污垢,进行清洁处理。
    3. Q:防水型号在湿度过高的环境下出现故障怎么办?
    - A:确保安装位置合理,避免直接接触水分,也可以考虑增加额外的防护措施。

    总结和推荐


    综上所述,这款通用型基本开关凭借其大额定电流、多样的接触形式、可靠的微负载切换能力以及广泛的应用范围,成为市场上的一款优质产品。强烈推荐用于需要高性能和高可靠性的应用场合。

Z-15GW-B参数

参数
最小行程 5.6mm
操作力 0.7N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
机械寿命 10000000Cycles
长*宽*高 49.2mm*29.4mm*17.45mm
通用封装 SPDT
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 托盘

Z-15GW-B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15GW-B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15GW-B Z-15GW-B数据手册

Z-15GW-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 24.5916
库存: 360
起订量: 20 增量: 20
交货地:
最小起订量为:20
合计: ¥ 491.83
