Z-15GW2-B7-K

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 滚轮杠杆式, IP00, 热固性树脂外壳, 最大250V直流
供应商型号: 1386898
供应商: 海外现货
标准整包数: 1

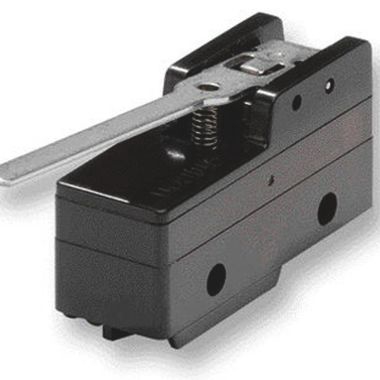

OMRON/欧姆龙 限位开关 Z-15GW2-B7-K

Z-15GW2-B7-K概述

    高品质电子元器件技术手册:通用型基础开关

    产品简介


    通用型基础开关(Z系列)是一款高精度、高可靠性的电子元器件,广泛应用于工业控制、自动化设备及家用电器等领域。本产品以多种型号和配置满足不同的负载需求和环境要求,具有大容量切换能力和多样化的触点形式。其核心功能包括支持高精度操作、高耐用性以及卓越的环境适应能力。

    技术参数


    以下是通用型基础开关的关键技术规格:
    - 额定电流:最大15A(普通负载)。
    - 触点间隙:标准为0.5mm(G),其他可选0.20mm(H2)、0.25mm(H)、1.8mm(E)。
    - 电气特性:电阻小于15mΩ(初始值),绝缘电阻大于100MΩ(500VDC)。
    - 额定电压:交流125V至500V,直流30V至250V。
    - 工作频率:机械240次/分钟,电气20次/分钟。
    - 防护等级:IP00(通用型),IP62(防水型)。
    - 工作温度范围:通用型-25℃至80℃,防水型-15℃至80℃。
    - 重量:约22g至58g。

    产品特点和优势


    1. 高切换容量:具备15A的切换能力,确保稳定运行。
    2. 触点多样性:提供基本型、双触点型、保持型等多种选择,满足不同应用场景。
    3. 环境适应性强:防水型设计符合IP62标准,适合恶劣环境。
    4. 高可靠性:触点采用银合金和金合金材料,确保长久耐用。
    5. 灵活性高:提供多种驱动方式(如按钮、铰链、滚轮等),便于集成到不同系统中。

    应用案例和使用建议


    通用型基础开关广泛应用于:
    - 工业自动化设备:用于控制电路和保护电路。
    - 家用电器:如空调、洗衣机等设备的开关组件。
    - 智能家居:作为智能家居系统的核心开关元件。
    使用建议:
    1. 确保根据负载类型选择合适的触点间隙。
    2. 在高振动或冲击环境下,优先选择带有减震设计的产品。
    3. 根据具体应用场景调整驱动方式,提高操作便捷性。

    兼容性和支持


    该产品与其他标准接口的元器件具有良好的兼容性,适用于大多数电路板设计。OMRON公司提供全面的技术支持和售后服务,包括在线帮助文档、产品培训和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关接触不良 | 检查触点是否清洁,必要时更换触点。 |
    | 开关动作异常 | 检查驱动机构是否有卡顿现象。 |
    | 开关寿命不足 | 更换更高额定寿命的型号。 |

    总结和推荐


    通用型基础开关(Z系列)以其高性能、高可靠性和多用途设计成为行业首选。无论是工业自动化还是消费电子领域,都能胜任复杂的工作环境。对于需要高性能开关的用户,强烈推荐此产品。OMRON始终致力于为客户提供最佳解决方案,确保每个产品都经过严格测试和验证,以满足客户的多样化需求。

Z-15GW2-B7-K参数

参数
机械寿命 10000000Cycles
最小行程 4mm
操作力 0.98N
开关功能 ON - (OFF),OFF - (ON)
开关配置 SPDT
执行器角度 3.99°
电流额定值 15A
电气寿命 500000Cycles
长*宽*高 49.2mm*29.4mm*17.45mm
安装方式 螺纹安装

Z-15GW2-B7-K厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15GW2-B7-K数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15GW2-B7-K Z-15GW2-B7-K数据手册
