V15G21C26K

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 4N 1.6mm 50000000Cycles 100000Cycles 15A SPDT 底座安装 27.8mm(长度)*15.9mm(高度)
供应商型号:
供应商:
标准整包数: 0

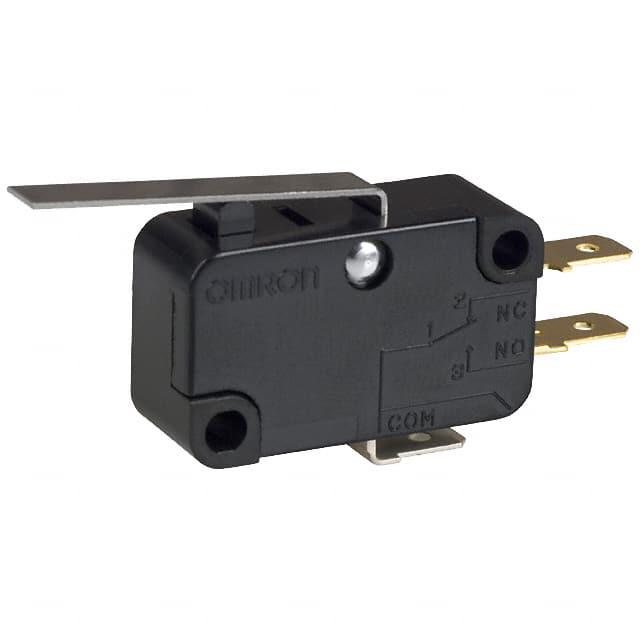

OMRON/欧姆龙 限位开关 V15G21C26K

V15G21C26K概述

    # Snap Action Switch V 技术手册

    产品简介


    Snap Action Switch V 是一款通用型微动开关,设计符合行业标准,具有高可靠性与长寿命。此系列产品广泛应用于需要长时间运行及高稳定性的场景,例如家用电器、工业控制设备、机械设备和自动化系统等。产品提供多种操作力、端子类型以及杠杆形式,便于客户根据具体需求选择合适型号。
    主要功能
    - 切换电流范围:支持 10A 至 21A 的切换能力。
    - 设计特点:标准化设计,确保良好的互换性与兼容性。
    - 耐用性:通过 50,000 次以上机械循环测试和 100,000 次以上电气循环测试。
    应用领域
    - 家电控制面板
    - 工业设备中的限位开关
    - 机器安全防护装置
    - 自动化控制系统

    技术参数


    以下是 Snap Action Switch V 系列产品的关键规格:
    | 参数名称 | 规格 |

    | 额定电压(AC) | 250 V |
    | 额定电流(AC) | 10A 至 21A |
    | 绝缘等级 | IP40 |
    | 工作温度范围 | -25°C 至 80°C (-25°C 至 150°C 热稳定性版本) |
    | 接触电阻 | ≤15 mΩ |
    | 寿命 | 机械寿命 ≥50,000,000 次 |
    | 电气寿命(普通) | ≥100,000 次 |
    | 电气寿命(热稳定性版本)| ≥20,000 次 |
    | 抗振动性 | 10Hz 至 55Hz,1.5mm 双幅 |
    | 抗冲击性 | 最大 1000 m/s² (约 100G) |

    产品特点和优势


    Snap Action Switch V 具备以下显著特点与竞争优势:
    1. 多配置选项:支持多种杠杆类型(短铰链杆、滚轮杆等)、端子类型(焊接端子、快速连接端子)和操作力选择。
    2. 高可靠性:通过严格的环境耐久性测试,适用于苛刻的应用环境。
    3. 环保合规:RoHS 认证,无有害物质,符合国际环保标准。
    4. 可定制化:可根据客户需求提供特定规格或型号。

    应用案例和使用建议


    应用案例
    1. 在家电中作为过载保护开关。
    2. 在工业机械中作为行程检测开关。
    3. 在医疗设备中用于按钮操作的触发信号传递。
    使用建议
    - 安装注意事项:请根据说明书正确安装螺丝并确保接触良好。
    - 负载匹配:选择适合负载特性的开关型号,避免过载导致损坏。
    - 定期检查:长期使用后建议进行功能测试以确保其正常工作。

    兼容性和支持


    Snap Action Switch V 与多种电路板和外壳结构兼容,适用于不同类型的设备。Omron 提供全面的技术支持和售后服务,包括样品申请、产品选型指导以及故障排查服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关无法闭合 | 检查接触点是否有氧化现象 |
    | 操作力过大 | 调整至推荐的操作力值 |
    | 温度异常导致失效 | 使用热稳定性版本以适应高温环境 |

    总结和推荐


    Snap Action Switch V 系列产品凭借其卓越的性能和灵活的配置选项,在多个行业中表现出色。它不仅满足了基本的开关需求,还提供了额外的安全性和耐用性保障。对于需要高性能、高可靠性的应用场景,我们强烈推荐使用 Snap Action Switch V。
    如果您正在寻找一款性能稳定、易于集成且成本效益高的微动开关,那么 Snap Action Switch V 将是您的理想选择!

V15G21C26K参数

参数
最小行程 1.6mm
操作力 4N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 15A
电气寿命 100000Cycles
机械寿命 50000000Cycles
长*宽*高 27.8mm(长度)*15.9mm(高度)
通用封装 SPDT
安装方式 底座安装
零件状态 在售
包装方式 托盘

V15G21C26K厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

V15G21C26K数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 V15G21C26K V15G21C26K数据手册
