D2D1101

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 联锁开关, 单刀单掷触点配置, 柱塞类型, 触点额定电流 16 A @ 250 V 交流
供应商型号: UA-D2D1101
供应商: 海外现货
标准整包数: 50

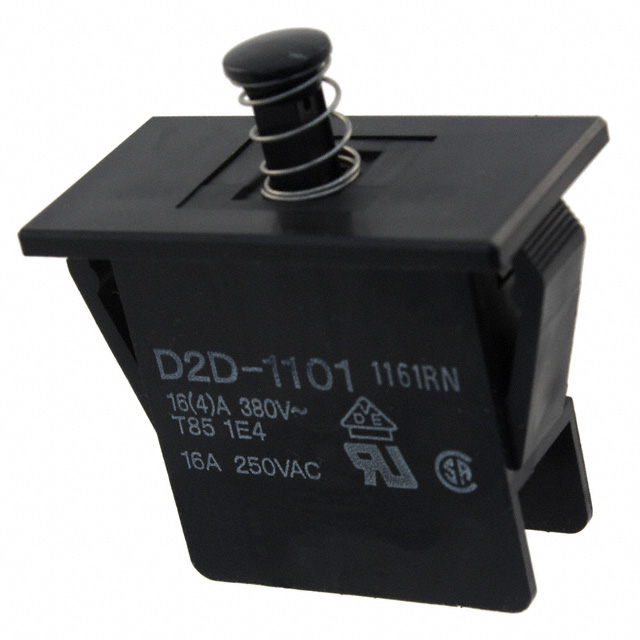

OMRON/欧姆龙 限位开关 D2D1101

D2D1101概述

    D2D Power/Door Switch 技术手册

    1. 产品简介


    D2D Power/Door Switch 是一种用于门锁控制的电源开关,其特点是具备最小接触间隙为3毫米的触点。这款开关主要用于电力控制领域,例如工业自动化设备、家庭电器等。它通过安全设计,确保用户在操作过程中的安全性和可靠性。

    2. 技术参数


    - 接触形式:SPST-NO+SPST-NC(单刀双掷-常开+单刀双掷-常闭)
    - 额定电压:250VAC(电阻负载下最大16A)
    - 允许的操作速度:10mm到1m/s
    - 允许的操作频率:机械操作300次/分钟,电气操作60次/分钟
    - 绝缘电阻:初始值100MΩ(使用500VDC绝缘测试仪)
    - 介电强度:同一极性的端子之间2000VAC 50/60Hz 1分钟;带电流金属部件和接地之间1500VAC 50/60Hz 1分钟
    - 振动抵抗:频率10至55Hz,双振幅1.5mm
    - 冲击抵抗:最大加速度1000m/s²(约100G)
    - 耐久性:机械操作10,000,000次,电气操作100,000次
    - 防护等级:IP40
    - 环境温度:-25°C到+85°C(最大湿度60%,无冰冻或凝露)
    - 重量:约14g(型号D2D-1000)

    3. 产品特点和优势


    - 最小接触间隙:3毫米,符合安全标准,提高操作可靠性。
    - 安全设计:采用双回位弹簧和直接驱动正接触断开功能,确保开关不会因误操作而失效。
    - 维护简便:提供拉入锁定模型,方便维护检查时的操作。
    - 兼容多种安装方式:螺丝固定和面板安装,适用范围广泛。

    4. 应用案例和使用建议


    - 应用场景:适用于自动化生产线、家用电器等领域。
    - 使用建议:在接线过程中推荐使用套管接头,确保连接稳固。操作过程中避免横向或倾斜方向施力,以免损坏接头和外壳。

    5. 兼容性和支持


    - 兼容性:可与各种标准接口配合使用,确保安装和连接的便利性。
    - 支持服务:咨询OMRON销售代表以获取更多技术支持和指导。

    6. 常见问题与解决方案


    - 问题:接触电阻过高。
    - 解决办法:检查接线是否牢固,重新进行清洁处理。
    - 问题:操作过程中出现振动异常。
    - 解决办法:检查固定螺钉是否紧固,确保外壳稳固安装。
    - 问题:耐久性不足。
    - 解决办法:遵循操作规范,减少不必要的过度操作。

    7. 总结和推荐


    D2D Power/Door Switch 在技术参数和设计上表现优异,具有高可靠性、易于维护和广泛的应用范围。其独特的安全设计和耐用性使其在市场上具备显著的竞争优势。因此,我们强烈推荐使用这款开关来满足您的电力控制需求。

D2D1101参数

参数
最小行程 2.3mm
操作力 6N
开关功能 Off-Mom
开关配置 SPST-NO (DM)
执行器角度 -
电流额定值 30A
电气寿命 100000Cycles
机械寿命 10000000Cycles
长*宽*高 40mm*21.2mm*13mm
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

D2D1101厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D2D1101数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D2D1101 D2D1101数据手册

D2D1101封装设计

查看详情并下载
Symbol
Footprint
3D Model
