ZX-EDA41 2M

产品分类: 传感器配件
厂牌: OMRON/欧姆龙
产品描述: Omron输入输出模块, 使用于 ZX-SB11 , ZX-SF11 , ZX-SFW11E V3
供应商型号: 653-ZX-EDA412M
供应商: Mouser
标准整包数: 1

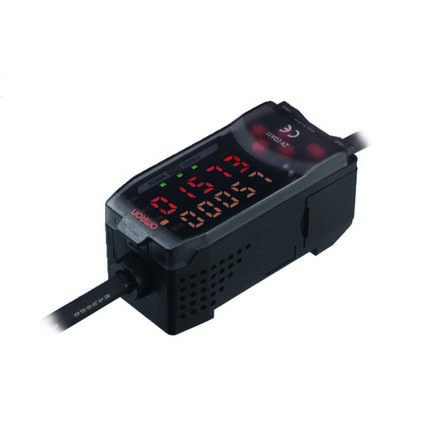

OMRON/欧姆龙 传感器配件 ZX-EDA41 2M

ZX-EDA41 2M概述

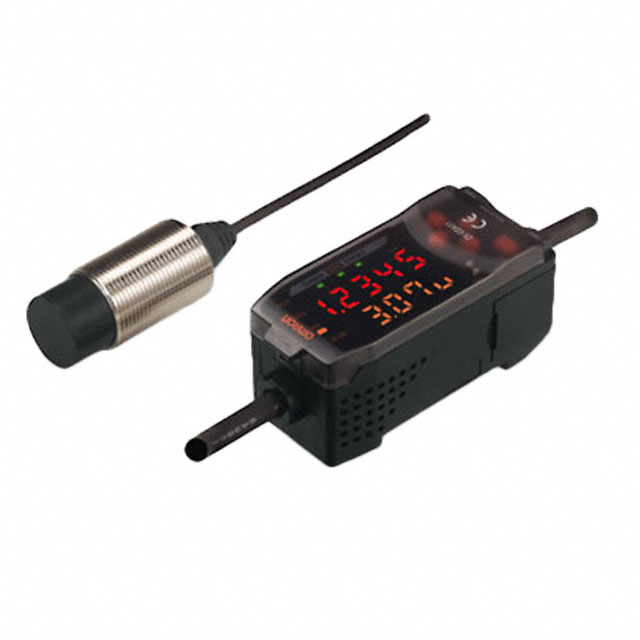

    ZX-E Series Smart Sensors (Inductive Displacement Type) 技术手册概述

    产品简介


    ZX-E系列智能传感器(电感位移型)是一种高精度检测金属工件位移的装置。其传感器头适用于多种应用场合,能通过材料选择功能对非铁金属如SUS和铝进行线性调整。此外,该传感器支持简单线性补偿教学,可通过计算单元轻松执行两个传感器之间的计算操作,且可防止最多五个单元间的相互干扰。

    技术参数


    - 型号和尺寸:
    - ZX-EDR5T:圆柱形,直径3 mm,长18 mm,测量范围0至0.5 mm,分辨率1 μm。
    - ZX-ED01T:圆柱形,直径5.4 mm,长18 mm,测量范围0至1 mm,分辨率1 μm。
    - ZX-ED02T:圆柱形,直径8 mm,长22 mm,测量范围0至2 mm,分辨率1 μm。
    - ZX-EM02T:螺纹式,直径10 mm,长22 mm,测量范围0至2 mm,分辨率1 μm。
    - ZX-EM07MT:螺纹式,直径18 mm,长46.3 mm,测量范围0至7 mm,分辨率1 μm。
    - ZX-EV04T:扁平形,尺寸30 x 14 x 4.8 mm,测量范围0至4 mm,分辨率1 μm。
    - ZX-EM02HT:耐热圆形,直径12 mm,长22 mm,测量范围0至2 mm,分辨率1 μm。
    - 电源及输出类型:
    - DC NPN:ZX-EDA11 2M
    - PNP:ZX-EDA41 2M2
    - 环境温度和湿度:
    - 操作温度:0到50°C(无结冰或冷凝)
    - 存储温度:-20到70°C(无结冰或冷凝)
    - 相对湿度:35%到85%(无冷凝)
    - 绝缘电阻和介电强度:
    - 绝缘电阻:50 MΩ最小(500 V DC下)
    - 介电强度:1,000 VAC,50/60 Hz持续1分钟

    产品特点和优势


    ZX-E系列智能传感器具有以下几个显著特点:
    - 高精度检测:能够准确检测金属工件的微小位移变化。
    - 材料适应性:可以通过材料选择功能对不同材料(如非铁金属)进行线性调整。
    - 简单易用:具备简单的线性补偿教学功能,方便用户快速上手。
    - 互不干扰:通过计算单元可以有效防止多个单元间的相互干扰。
    - 广泛的应用场景:适用性强,能够满足多种工业检测需求。

    应用案例和使用建议


    ZX-E系列智能传感器广泛应用于各种工业领域,例如自动化生产线中的工件定位和检测。以下是一些使用建议:
    - 在使用时,确保传感器的工作环境温度在规定范围内,避免高温环境下的性能衰减。
    - 确保连接线正确安装,避免错误接线导致的损坏。
    - 定期校准传感器,以确保其始终保持最佳工作状态。

    兼容性和支持


    ZX-E系列智能传感器与相应的放大器单元(如ZX-EDA11、ZX-EDA41)兼容。厂商提供详细的技术支持和售后服务,包括详细的用户手册和技术文档。如果需要更多技术支持,可联系当地的Omrone代理商获取帮助。

    常见问题与解决方案


    - 问题1: 传感器无法正常工作
    - 解决方案: 检查电源电压是否符合要求,确保传感器连接正确。

    - 问题2: 线性输出不稳定
    - 解决方案: 调整线性补偿设置,或者更换传感器头重新进行校准。

    - 问题3: 输出信号异常
    - 解决方案: 检查输出线路是否有短路或断路,必要时更换输出电缆。

    总结和推荐


    ZX-E系列智能传感器以其高精度、材料适应性和广泛的应用范围,在工业自动化领域表现出色。经过一系列严格的测试和验证,其在多种环境中均能稳定可靠地工作。建议在需要高精度位移检测的应用场景中优先考虑选用ZX-E系列智能传感器。

ZX-EDA41 2M参数

参数
安装方式 导线安装
零件状态 在售
包装方式 散装

ZX-EDA41 2M厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

ZX-EDA41 2M数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 传感器配件 OMRON/欧姆龙 ZX-EDA41 2M ZX-EDA41 2M数据手册

ZX-EDA41 2M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1276.212 ¥ 10783.9914
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10783.99
