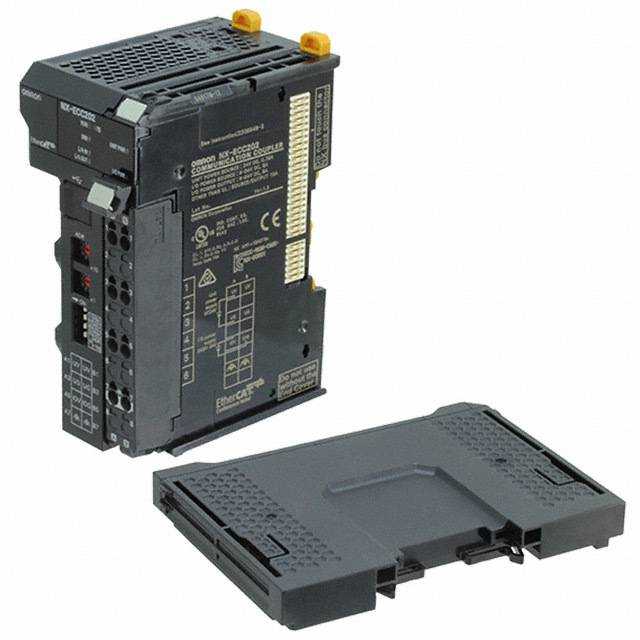

NX-ECC202

产品分类: 其他可编程器件
厂牌: OMRON/欧姆龙
产品描述: NX-series EtherCAT Coupler Unit
供应商型号: 2612121
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他可编程器件 NX-ECC202

NX-ECC202概述


    产品简介


    NX系列EtherCAT耦合单元(NX-ECC)
    NX系列EtherCAT耦合单元是一种将EtherCAT工业网络与NX系列I/O单元连接起来的关键设备。通过结合灵活的远程I/O配置与EtherCAT网络的速度和确定性,NX-ECC能够为Sysmac机器自动化控制器提供完美匹配。NX-ECC不仅支持标准和高性能的I/O单元,还可以实现高精度的安全控制集成,广泛应用于自动化控制领域。

    技术参数


    | 参数 | 描述 |

    | 连接能力 | 最多可连接63个NX-IO单元。 |
    | 高速控制 | 最快通信周期可达125微秒。 |
    | EtherCAT节点 | 每个耦合器及其I/O形成一个EtherCAT节点。 |
    | 分布式时钟 | 支持EtherCAT分布式时钟(DC),同步I/O单元。 |
    | 地址设置 | 节点地址可通过旋转开关固定或通过软件设置。 |
    | I/O容量 | 输入/输出数据最大各为1024字节。 |
    | 控制模式 | 包括自由运行刷新、同步I/O刷新、时间戳刷新和任务周期优先刷新。 |
    | 工作温度 | 0至55℃,存储温度-25至70℃。 |
    | EMC免疫等级 | 符合Zone B标准。 |
    | 电源电压 | 24 VDC(20.4至28.8 VDC)。 |
    | 电源效率 | NX单元电源效率70%。 |
    | 隔离方法 | 无隔离。 |

    产品特点和优势


    NX-ECC的主要特点和优势:
    1. 灵活性:最多可以连接63个NX-I/O单元,且可混合使用标准和高性能单元。
    2. 高性能:最高通信速度可达125微秒,满足高速控制需求。
    3. 安全控制:支持安全控制集成,适合复杂自动化环境。
    4. 易用性:节点地址设置可以通过硬件或软件进行,便于工程配置。
    5. 兼容性强:适用于多种EtherCAT主站,且具备良好的网络稳定性和抗干扰能力。

    应用案例和使用建议


    应用案例:
    - 在食品加工流水线上,NX-ECC用于控制传送带上的传感器和执行器,实现精确的位置控制和安全监测。
    - 在自动化仓库系统中,NX-ECC连接多个I/O单元,以高效管理货物搬运和分拣过程。
    使用建议:
    - 确保安装位置符合环境要求,避免腐蚀性气体和极端温度。
    - 使用高质量的双屏蔽电缆以减少电磁干扰。
    - 配置合理的电源系统,保证稳定的电力供应。
    - 定期检查系统状态,确保所有I/O单元正常工作。

    兼容性和支持


    兼容性:
    - NX-ECC203型号支持环形拓扑结构,但需版本为1.5及以上。
    - 可与Sysmac Studio软件无缝对接,实现集中或现场配置。
    支持和维护:
    - 厂商提供详细的用户手册和在线支持。
    - 保修期内免费技术支持。

    常见问题与解决方案


    问题1:系统不稳定,经常重启
    - 解决方案:检查电源线路和接地情况,确保系统供电稳定;确认安装位置是否合适,避免过热或过度振动。
    问题2:I/O单元无法正常通信
    - 解决方案:确认网络拓扑结构和配置正确;检查电缆连接,确保无松动或损坏;重启所有相关设备。

    总结和推荐


    总结:
    NX系列EtherCAT耦合单元是高度集成的远程I/O控制系统,具有出色的性能和易用性。它能够灵活地连接多种I/O单元,并支持高精度控制和安全功能,特别适合复杂的自动化生产线。
    推荐:
    鉴于其卓越的性能和广泛的适用性,强烈推荐在工业自动化项目中采用NX-ECC。特别是在需要高速控制和安全性保障的应用场合,如食品加工、自动化仓库等,其优越的表现和可靠性将显著提升整体系统的效率和稳定性。

NX-ECC202参数

参数
最小工作供电电压 -
可编程类型 -
最大工作供电电压 -
安装方式 DIN导轨安装,弹簧安装
应用等级 商业级
零件状态 在售
包装方式 散装

NX-ECC202厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

NX-ECC202数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他可编程器件 OMRON/欧姆龙 NX-ECC202 NX-ECC202数据手册

NX-ECC202封装设计

查看详情并下载
Symbol
Footprint
3D Model
