首页  >  产品百科  >  ZEN-20C1DT-D-V2

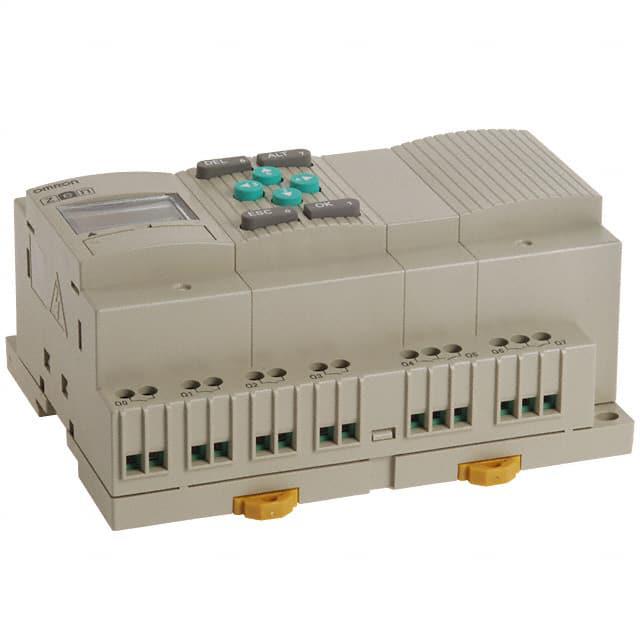

ZEN-20C1DT-D-V2

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述: Omron 逻辑模块, 禅宗系列, 晶体管输出, 12输入
供应商型号: 653-ZEN-20C1DT-D-V2
供应商: Mouser
标准整包数: 1
OMRON/欧姆龙 其他工具 ZEN-20C1DT-D-V2

ZEN-20C1DT-D-V2概述

    ZEN V2 Units: A Comprehensive Overview

    1. 产品简介


    ZEN V2 Units 是一种多功能可编程继电器,广泛应用于自动控制领域的小规模控制系统。其主要功能包括继电器、定时器、计数器和时间开关等功能集成于一体。由于其紧凑的设计(宽70mm × 高90mm),能够在有限的空间内提供多样化的控制功能,适合各种小型自动化应用场合,如办公环境、生产线控制等。

    2. 技术参数


    - 尺寸: 70 mm (宽) × 90 mm (高)
    - 输入输出点: 最多可达44个I/O点(通过扩展模块)
    - 电源电压: 100至240 VAC 或 12至24 VDC
    - 电源消耗: CPU单元无扩展时最大7VA(交流)或4W(直流),带扩展模块时最高11VA(交流)或5W(直流)
    - 工作温度: 0至55°C(标准型号)
    - 存储温度: -20至75°C
    - 湿度范围: 10%至90%,无凝结
    - 抗振动: 符合IEC60068-2-6标准
    - 抗冲击: 符合IEC60068-2-27标准
    - 认证标准: EN 61131-2、UL508/CSA C22.2 No.142等

    3. 产品特点和优势


    - 紧凑设计: 体积小巧,易于安装,节省空间
    - 多功能集成: 单个单元集成了多种功能(继电器、定时器、计数器等)
    - 编程简便: 操作按钮和LCD显示屏使得编程变得直观简单
    - 灵活扩展: 可连接最多三个扩展模块以增加I/O点
    - 高精度定时: 周期定时器精度提高到每月±15秒,且支持多日操作和脉冲输出
    - 语言选择: 多种语言显示功能,方便不同地区用户使用
    - 密码保护: 提供程序和设置的安全保护

    4. 应用案例和使用建议


    - 办公环境: 在办公环境中,ZEN V2 Units可以用于智能照明系统,实现按需调节光线亮度,节省能源
    - 生产线控制: 生产线上,该设备可用于控制各类机械设备的启停和时间序列控制,提高生产效率和稳定性
    - 建议: 使用前应详细阅读用户手册并参考安全注意事项。针对特定应用,建议结合实际需要配置相应的输入输出点数量及类型

    5. 兼容性和支持


    - 兼容性: 支持RS-485通讯接口,允许远程监控生产状态。此外,标准型、经济型和通讯型CPU单元具有不同的I/O配置,可根据具体需求进行选择
    - 支持服务: 提供配套软件支持,便于程序编写、仿真和模拟。对于笔记本电脑,需要通过USB转串口适配器连接到设备

    6. 常见问题与解决方案


    - Q1: 设备无法正常启动
    A1: 检查电源连接是否正确,确认电压和频率符合要求。若仍存在问题,尝试重置设备或联系技术支持
    - Q2: 程序传输失败
    A2: 确保通信电缆连接牢固,且传输软件版本与硬件兼容。如需进一步帮助,参阅用户手册或联系售后支持

    7. 总结和推荐


    ZEN V2 Units凭借其紧凑设计、强大功能及出色的易用性,在小型自动化控制系统领域表现出色。它不仅能够满足基本的继电器、定时器等需求,还具备高精度定时和远程监控能力,非常适合办公室和轻型生产线应用。推荐给寻求高效、便捷自动化解决方案的企业和个人。

ZEN-20C1DT-D-V2参数

参数
长*宽*高 122.5mm*90mm*56mm
安装方式 DIN导轨安装,底座安装
零件状态 在售
包装方式 散装

ZEN-20C1DT-D-V2厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

ZEN-20C1DT-D-V2数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他工具 OMRON/欧姆龙 ZEN-20C1DT-D-V2 ZEN-20C1DT-D-V2数据手册

ZEN-20C1DT-D-V2封装设计

查看详情并下载
Symbol
Footprint
3D Model
