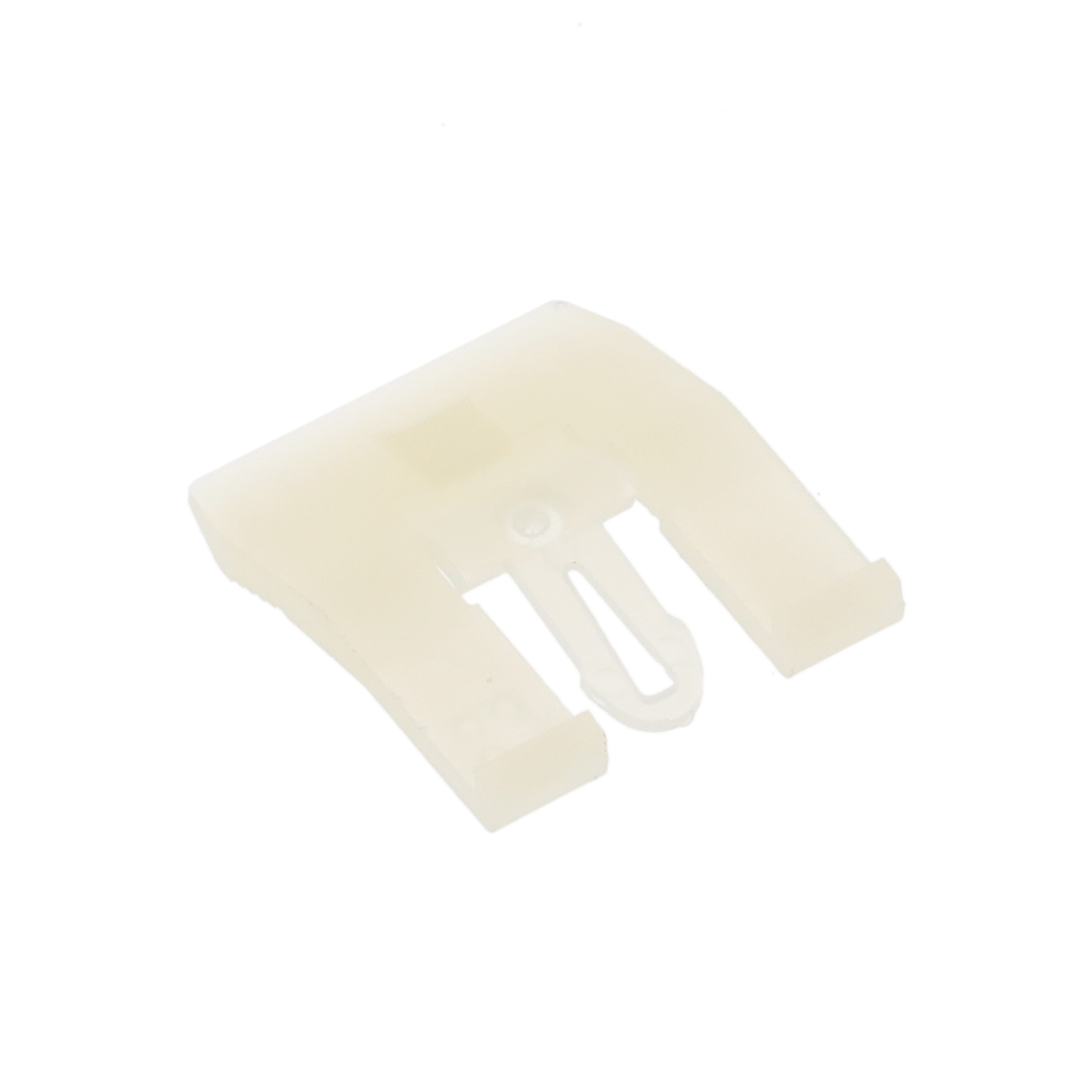

XG5Z-0002

产品分类: 矩形连接器 - 配件
厂牌: OMRON/欧姆龙
产品描述: Locking Latch XG5 Series
供应商型号: J-OMRO-0002649
供应商: Chip1stop
标准整包数: 1
OMRON/欧姆龙 矩形连接器 - 配件 XG5Z-0002

XG5Z-0002概述


    产品简介


    IDC Connectors for Discrete Wires XG5 是一种专为离散电线设计的高性能连接器。这些连接器采用绝缘位移连接(IDC)技术,能够方便地实现无损电线端接。它们适用于广泛的领域,包括工业控制、自动化系统、通信设备以及任何需要高可靠性连接的场合。

    技术参数


    - 额定电流:1 A(AWG28),2 A(AWG26),3 A(AWG24)
    - 额定电压:300 VAC
    - 接触电阻:最大20 mΩ(在20 mV,100 mA时)
    - 绝缘电阻:最小1,000 MΩ(在500 VDC时)
    - 耐压强度:650 VAC持续1分钟(漏电流:最大1 mA)
    - 总插入力:每接触点最大1.96 N
    - 拔出力:至少0.29 N(使用测试量规,0.64 x 0.64 mm)
    - 插入耐久性:50次
    - 工作温度范围:-55至85°C(低温下无冰)

    产品特点和优势


    1. 无损电线端接:通过IDC插槽实现可靠的端接,适用于各种电线。
    2. 大电流能力:每个插槽可承载高达3A的电流,适用于需要大电流的应用。
    3. 适应性强:多种盖子适配选择,节省空间且便于端接。
    4. 独特的锁杠杆系统:确保连接器稳固锁定,提高连接可靠性。
    5. 符合安全标准:符合UL标准(文件号E103202)。

    应用案例和使用建议


    应用案例
    1. 工业自动化系统:XG5连接器可用于传感器和执行器之间的连接,确保信号传输的可靠性和稳定性。
    2. 通信设备:可用于数据线的连接,特别是在高速数据传输中提供可靠的电气连接。
    使用建议
    1. 正确选用工具:使用指定的IDC工具进行端接,以确保最佳效果。
    2. 检查接触尺寸和电线尺寸:在连接前确认接触尺寸和电线规格,避免错误连接。
    3. 保护措施:使用电缆扎带固定电线,以防止张力导致的损坏。

    兼容性和支持


    XG5连接器可与XG8B/XG8W无护套插头(带有直角端子)或XG4C盒型插头兼容。制造商提供了详细的文档和支持服务,包括IDC工具参考手册和技术支持。建议在使用前咨询制造商以获取详细信息。

    常见问题与解决方案


    1. 如何处理错误连接?
    - 解决方案:使用专门的接触拆除工具(如XY2E-0001)进行接触拆除,然后重新插入正确的接触件。
    2. 如何检查连接器的工作状态?
    - 解决方案:定期检查连接器的接触电阻和绝缘电阻,确保在安全范围内。如果发现问题,及时更换连接器。

    总结和推荐


    IDC Connectors for Discrete Wires XG5 是一款高性能的离散电线连接器,具备无损端接、高电流承载能力和良好的兼容性。适用于工业自动化、通信设备等领域。强烈推荐在高可靠性要求的环境中使用。制造商提供的工具和文档进一步增强了其易用性和可靠性,确保用户能够在各种应用中充分利用其优势。

XG5Z-0002参数

参数
配件类型 Locking Latch
配套使用/相关产品 XG5 Series
针脚数 -
零件状态 在售
包装方式 散装

XG5Z-0002厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG5Z-0002数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 配件 OMRON/欧姆龙 XG5Z-0002 XG5Z-0002数据手册

XG5Z-0002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 0.4736 ¥ 4.2816
50+ $ 0.2132 ¥ 1.9272
100+ $ 0.1943 ¥ 1.7563
库存: 200
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 21.4
直接购买
加入购物车
