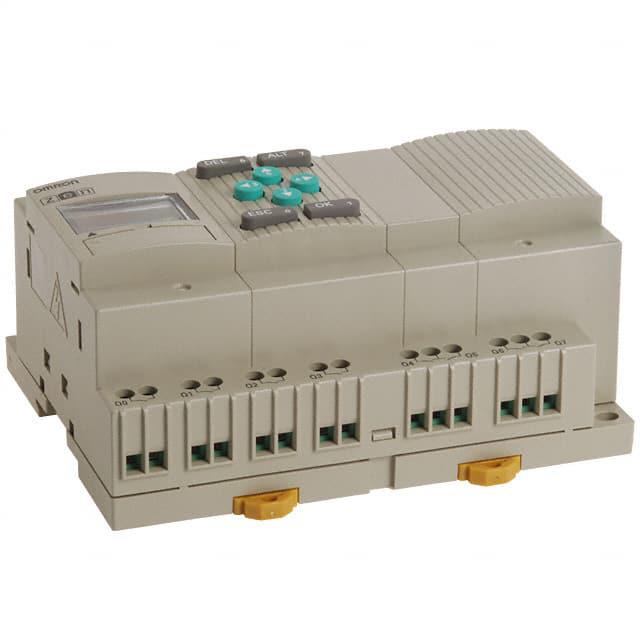

ZEN20C1DRDV2

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述: Omron 逻辑模块, 禅宗系列, 继电器输出, 12输入
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 其他工具 ZEN20C1DRDV2

ZEN20C1DRDV2概述

    CSMZENDSE53 电子元器件产品技术手册

    1. 产品简介


    本产品为可编程继电器单元(Programmable Relay),型号为ZEN V2。该单元适用于各种自动化控制场景,具有紧凑设计(70 mm 宽 × 90 mm 高)、高精度和多功能性。主要功能包括继电器、定时器、计数器和时间开关功能,旨在简化自动控制过程中的编程和操作步骤。

    2. 技术参数


    - 外形尺寸: 70 mm 宽 × 90 mm 高
    - 输入电源电压: 100 至 240 VAC 或 12 至 24 VDC
    - 功率消耗:
    - 无扩展模块:最大5VA(100V AC)/ 7VA(240V AC)
    - 带三个扩展模块:最大6VA(100V AC)/ 8VA(240V AC)
    - 环境温度: 0 至 55°C(-25至55°C对于某些特定型号)
    - 湿度范围: 10% 至 90%(无冷凝)
    - 存储温度: -20至75°C(-40至75°C对于某些特定型号)

    3. 产品特点和优势


    - 紧凑设计: 小巧的外形设计(70 mm 宽 × 90 mm 高)使其易于安装和空间节约。
    - 简单编程: 通过前面板的8个操作按钮进行编程,配合LCD屏幕的背光,即使在黑暗环境中也能轻松操作。
    - 灵活扩展: 最多可连接三个扩展I/O单元,增加至44个I/O点。
    - 多样化的CPU类型: 提供标准LCD型、经济型、通讯型等多种CPU选项,满足不同需求。
    - 改进的定时器功能: 提供更精确的时间精度,每月偏差不超过±15秒,增加了多天操作和脉冲输出功能。

    4. 应用案例和使用建议


    - 应用案例: 适用于办公室、生产流水线、照明控制和空调控制等场景。例如,通过定时器和计数器功能可以实现照明系统的自动控制,而扩展I/O单元可以用于监控和管理更多的传感器和执行机构。
    - 使用建议: 在复杂系统中,考虑使用通讯型CPU单元以实现远程监控和数据传输。同时,对于需要更高精度的应用,如实验室设备,建议选择直流供电型号以提高准确性。

    5. 兼容性和支持


    - 兼容性: 通讯型CPU单元可以通过RS-485接口实现与计算机的通信,支持多种操作系统。对于直流供电模型,需注意其支持的输入输出类型。
    - 支持和维护: 厂商提供ZEN支持软件,支持程序编写和模拟。同时提供详细的用户手册和操作指南。

    6. 常见问题与解决方案


    - Q: 程序如何备份?
    - A: 可以通过内置EEPROM或内存卡进行程序备份。内存卡可以随时读取到其他CPU单元上。
    - Q: 设备在断电后如何保持数据完整性?
    - A: 使用电池单元可以在断电情况下保持数据完整。对于长时间断电的情况,建议使用容量更大的电池单元。

    7. 总结和推荐


    ZEN V2 单元以其紧凑的设计、高效的编程能力和灵活的扩展性,在自动化控制系统中表现优异。特别适合需要高度集成和复杂控制逻辑的应用场景。总体来看,它在易用性、功能性和可靠性方面表现出色,强烈推荐给对性能要求较高的用户。

ZEN20C1DRDV2参数

参数
长*宽*高 94.7mm*70mm*56mm
安装方式 DIN导轨安装,底座安装
零件状态 在售
包装方式 盒装

ZEN20C1DRDV2厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

ZEN20C1DRDV2数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他工具 OMRON/欧姆龙 ZEN20C1DRDV2 ZEN20C1DRDV2数据手册
