首页  >  产品百科  >  ZEN-20C2DR-D-V2

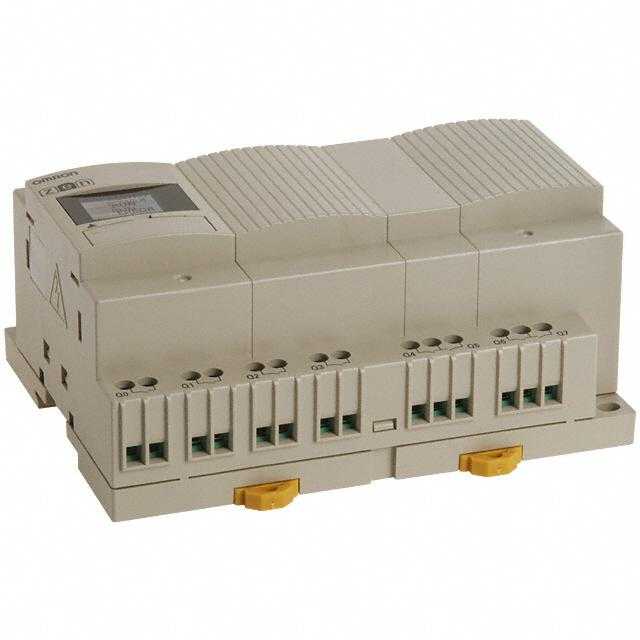

ZEN-20C2DR-D-V2

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述: CPU Unit, 20 I/O Points
供应商型号: ZEN-20C2DR-D-V2
供应商: 期货订购
标准整包数: 3000
OMRON/欧姆龙 其他工具 ZEN-20C2DR-D-V2

ZEN-20C2DR-D-V2概述

    # CSMZENDSE53:ZEN V2 Units 技术手册

    一、产品简介


    基本概述
    ZEN V2 Units 是一款具有强大功能的小型可编程继电器(Programmable Relay),专门设计用于自动控制领域的小规模应用。其小巧的尺寸(70 mm 宽 × 90 mm 高)使其非常适合安装在有限空间内,同时具备更高的精度和更广的功能范围。这系列产品广泛应用于工业控制、办公自动化、生产流水线等领域。
    主要功能与应用
    - 多功能集成:集成了继电器、定时器、计数器、时间开关等功能于一体,极大简化了布线和安装步骤。
    - 灵活性扩展:通过连接扩展输入输出模块,可以轻松增加至 44 个 I/O 点。
    - 高精度定时器:每月时间偏差不超过 ±15 秒(在 25°C 下),并支持多天运行和脉冲输出操作。
    - 双电源支持:支持 100-240 VAC 或 12-24 VDC 输入电压。
    - 应用领域:广泛应用于照明控制、空调系统、生产线监控等场景。

    二、技术参数


    规格概述
    | 参数 | 规格 |

    | 尺寸 | 70 mm 宽 × 90 mm 高 |
    | 工作温度范围 | 0 至 55°C (-25 至 55°C 特殊型号) |
    | 存储温度范围 | -20 至 75°C (-40 至 75°C 特殊型号) |
    | 电源选择 | 100-240 VAC 或 12-24 VDC |
    | 输出方式 | 继电器或晶体管输出 |
    | 最大电流消耗 | 7 VA (AC) / 4 W (DC) |
    | 扩展能力 | 支持多达 3 个扩展 I/O 模块 |
    具体特性
    - 定时精度:常规型号每月偏差为 ±15 秒,显著优于传统型号。
    - 模拟输入精度:±1.5% 满量程误差。
    - 支持语言:支持英语、日语、德语、法语、西班牙语和意大利语。
    - 通讯模式:可通过 RS-485 实现远程监控。
    - 安全保护:密码保护功能及用户自定义消息显示。

    三、产品特点和优势


    核心优势
    1. 紧凑设计:体积小巧,便于集成到各种有限空间的应用中。
    2. 易用性:通过 LCD 和按钮界面实现简单编程,无需专业工具。
    3. 经济性:提供经济型 CPU 单元,降低了整体成本。
    4. 灵活性强:支持高达 44 个 I/O 点扩展,满足复杂场景需求。
    5. 稳定性高:内置超级电容,在断电情况下可保持至少两天的数据保存。
    市场竞争力
    - 行业标杆:适合照明、空调及生产监控等需要精确定时和多任务处理的场合。
    - 性价比高:相比同类产品,其丰富的功能和灵活配置具有明显优势。
    四、应用案例与使用建议
    应用场景分析
    1. 照明控制:
    - 通过定时器功能调节灯光亮度或开关时间,以节约能源。
    - 使用脉冲输出设置白天与夜晚的切换逻辑。
    2. 空调系统管理:
    - 结合温度传感器实现动态调节,提升舒适度同时降低能耗。
    - 采用周期性定时器,确保室内环境全天候稳定。
    3. 生产线监测:
    - 实时采集生产设备状态,并通过远程监控平台反馈异常。
    使用建议
    - 根据实际负载情况合理配置电源和输出类型。
    - 若需更多 I/O 点,则优先考虑扩展 I/O 模块。
    - 在寒冷或高温环境下使用时,注意补充电池单元延长存储时间。

    五、兼容性和支持


    兼容性
    - 与现有设备:ZEN V2 Units 可无缝对接大多数标准工业控制器。
    - 软件支持:提供完整的 ZEN Support Software 包括编程、调试及模拟功能。
    厂商支持
    - 提供长期质保和技术文档下载服务。
    - 客户可在线访问 OMRON 官网获取最新固件升级和补丁信息。

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无法启动设备 | 检查电源连接和输入电压是否符合要求。 |
    | 编程失败 | 确认程序格式正确,安装支持软件后重试。 |
    | 数据丢失 | 确保启用电池单元备份功能。 |
    七、总结与推荐
    综合评价
    ZEN V2 Units 是一款高度集成且易于使用的可编程继电器产品,凭借其紧凑的设计、灵活扩展能力和高精度定时功能,在众多工业应用中表现出色。其多样化的电源选项和丰富的通信协议进一步增强了产品的适应性。
    推荐理由
    对于需要高效、精准控制的小型自动化系统而言,ZEN V2 Units 是最佳选择之一。尤其适用于对成本敏感但又追求可靠性的项目团队。强烈建议在相关应用场景中尝试部署此产品。

ZEN-20C2DR-D-V2参数

参数
安装方式 DIN导轨安装,底座安装
零件状态 在售
包装方式 盒装

ZEN-20C2DR-D-V2厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

ZEN-20C2DR-D-V2数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他工具 OMRON/欧姆龙 ZEN-20C2DR-D-V2 ZEN-20C2DR-D-V2数据手册

ZEN-20C2DR-D-V2封装设计

查看详情并下载
Symbol
Footprint
3D Model
