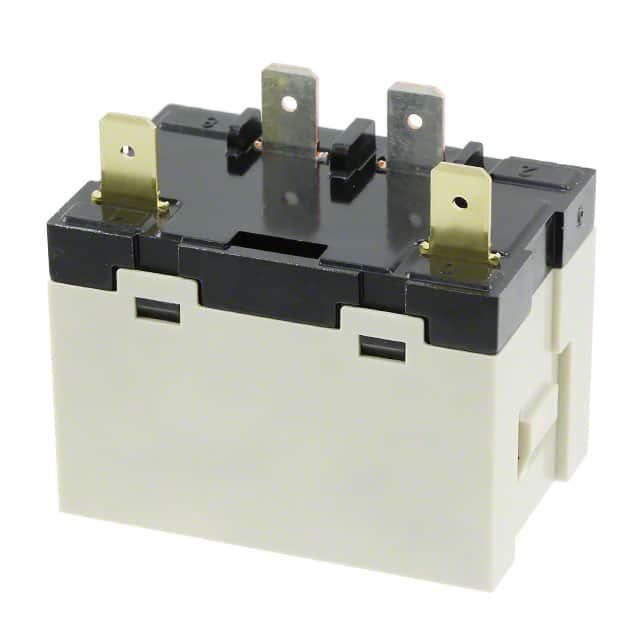

G7L-1A-TJ-CB AC100/120

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 DIP 底座安装 52.5mm(长度)*33.5mm(高度)
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 其他继电器 G7L-1A-TJ-CB AC100/120

G7L-1A-TJ-CB AC100/120概述

    G7L Power Relay 技术手册

    产品简介


    G7L系列高容量高介电强度继电器专为实现稳定可靠的操作而设计,特别适用于感性负载的切换控制。该系列继电器具备广泛的交流激活线圈电压范围(100到120VAC或200到240VAC),可以在50或60Hz下工作。这些特点使得G7L系列非常适合应用于空气调节系统、加热控制器、电动工具、电源控制器等多种工业和办公设备。

    技术参数


    G7L系列继电器的技术参数如下:
    - 型号: G7L-1A-T, G7L-1A-TJ, G7L-1A-B, G7L-1A-BJ, G7L-2A-T, G7L-2A-TJ, G7L-2A-B, G7L-2A-BJ
    - 工作电压: 交流12V, 24V, 50V, 100/120V, 200/240V;直流6V, 12V, 24V, 48V, 100V
    - 最大切换功率: 最高达30A
    - 最大切换电压: 250VAC
    - 最大切换电流: 最高达30A
    - 操作时间: 最大30ms
    - 释放时间: 最大30ms
    - 额定频率: 每小时1800次
    - 接触电阻: 最大50mΩ
    - 绝缘电阻: 最小1000MΩ
    - 耐压能力: 线圈对接触之间最小4000VAC,同一极性接触之间最小2000VAC
    - 环境温度: 工作温度范围-25°C到60°C
    - 存储温度: -40°C到85°C

    产品特点和优势


    1. 高可靠性: 在电压跌落高达50%的情况下不会产生触点颤动。
    2. 宽电压范围: 支持多种电压输入(交流和直流)以适应不同应用场景。
    3. 小型化设计: 迷你尺寸设计,在保证高切换功率的同时节省空间。
    4. 安全材料: 使用阻燃材料(达到UL94V-0标准),提高了产品在高温和火灾环境下的安全性。
    5. 多种安装方式: 提供快速连接、螺钉和PCB终端以及DIN轨道安装选项,方便灵活安装。

    应用案例和使用建议


    G7L系列继电器广泛应用于以下领域:
    - 空调压缩机和加热控制器
    - 电源工具或电机控制器
    - 热水器、烘干机的电源控制器
    - 复印机、传真机等办公设备的电源开关
    建议使用时遵循以下几点:
    - 安装前确认周围环境的湿度和腐蚀性气体含量不要过高,以免影响性能。
    - 当使用测试按钮时,确保其面向下方安装,防止误触。
    - 在焊接PCB终端时,采用手动焊接而非自动焊接,以避免损坏。

    兼容性和支持


    G7L系列继电器与其他电子元件和设备具有良好的兼容性,可以通过多种安装方式集成到系统中。厂商提供了包括E支架、适配器、前端连接座在内的配件,便于用户根据需求选择合适的安装方案。同时,提供详尽的技术支持文档和售后服务保障。

    常见问题与解决方案


    1. 问题: 继电器无法正常启动。
    - 解决方案: 检查电源电压是否符合要求,确认接线无误。
    2. 问题: 触点电阻过大。
    - 解决方案: 检查触点是否积灰或氧化,清洁触点表面。
    3. 问题: 继电器过热。
    - 解决方案: 检查安装环境是否过于密闭,确保散热良好。

    总结和推荐


    综上所述,G7L系列高容量高介电强度继电器凭借其卓越的性能、灵活的应用范围和可靠的安全设计,在众多行业领域展现出强大的竞争力。对于需要稳定、高效且可靠的电力控制系统的设计者来说,G7L系列是一个理想的选择。强烈推荐将此产品应用于需要高负载切换的场合,如工业控制、医疗设备和家电等领域。

G7L-1A-TJ-CB AC100/120参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 52.5mm(长度)*33.5mm(高度)
通用封装 DIP
安装方式 底座安装
零件状态 在售
包装方式 散装

G7L-1A-TJ-CB AC100/120厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G7L-1A-TJ-CB AC100/120数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G7L-1A-TJ-CB AC100/120 G7L-1A-TJ-CB AC100/120数据手册

G7L-1A-TJ-CB AC100/120封装设计

查看详情并下载
Symbol
Footprint
3D Model
