XW4N-06D1-A

厂牌: OMRON/欧姆龙
产品描述:
供应商型号: 39-XW4N-06D1-A-ND
供应商: Digi-Key
标准整包数: 1

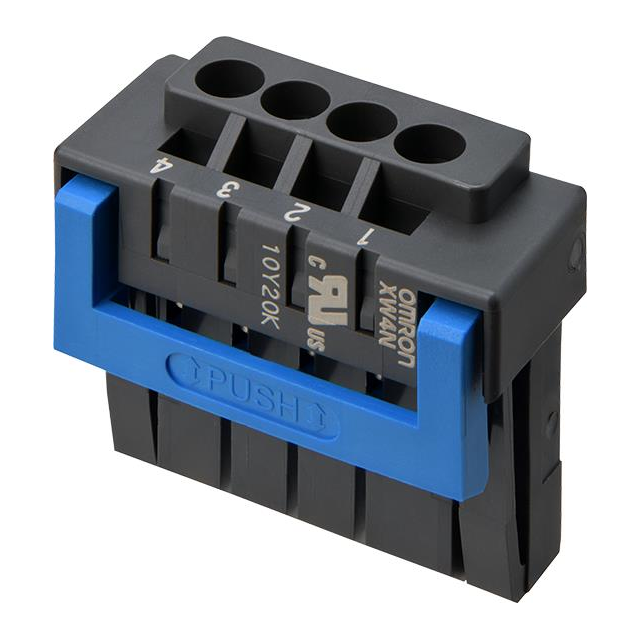

OMRON/欧姆龙 接线座- 接头/插头和插口 XW4N-06D1-A

XW4N-06D1-A概述


    产品简介


    XW4M/XW4N 是一种3.5mm间距推入式端子块PCB连接器,旨在显著提高连接器插入和移除的效率以及电缆布线的便捷性。该系列连接器主要适用于需要高接触可靠性和高效装配的应用场景。

    技术参数


    - 产品类型:3.5mm间距推入式端子块PCB连接器
    - 主要功能:
    - 易于插入和移除,具备高接触可靠性
    - 支持通过焊接方式安装,适合回流焊工艺
    - 针号标准印刷在插座顶部表面,无需额外空间用于针识别
    - 具备“免手握”机制,有助于提升布线效率
    - 可选配防误插编码键
    - 符合RoHS标准
    - 技术规格:
    - 接触电阻:最大1 mΩ
    - 绝缘耐压:1600 VAC,1分钟(漏电流:最大1 mA)
    - 工作温度范围:-40°C至100°C(无凝露或结冰条件)
    - 存储温度范围:-40°C至70°C(无凝露或结冰条件)
    - 插拔次数:100次
    - 导电部分:铜合金
    - 端子镀层:锡/金
    - 适用导线规格:
    - 固体导线截面积:0.2 mm²至1.5 mm²
    - 绞线导线截面积:0.2 mm²至1.5 mm²(带塑料套筒时:0.2 mm²至0.75 mm²)

    产品特点和优势


    - 易用性:独特的连接结构设计使得插入和移除更加便捷,提高了检测、装配和维护的效率。
    - 兼容性:支持通过焊接方式安装,能够适应不同类型的焊接工艺。
    - 标识清晰:标准针号印在插座上,无需额外标识空间。
    - 编码功能:提供编码键选项,有效防止错误插入。

    应用案例和使用建议


    应用案例
    XW4M/XW4N连接器适用于多种工业应用,如自动化控制系统、电力设备及通信系统等,这些应用通常要求高接触可靠性、耐用性和高效的组装过程。
    使用建议
    - 在使用过程中应确保操作规范,避免过度弯曲或拉伸导线,以减少潜在的损坏风险。
    - 使用螺丝刀进行接线时,应注意角度和力度,避免损伤端子块。
    - 为确保正确匹配,使用编码键时需仔细检查编码模式。

    兼容性和支持


    - XW4M/XW4N连接器与相关工具(如XW4Z-00B螺丝刀)兼容,便于安装和维护。
    - 厂商提供了详细的使用手册和技术支持,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    1. 问题:导线插入不顺畅
    - 解决方案:检查导线截面积是否符合规格,并确认插入方向正确。
    2. 问题:连接器无法完全插入
    - 解决方案:确保按正确方向插入,并检查是否有杂物阻塞。
    3. 问题:编码键损坏
    - 解决方案:在插入编码键时要小心轻柔,确保不要碰撞到其他部件。

    总结和推荐


    XW4M/XW4N 连接器以其卓越的性能和广泛的应用范围,在工业自动化、电力传输和通讯系统中表现出色。它们具备高度的接触可靠性、易于安装的特点,并且可以通过螺丝刀轻松操作。对于需要高可靠性的应用场景,强烈推荐使用此系列产品。此外,良好的制造商支持和详尽的技术文档也为用户的使用提供了强有力的保障。

XW4N-06D1-A参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

XW4N-06D1-A厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW4N-06D1-A数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接线座- 接头/插头和插口 OMRON/欧姆龙 XW4N-06D1-A XW4N-06D1-A数据手册

XW4N-06D1-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.8368 ¥ 100.021
10+ $ 9.6824 ¥ 81.0296
25+ $ 9.0755 ¥ 75.9502
40+ $ 8.7792 ¥ 73.4706
100+ $ 7.6236 ¥ 63.8001
300+ $ 7.4197 ¥ 62.094
500+ $ 6.9965 ¥ 58.5517
库存: 158
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 100.02
直接购买
加入购物车
